2
• Tenga en cuenta las direcciones de acción de
las presiones:Marcas de los husillos de man-
guera ¡“Positive“ y “Negative“!
• Al experimentar tenga en cuenta la elasticidad
de la manguera, puede ser que esto conduzca
a una alteración del valor de medida.
6. Aplicación
Medición de diferencias de presión en el motor de
Stirling según Wilke U8440480 y evaluación a con-
tinuación con el 3B NETlab
TM .
7. Ejemplo de experimentación
Registro de los valores de presión de trabajo en
el motor de Stirling U8440480 en rotación
Aparatos necesarios:
1 3B NETlog TM U11300
1 3B NETlab TM U11310
1 Sensor de presión relativa ± 100 hPa U11321
1 Motor de Stirling según Wilke U8440480
• Montaje de experimentación de acuerdo con
fig. 1.
• El sensor de presión relativa ± 100 hPa se
conecta con el 3B NETlog
TM y se espera a que se
realice el reconocimiento del sensor.
• Con un trozo de la manguera de silicona se
realizan las conexiones de presión entre el
husillo “positivo“ de la caja de sensor y uno de
los dos husillos de manguera del motor de
Stirling. Los dos husillos del motor son equiva-
lentes.
• Se calienta el motor y después de unos minu-
tos se pone en marcha.
• Se abre la aplicación de 3B NETlab TM (Templete)
para la experimentación con el sensor de
presión relativa ± 100 hPa.
• Se miden los valores de presión.
• Se evalua la curva de medida (fig. 2).

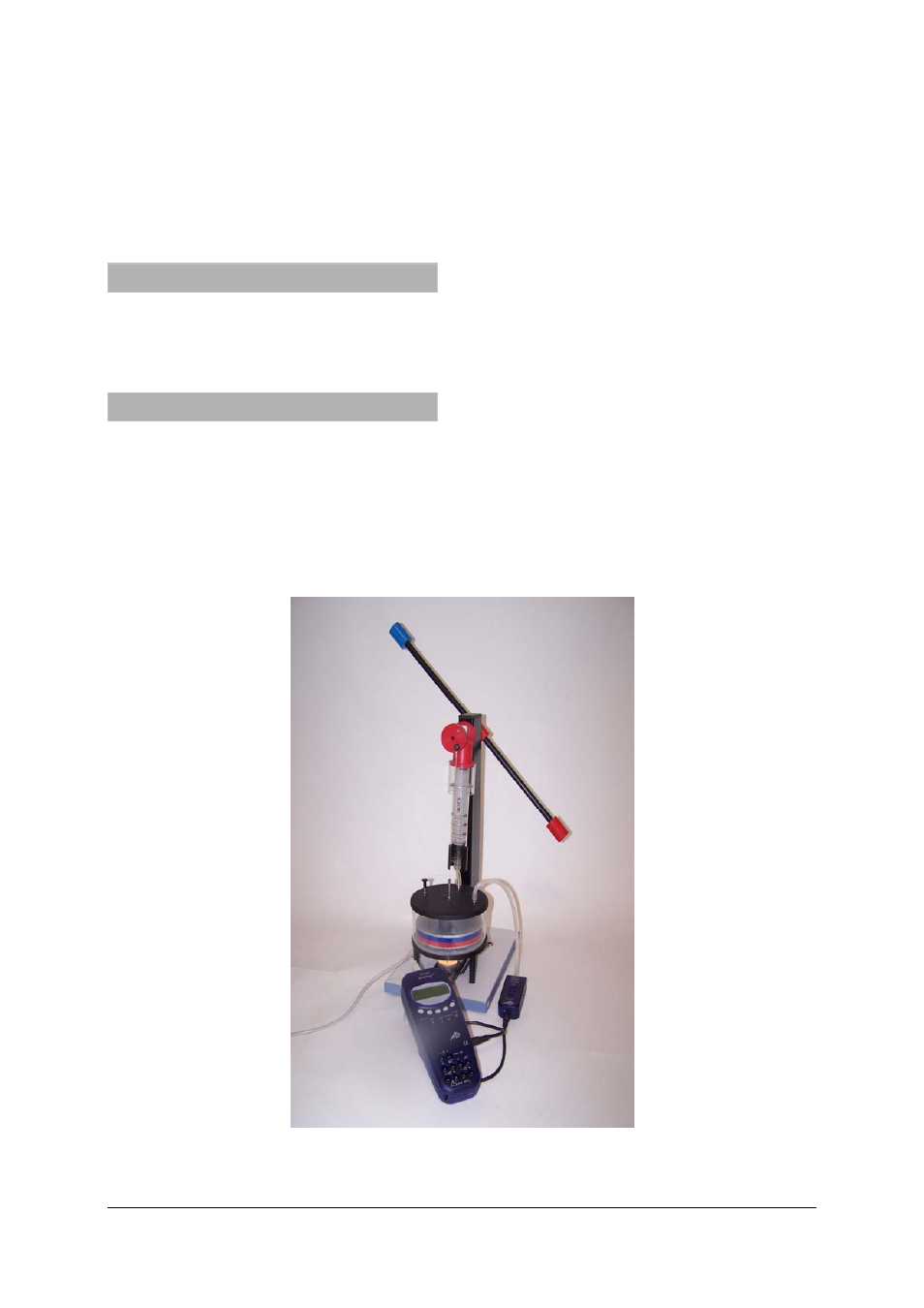

Fig. 1 Montaje de experimentación para el registro de los valores de presión de trabajo de un motor de Stirling según
Wilke en rotación
