4. Caractéristiques techniques
Ouverture de la fourche : de 82 mm
Temps de montée : de 60 ns
Résolution spatiale : < 1 mm
Résolution temporelle : de 10 µs
5. Manipulation
• Vissez la tige de pied dans l'écrou M6 prévu à
cet effet et situé sur le bras plus étroit de la
barrière photoélectrique.
• Insérez le câble Minidin dans le connecteur
Minidin femelle sur le bras plus large de la
barrière photoélectrique, puis raccordez-le à
l'interface 3B
NETlog TM , U11300, ou au
compteur numérique U210051.
• Activez le mode de fonctionnement interne de
la barrière photoélectrique en ouvrant le
diaphragme mécanique, puis ajustez le
dispositif prévu pour l'application et fixez-le.
• Activez le mode de fonctionnement laser de la
barrière photoélectrique en fermant le
diaphragme mécanique, puis alignez
(grossièrement) la source lumineuse laser sur
l'ouverture latérale de la barrière
photoélectrique. Ce qui pourra également se
faire en faisant dévier le rayon laser à l'aide
d'un miroir. Procédez à l'alignement précis de
la barrière photoélectrique.
6. Applications
Position, vitesse et accélération des corps en
mouvement.
Détermination de l'accélération due à la pesanteur
g, par l'expérience de chute libre.
Mesure des temps périodiques des corps oscillants.
7. Exemples d’expériences
Détermination de l'accélération due à la pesanteur
à l'aide de l'échelle de la grandeur G, U11366
Dispositifs nécessaires :
1 3B NETlog TM U11300
1 barrière photoélectrique U11365
1 échelle de la grandeur G U11366
1 pied support U13270
1 tige de pied, d'une longueur
de 750 mm U15003
1 manchon universel U13255
(1 plaque en caoutchouc mousse, d'environ 20 x 20 cm)
• En utilisant le matériel du support, fixez la
barrière photoélectrique de manière à obtenir
une hauteur de chute suffisante au-dessus du
sol ou de la table. Placez le cas échéant un
support amortissant (caoutchouc mousse) au
point de chute.
• Sélectionnez la sortie numérique sur
3B NETlog
TM ; puis activez dans le logiciel
3B NETlab TM l'essai expérimental (modèle) pour
la chute libre ; tous les paramétrages d'analyse
nécessaires s'y trouvent.
• Réalisez l'essai expérimental, puis analysez-le :

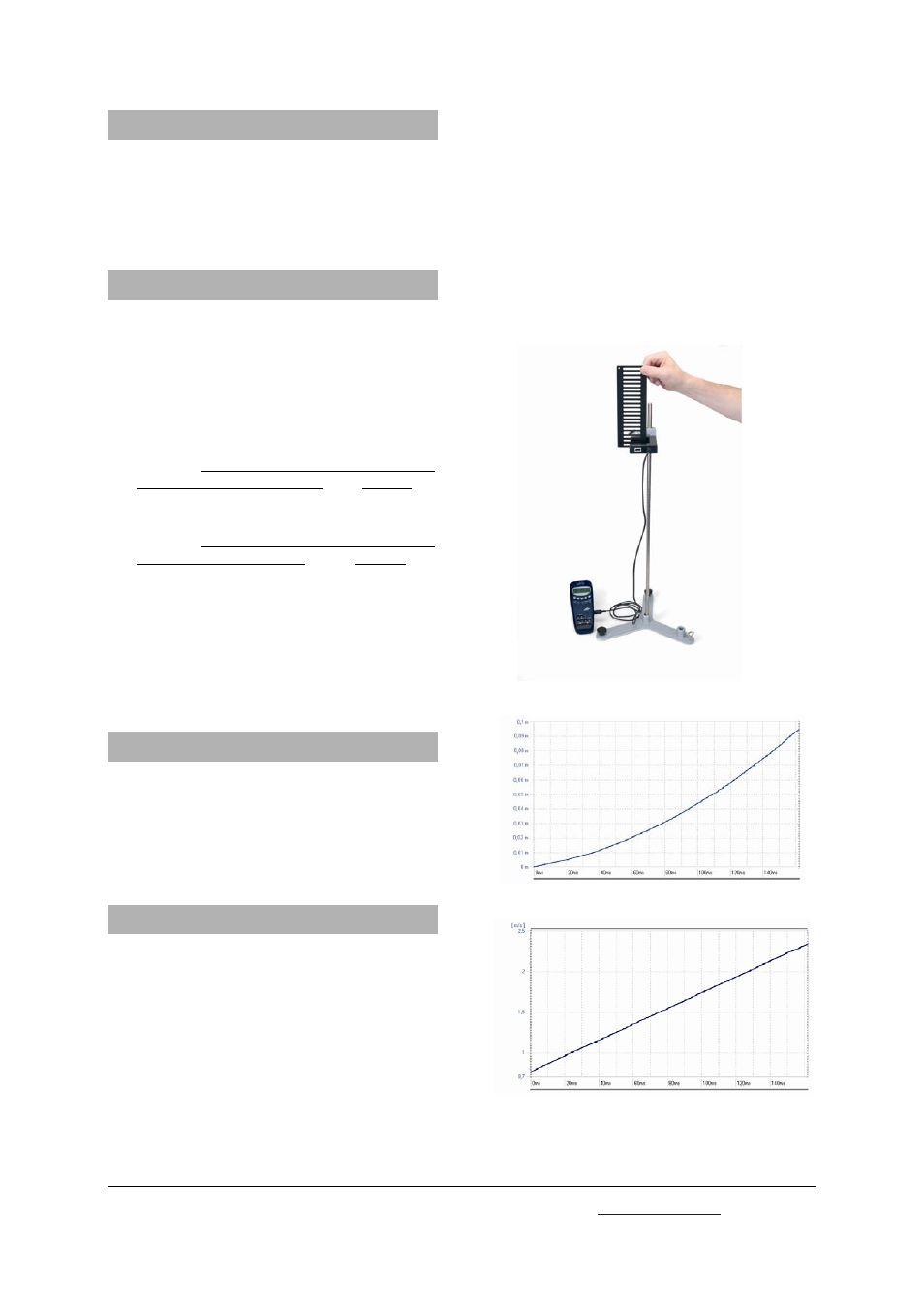

Fig.1 : Mesure de la chute libre
Fig. 2 : Trajet de chute en fonction du temps
Fig. 3 : Vitesse de chute en fonction du temps
