5. Bedienung

•

Den Stativstab am schmalen Schrankenarm in
die hierfür vorgesehene M6-Mutter einschrau-
ben.

•

Das miniDIN-Kabel in die miniDIN-Buchse am
breiten Schrankenarm einstecken und mit dem
3B NETlog

-Interface U11300 oder mit dem

Digitalzähler U210051 verbinden.

•

Den internen Lichtschrankenmodus durch
Öffnen der mechanischen Blende aktivieren
und das Gerät für die vorgesehene Anwendung
ausrichten und fixieren.

•

Den Laser-Lichtschrankenmodus durch Schlie-
ßen der mechanischen Blende aktivieren und
die Laser-Lichtquelle auf die seitliche Öffnung
der Lichtschranke (grob) ausrichten. Hierfür
kann der Laserstrahl auch durch Spiegel umge-
lenkt werden. Die Feinausrichtung an der
Lichtschranke vornehmen.

6. Anwendungen

Ort, Geschwindigkeit und Beschleunigung von
bewegten Körpern.

Bestimmung der Erdbeschleunigung g mit dem
Freifall-Experiment.

Messung der Periodenzeiten schwingender Körper.

7. Versuchsbeispiel

Bestimmung der Erdbeschleunigung mit Hilfe
der g-Leiter U11366

Benötigte Geräte:

1 3B NETlog

U11300

1 Lichtschranke

U11365

1 g-Leiter

U11366

1 Stativfuß

U13270

1 Stativstange, 750 mm lang

U15003

1 Universalmuffe

U13255

(1 Schaumgummitafel, ca. 20 x 20 cm)

•

Lichtschranke mit Hilfe des Stativmaterials für
eine ausreichende Fallhöhe über dem Boden
oder über dem Tisch befestigen. Ggf. eine
dämpfende Unterlage (Schaumgummi) an der
Auffallstelle auslegen.

•

Am 3B NETlog

den Digitaleingang wählen und

in der Software 3B NETlab

das Experiment

(Template) für den Freien Fall aktivieren; hier
befinden sich alle erforderlichen Auswerteein-
stellungen.

•

Das Experiment durchführen und auswerten:

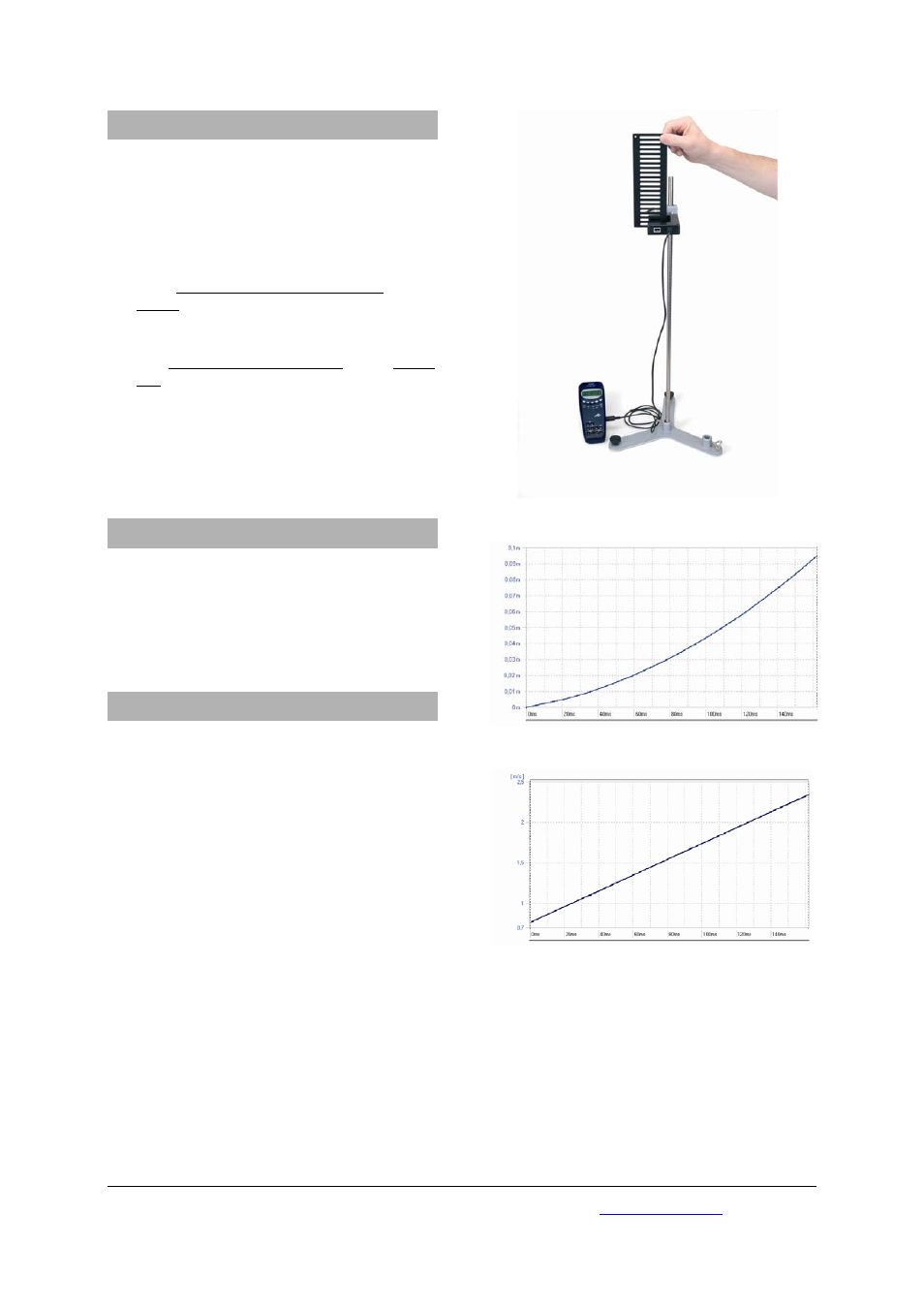

Fig. 1: Messung des Freien Falls

Fig. 2: Fallstrecke in Abhängigkeit von der Zeit

Fig. 3: Fallgeschwindigkeit in Abhängigkeit von der
Zeit
