Windungen
Spule zum
Punkt-
schweißen
Hochstrom-
spule für
Nagelschmel-
zexperiment
U8497406 6
Hochspan-
nungsspule
inklusive 2
Hörnerelek-
troden
U8497460 24000
3. Technische Daten
U8497420-115 U8497420-230
Windungszahl 300 600
Widerstand 0,75
Ω 3 Ω
Induktivität 7,5 mH 15 mH
Max. Dauer-
stromstärke
4,4 A 2,2 A
Abmessungen 120x90x70 mm 3 120x90x70 mm 3
Öffnung für
Eisenkerne
42 x 42 mm 2 42 x 42 mm 2
Masse ca. 0,9 kg ca. 1,2 kg
4. Austausch der Sicherung
• Spule vom Netz trennen.
• Sicherungshalter eine viertel Umdrehung nach
links drehen.
• Sicherungshalter herausziehen.
• Defekte Sicherung aus der Halterung entfernen
und durch eine neue Sicherung ersetzen.
5. Versuchsbeispiele

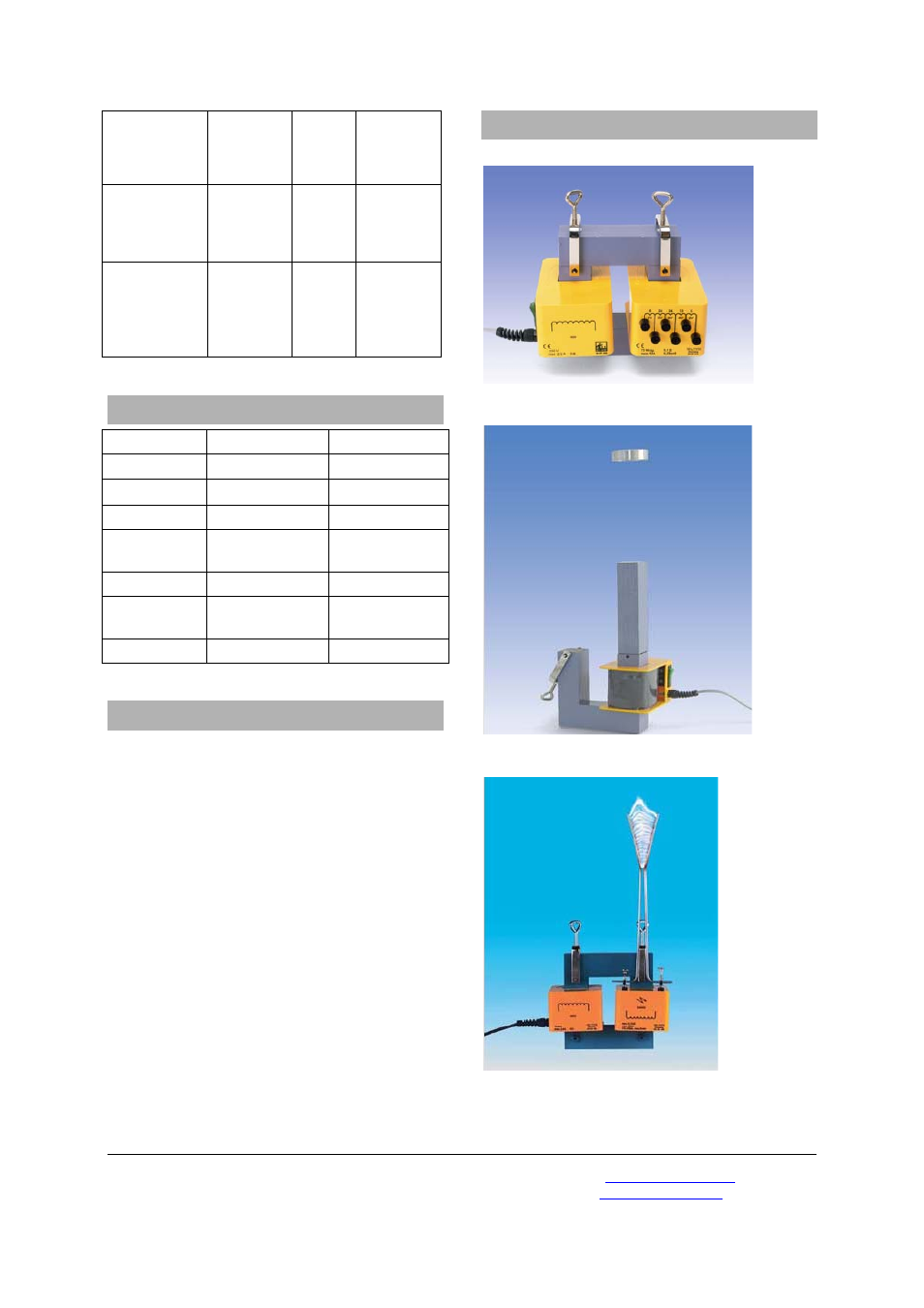

Fig.1 Aufbautransformator
Fig. 2 Thomson’scher Ringversuch
Fig. 3 Funkenentladung entlang der Hörnerelektroden
