Bobina D U8497450 6000 2000/6000
Canal de
derretimento
U8497310 1
Bobina de
alta corrente
com 5 espiras
Bobina para
solda de
ponto
U8497320 5
Bobina de
corrente alta
para ensaio
de
derretimento
de pregos
U8497406 6
Bobina de
alta tensão
inclui 2
elétrodos em
chifre
U8497460 24000
3. Dados técnicos
U8497420-115 U8497420-230
N° de espi-
ras
300 600
Resistência 0,75
Ω 3 Ω
Indutância 7,5 mH 15 mH
Corrente
máx. opera-
ção
permanente
4,4 A 2,2 A
Dimensões 120x90x70 mm 3 120x90x70 mm 3
Abertura
para
núcleos de
ferro
42 x 42 mm 2 42 x 42 mm 2
Massa aprox. 0,9 kg aprox. 1,2 kg
4. Troca do fusível
• Desligar a bobina da rede.
• Girar o suporte do fusível em um quarto de
volta para a esquerda.
• Retirar o suporte do fusível.
• Retirar o fusível defeituoso do suporte e
substituir por um fusível novo.

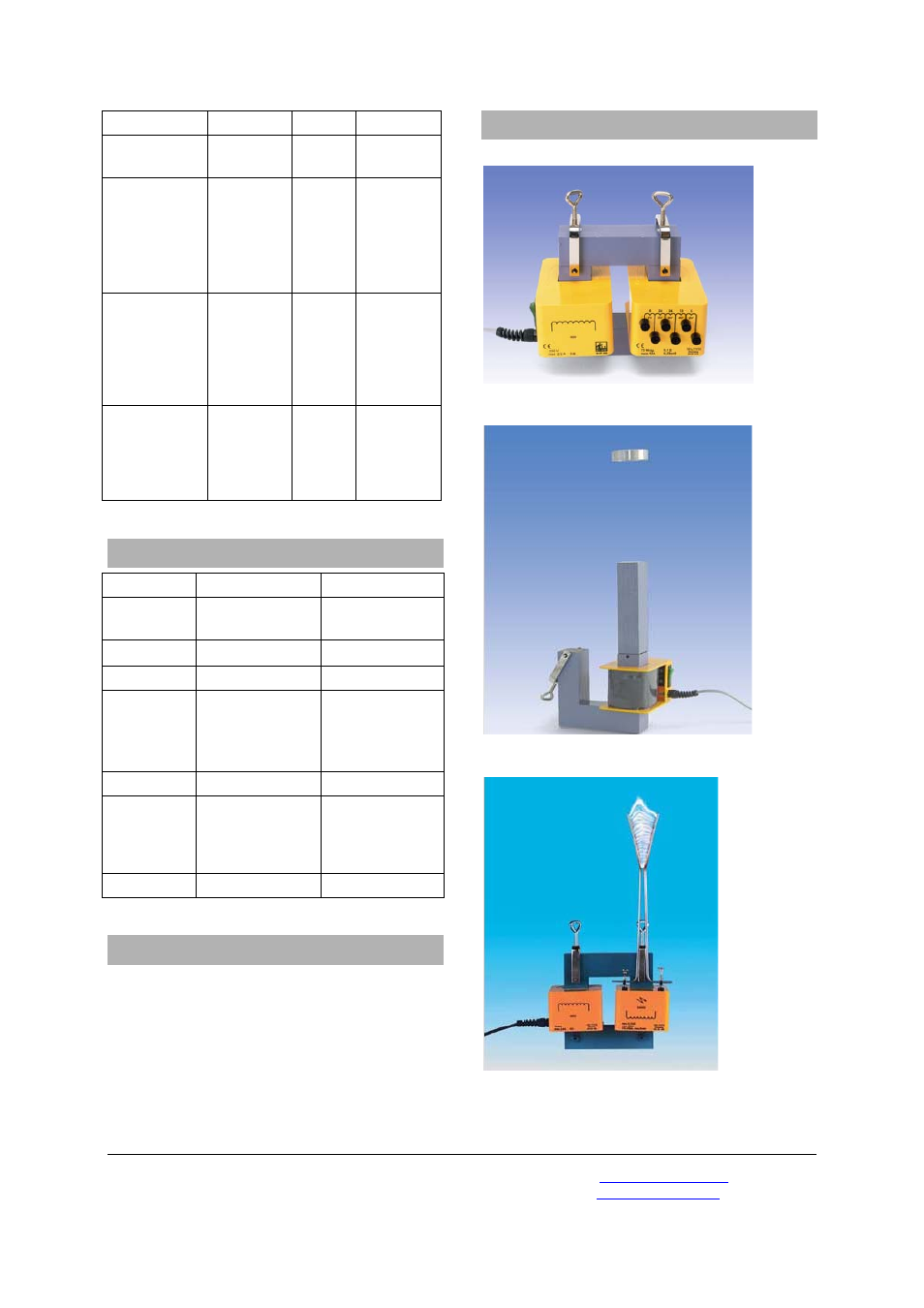

5. Exemplos de experiências
Fig.1 Transformador de montagem
Fig. 2 Experiência do anel de Thomson
Fig. 3 Descarga de faíscas ao longo de um eletrodo de
chifre
