Bobina D U8497430 600
200/
600
Bobina D U8497440 1200
400/
1200
Bobina D U8497450 6000
2000/
6000
Surco de fusión U8497310 1
Bobina de alta-
corriente con 5
espiras
Bobina para
soldadura de
punto
U8497320 5
Clavos para
experimentos
de fundición
U8497406 6
Bobina de alta
tensión, incluye
2 electrodos en
forma de
cuerno
U8497460 24000
3. Dato técnicos
U8497420-115 U8497420-230
Número de
espiras
300 600
Resistencia 0,75
Ω 3 Ω
Inductancia 7,5 mH 15 mH
Corriente
permanente
máxima
4,4 A 2,2 A
Dimensiones 120x90x70 mm 3 120x90x70 mm 3
Apertura
para los
núcleos de
hierro
42 x 42 mm 2 42 x 42 mm 2
Peso aprox. 0,9 kg aprox. 1,2 kg
4. Cambio del fusible
• Se separa la bobina de la red.
• Se gira el portafusible un cuarto de vuelta hacia
la izquierda
• Se retira el portafusible.
• Se retira del portafusible el fusible defectuoso y
se remplaza por uno nuevo.
5. Ejemplos de experimentos

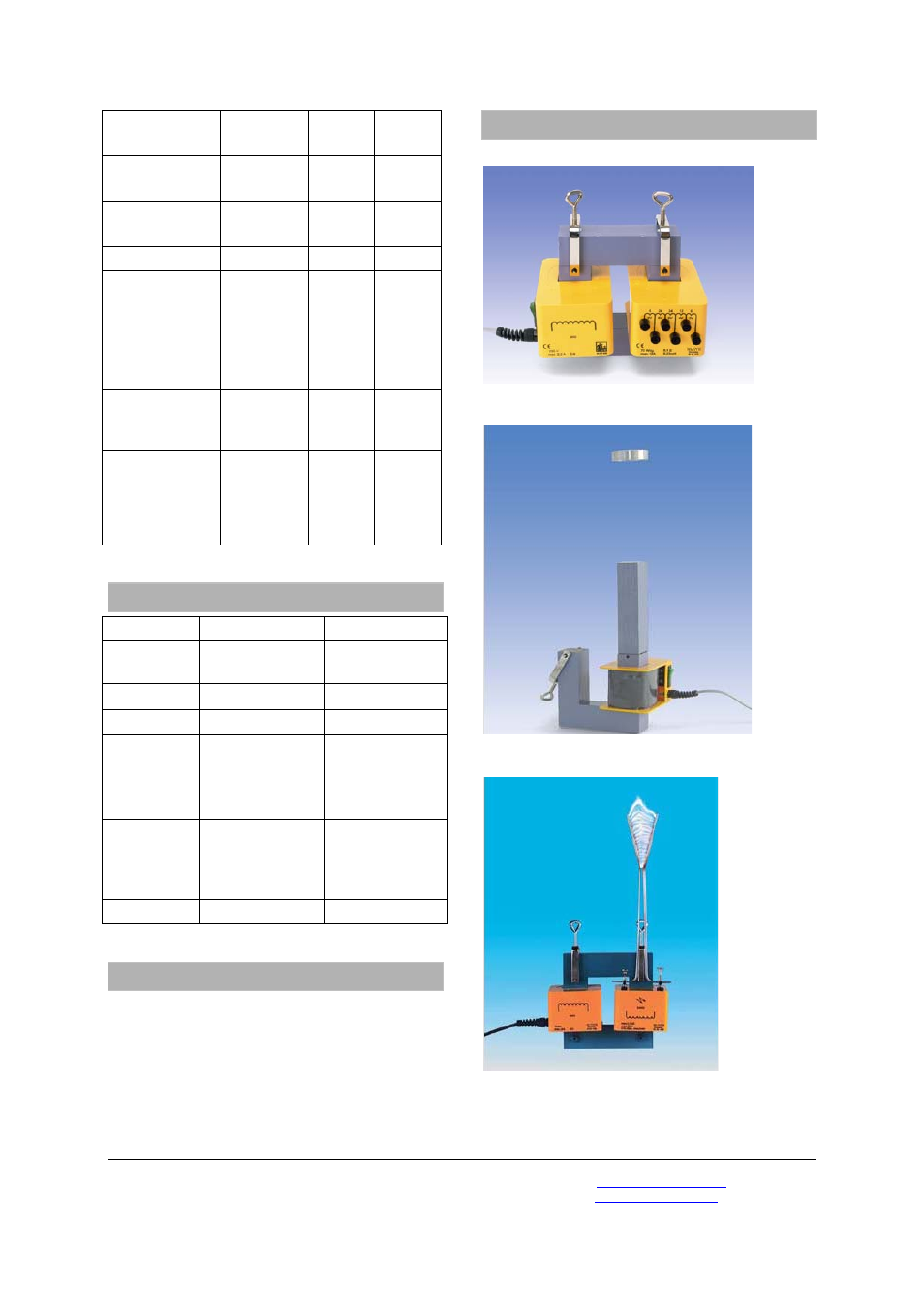

Fig.1 Transformador desarmable
Fig. 2 Experimento de anillo de Thomson
Fig. 3 Descarga eléctrica de chispa a lo largo de los
electrodos de cuerno
