DE
47
Gebrauch der Bohrschablone.
a) Zur Positionsmarkierung der Bohrungen auf
der linken Seite des Paneels, legen Sie die Boh-
rmaske oben links am Paneel an und halten Sie
sich an die an den Enden markierten Linien. b)
Zur Positionsmarkierung der Bohrungen auf der
rechten Seite des Paneels, legen Sie die Boh-
rmaske oben rechts am Paneel an. c) Mit einem
Fräser von entsprechender Größe die vier Sitze
fräsen, die die zwei Scharniere, den Gummidübel
und den Magnet aufnehmen sollen.
Montage der Einzelteile auf das Holzpa-
neel (Tür).
- Setzen Sie die Scharniere in die vorgesehenen
Sitze ein (das bewegliche Scharnierteil muß auf
die Außenseite des Scharniers weisen) und befe-
stigen Sie sie mit den 4 Schrauben des Typs A.
- Setzen Sie den Magnet in den Sitz ein, und
zwar oben von der den Scharnieren entgegen-
setzten Seite und befestigen Sie ihn mit zwei
Schrauben den Typs B.
- Setzen Sie den Gummidübel in den Sitz unten ein.
Das Paneel kann nun auf die maschine montiert werden.
Montage des Paneels auf die maschine.
Setzen Sie die von dem Pfeil in abb. 2 angegebene
Scharniernase in den Sitz der Scharnierhalterung
ein, drücken Sie das Paneel gegen die Frontseite
der maschine und befestigen Sie die beiden Schar-
niere mit den Schrauben des Typs D.
Befestigung der Sockelführung
Wenn die maschine am Ende einer Küchenzeile
installiert werden soll, montieren Sie eine oder beide
Sockelführungen wie in abb. 8 angegeben, passen
Sie deren Tiefe der Sockelposition an und wenn nötig,
befestigen Sie den Sockel an denselben (abb. 9). Zur
Montage der Sockelführung verfahren Sie wie folgt
(Abb. 8): Befestigen Sie das Winkelstück
P mittels der
Schraube R, setzen Sie die Sockelführung Q in den
entsprechenden Schlitz ein, bringen Sie diese in die
gewünschte Lage und befestigen Sie sie daraufhin
mittels der Schraube R an dem Winkelstück P.
Einfügen der maschine in das Möbel.
- Schieben Sie die maschine in die Öffnung und
passen Sie sie der Möbelfront an (abb. 6).
- Regulieren Sie die verstellbaren Füße auf die
gewünschte Höhe der maschine.
- Drehen Sie die Schrauben C und D wie in abb.
7 angegeben, um die Position des Holzpaneels in
vertikaler und horizontaler Richtung einzustellen.
Wichtig: Schließen Sie den unteren Teil der
Frontseite durch den Sockel, und zwar so, dass
letzterer mit dem Boden abschließt.

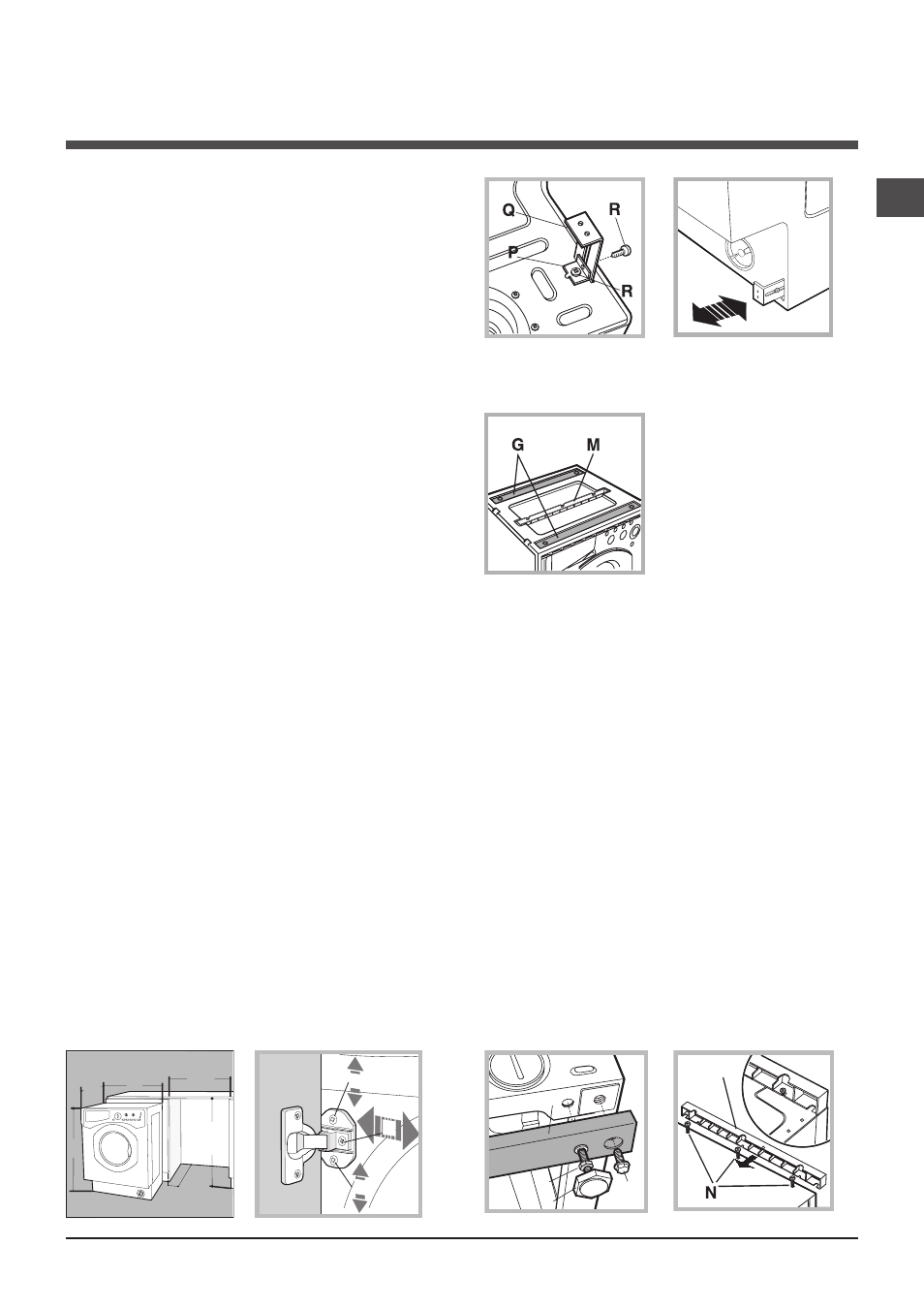

Abb. 8
Abb. 9
Beiliegendes Zubehör zur Höhenregulierung.
Im Polystyroldeckel (Abb. 10) befinden sich fol-
gende Teile:
2 Querstreben (G); 1 Leiste
(M)
In der Wäschetrommel be-
finden sich:
4 zusätzliche Stellfüße (H),
4 Schrauben (I),
4 Schrauben (R),
4 Schraubenmuttern (L),
2 Sockelführungen (Q)
Höhenregulierung des Waschvollautomaten.
Mit Hilfe der 4 Stellfüße kann die Höhe des Gerä-
tes reguliert werden (von 815 mm bis 835 mm).
Sollte diese Höhe jedoch nicht ausreichen, kann
das Gerät durch Einsatz nachfolgenden Zubehörs
bis auf eine Höhe von 870 mm gebracht werden:
2 Querstreben (G); 4 Stellfüße (H); 4 Schrauben
(I); 4 Schraubenmuttern (L), Verfahren Sie hierzu
wie folgt (Abb. 11):
Nehmen Sie die 4 ursprünglich montierten Stellfü-
ße ab, legen Sie eine Querstrebe G am Vorderteil
des Gerätes an und befestigen Sie dieses mittels
der Schrauben I (schrauben Sie diese in die Lö-
cher ein, in denen sich die ursprünglich montier-
ten Stellfüße befanden), setzen Sie daraufhin die
neuen Stellfüße H ein. Verfahren Sie auf gleiche
Weise am hinteren Teil des Gerätes.
Durch Einstellen der Füße H kann das Gerät nun auf
eine Höhe von 835 mm bis 870 mm gebracht werden.
Nach Erreichen der gewünschten Höhe befestigen
Sie die Schraubenmuttern L an der Querstrebe G.
Zur Einstellung des Gerätes auf eine Höhe von 870 mm
bis 900 mm ist die Leiste M anzubringen, regulieren Sie
daraufhin die Stellfüße H bis auf die gewünschte Höhe.
Die Leiste wird wie folgt eingesetzt:
Lösen Sie die drei an der vorderen Deckelblende
befindlichen Schrauben N, setzen Sie die Leiste
M so wie auf Abb. 12 veranschaulicht ein und
ziehen Sie die Schrauben N wieder an.
D
C
C
570
mi
n
81
5
540
595
820 ÷ 900
600 min
Abb. 6
Abb. 7
L
I
H
G
M
Abb. 11
Abb. 12
Abb. 10
