Utilisation du gabarit de forage.
- Pour marquer l’emplacement des trous sur le
côté du panneau, alignez le gabarit de perçage
avec le côté supérieur gauche du panneau en vous
servant des lignes tracées aux extrémités.
- Pour marquer l’emplacement des trous sur le
côté droit du panneau, alignez le gabarit de perça-
ge avec le côté supérieur droit du panneau.
- Réalisez à l’aide d’une fraise appropriée les quatre
emplace-ments où devront trouver place les deux
charnières, la cheville en caoutchouc et l’aimant.
Montage des pièces sur le panneau en
bois (Porte).
- Montez les charnières aux emplacements prévus (la
partie mobile de la charnière doit se trouver vers l’ex-
térieur du panneau) et fixez-les à l’aide de 4 vis type A.
- Montez l’aimant à son emplacement en haut,
à l’opposé des charnières et fixez-le au moyen
de deux vis type B.
- Montez la cheville en caoutchouc à sa place en bas.
Le panneau est à présent prêt, vous pouvez le
monter sur la machine.
Montage du panneau sur la machine.
Introduisez l’ergot de la charnière indiqué par la
flèche fig. 2 dans le logement du support charnière,
poussez le panneau vers la façade de la machine et
fixez les deux charnières à l’aide des deux vis type D.
Fixation du support de la base.
Si la machine est installée à une extrémité de la
cuisine intégrée, montez une ou les deux glissières
du socle comme illustré fig. 8 en réglant leur pro-
fondeur en fonction de la position du socle et, au
besoin, fixez-le à ces dernières fig. 9. Pour monter
le support de la base, procédez comme suit (fig.
8): Fixez l’équerre P à l’aide de la vis R, insérez le
support de la base Q dans la fente prévue et après
l’avoir dûment positionné bloquez-le à l’aide de
l’équerre d’assemblage P et de la vis R.
Montage de la machine à l’intérieur des
éléments.
- Poussez la machine à travers l’ouverture en
l’alignant aux autres meubles (fig. 6).
- Servez-vous des pieds de réglage pour amener
la machine à la hauteur désirée.
- Pour régler la position du panneau en bois à la
verticale et à l’horizontale, servez-vous des vis C et
D comme illustré fig. 7.
Important: fermez la partie inférieure de la faça-
de, la base touchant au sol.

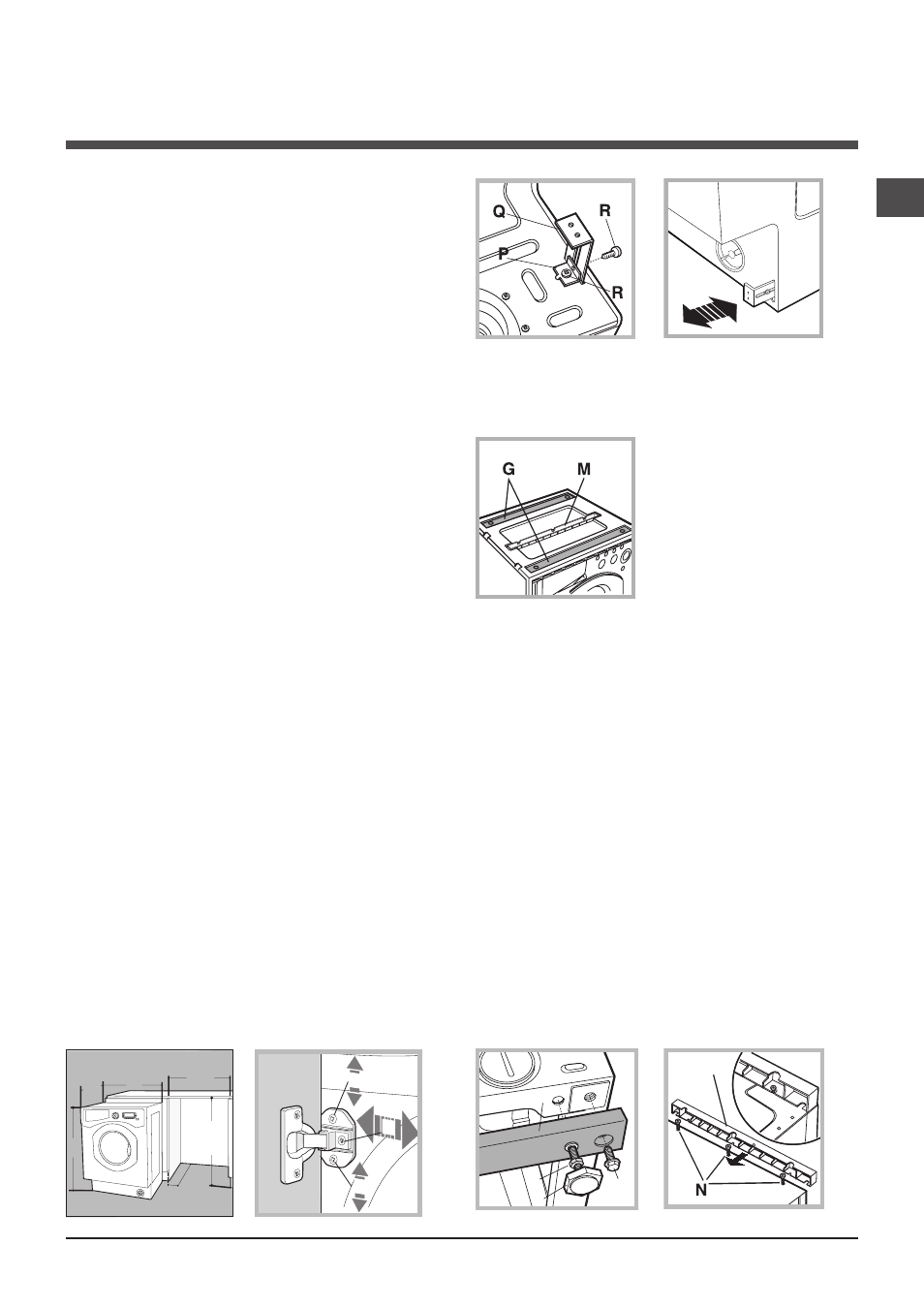

Fig. 8 Fig. 9
Accessoires fournis pour le réglage de la
hauteur.
Vous trouverez à l’intérieur du couvercle en polysty-
rène (fig. 10): 2 traverses (G); 1 listel (M);
et à l’intérieur du tambour :
4 pieds supplémentaires
(H),
4 vis (I),
4 vis (R),
4 écrous (L),
2 supports pour la base (Q)
Réglage de la machine en hauteur.
La machine peut être réglée en hauteur (de 815
mm à 835 mm) à l’aide de ses 4 pieds.
Si vous souhaitez l’amener à une hauteur supé-
rieure à celle qui est indiquée plus haut, c’est à dire
jusqu’à 870 mm, utilisez les accessoires suivants :
les 2 traverses (G); les 4 pieds (H); les 4 vis (I); les
4 écrous (L) puis procédez comme suit (fig. 11):
démontez les 4 pieds originaux, positionnez une
traverse G dans la partie avant de la machine,
fixez-la à l’aide des vis I (en les vissant dans les
trous où étaient fixés les pieds originaux) puis
montez les nouveaux pieds H.
Procédez de même dans la partie arrière de la
machine.
Vous pouvez alors régler les pieds H pour élever
ou abaisser la machine de 835 mm à 870 mm.
Après avoir atteint la hauteur désirée, bloquez les
écrous L à la traverse G.
Pour régler la machine à une hauteur comprise
entre 870 mm et 900 mm, montez le listel M et
réglez les pieds H jusqu’à la hauteur souhaitée.
Pour monter le listel, procédez comme suit:
desserrez les trois vis N situées dans la partie avant
du couvercle, montez le listel M comme illustré
fig. 12 et serrez les vis N.
D
C
C 570 mi
n
81
5
540
595
820 ÷ 900
600 min
Fig. 6 Fig. 7
L
I
H
G
M
Fig. 11 Fig. 12
Fig. 10
