46
DE
Anleitungen für den Installateur

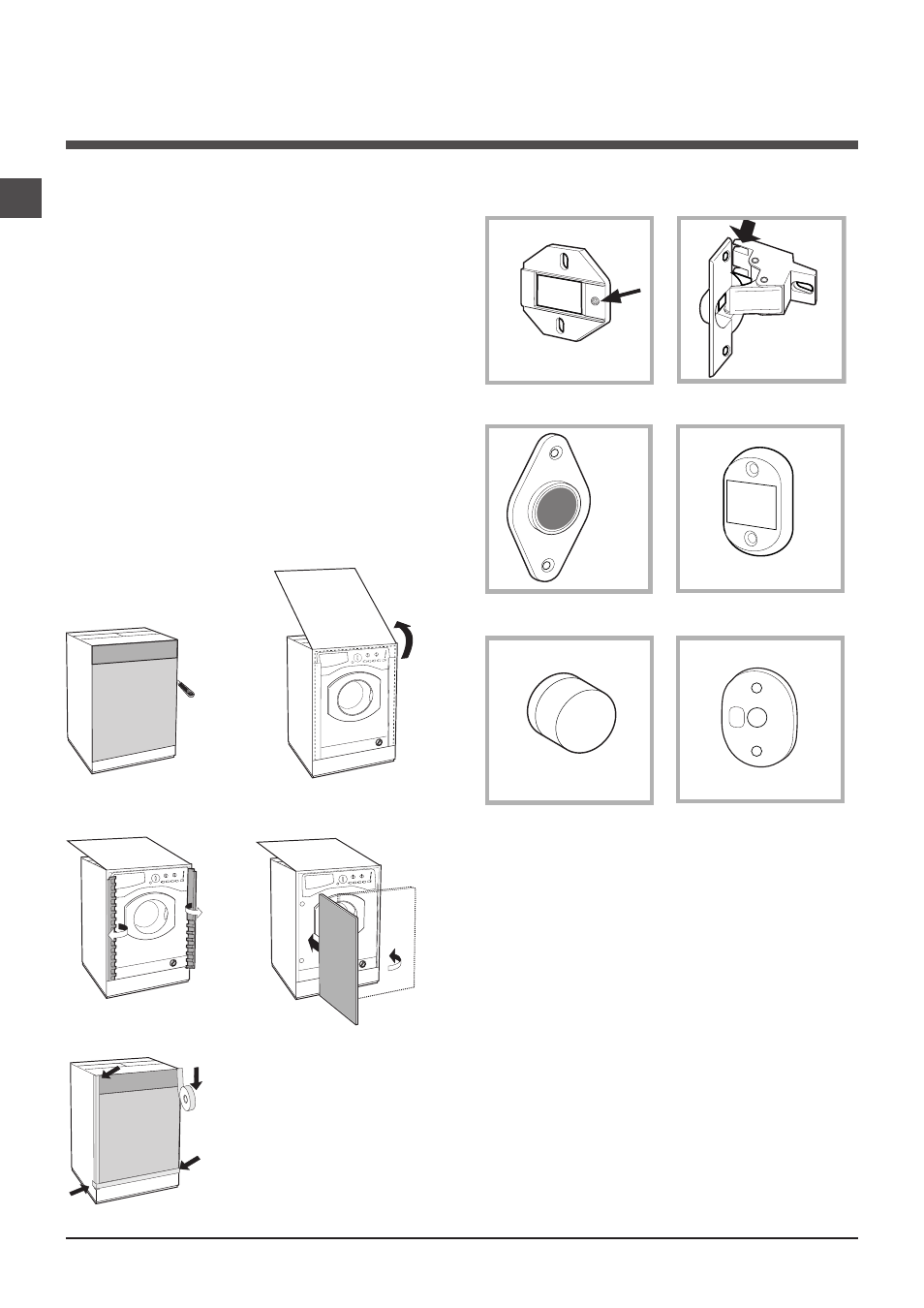

Montage des Holzpaneels auf die Tür und
Einfügen der maschine in die Möbel:
Falls nach der Montage des Holzpaneels eine
Versendung zur End-Installation der Maschine
notwendig ist, empfehlen wir, die Maschine in ih-
rer ursprünglichen Verpackung zu belassen. Die
Verpackung ist deshalb so beschaffen, daß eine
Anbringung des Holzpaneels auf die Maschine
möglich ist, ohne dabei die Verpackung ganz
entfernen zu müssen (siehe untere Abbildung).
Die Stärke des die Frontseite bedeckenden
Holzpaneels darf 18 mm nicht unterschreiten
und das Paneel kann sowohl auf der rechten
als auch auf der linken Seite montiert werden.
Aus praktischen Gründen empfehlen wir eine
Montage in derselben Öffnungsrichtung wie die
des Einfüllfensters, d.h. mit auf der linken Seite
montierten Scharnieren.
A B
C D
E
Tur se ite
Montagezubehör für die Tür (Abb. 1-2-3-4-5).
Abb. 1
N° 2 Scharnier
N° 1 Magnet N° 1 Magnetanschlag
N° 1 Gummidübel
N° 2 Scharnierhalterung
N° 4 Distanzstücke
Abb. 2
Abb. 3 Abb. 4
Abb. 5 Abb. 4/B
- 6 selbsteinschneidende Schrauben l = 13 mm
“Typ A”.
- 2 metrische Senkkopfschrauben l = 25 mm “Typ B”;
zur Befestigung des Magnetan-schlags am Gehäuse.
- 4 metrische Schrauben l = 15 mm “Typ C”; zur
Anbringung der Scharnierhalterungen am Gehäuse.
- 4 metrische Schrauben l = 7 mm “Typ D”; zur
Anbringung der Scharniere an den Halterungen.
Montage der Einzelteile auf die Maschine-
nvorderseite.
- Montieren Sie die Scharnierhalterungen
an der Front, dabei wird die Bohrung (sie-
he Pfeil auf Abb. 1) nach innen zur Front
positioniert und ein Distanzstück eingelegt
(Abb. 4/B), verwenden Sie Schrauben vom Typ C.
- Montieren Sie das Magnetgegenstück auf der
gegenüber liegenden Seite oben und legen Sie
zwei Distanzstücke ein (Abb. 4/B) verwenden Sie
die beiden Schrauben vom Typ B.
