Fisica 3B Scientific®
1
Dilatometro 8442200
Istruzioni per l'uso
07/06SF

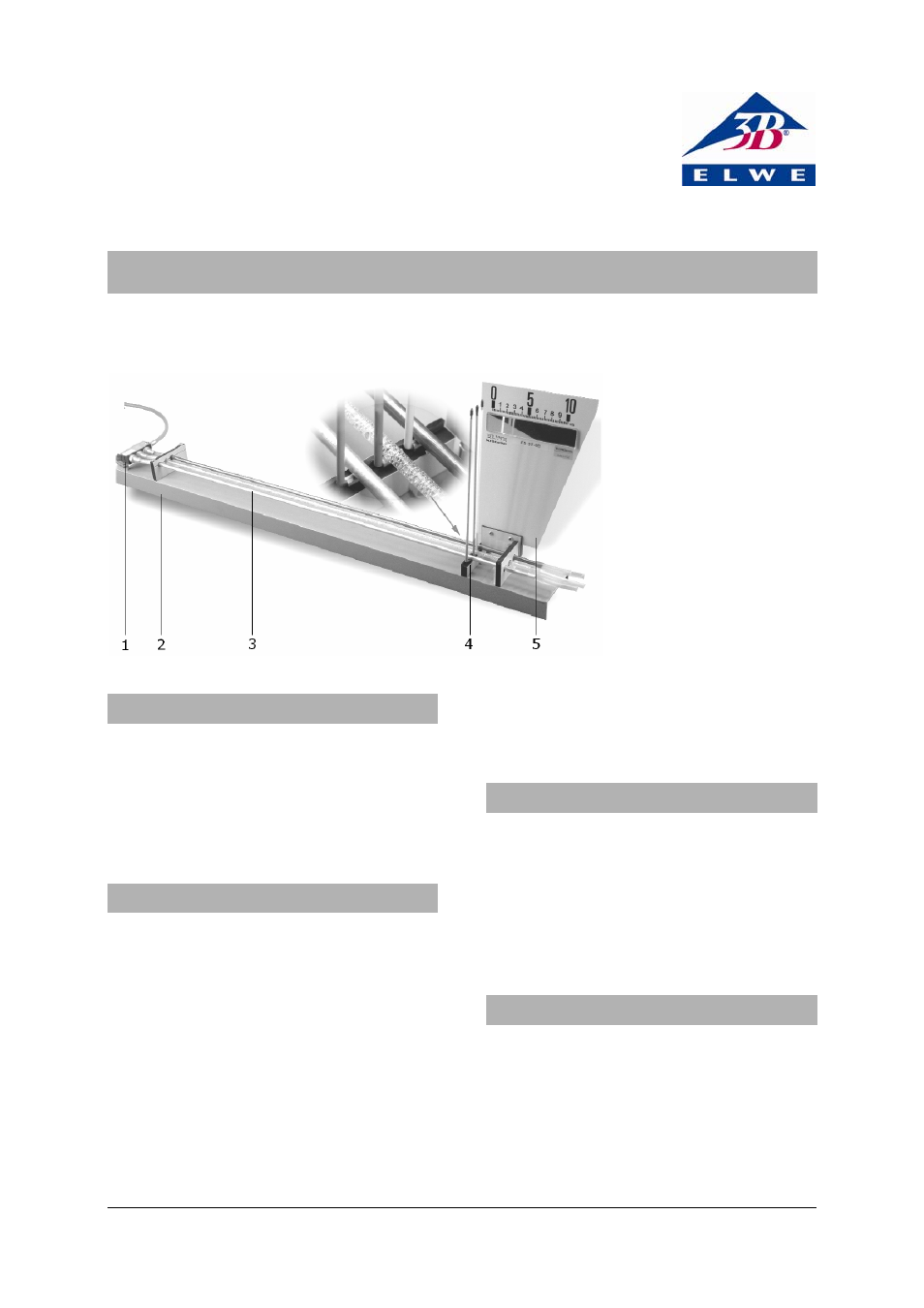

1 collettore di vapore con
tubo di silicone
2 guida
3 tubi di prova
4 asse longitudinale con
indicatori
5 scala
1. Norme di sicurezza
• Maneggiare l'apparecchio con cautela, il tubo
di vetro è fragile.
• Dopo l’esperimento lasciare raffreddare i tubi.
Il materiale immagazzina il calore. Pericolo di
ustioni!
2. Descrizione
Il dilatometro serve per la misurazione simultanea
e il confronto dei coefficienti di dilatazione lineare
di corpi tubolari di diversi materiali.
Tre tubi di prova sono fissati in un collettore di
vapore su una guida di alluminio. L’estremità
libera di ogni tubo può muoversi lungo un asse
longitudinale. La dilatazione longitudinale dei tubi
viene indicata su una scala a specchio da tre
lineare di colore diverso.
2.1 Dotazione
1 dilatometro
3 tubi di prova (ottone, alluminio, vetro)
1 scala graduata con specchio
3 indicatori
3. Dati tecnici
Dimensioni: 830 mm x 80 mm x 70 mm
Peso: ca. 1.200 g
Tubi di prova: ottone, alluminio, vetro
Dimensioni: 700 mm x 6 mm Ø
Lunghezza di
misurazione: 600 mm
4. Comandi
Per l'esperimento sono inoltre necessari i seguenti
apparecchi:
1 generatore di vapore 8624700
• Montare la scala a specchio sulla guida.
• Fissare gli indicatori sotto i tubi in modo da
poter misurare la variazione di lunghezza.
• Posizionare tutti gli indicatori sullo zero.
