3B SCIENTIFIC® PHYSICS
1
Dispositif de dilatation linéaire 8442200
Instructions d’utilisation
07/06SF

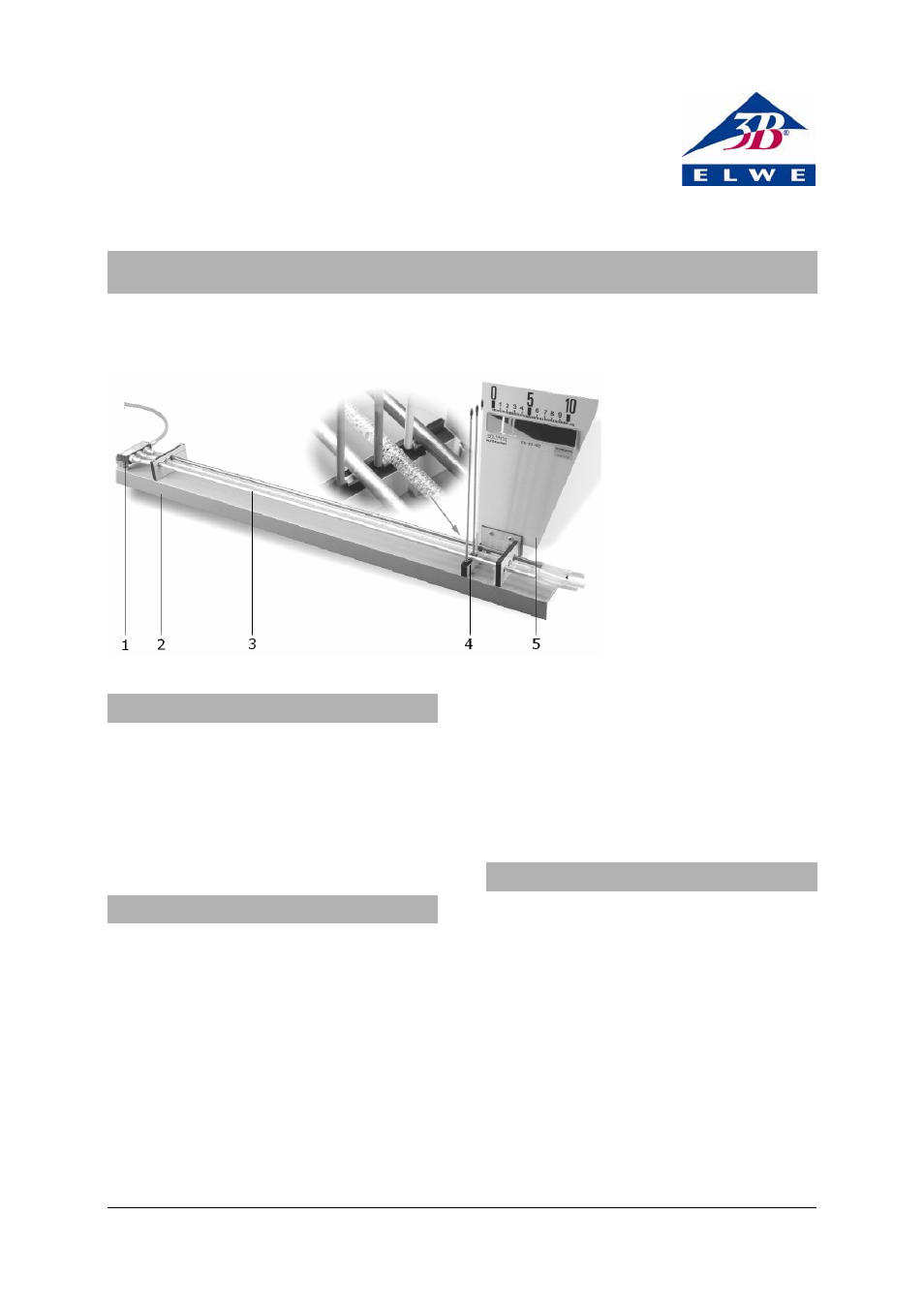

1 Distributeur de vapeur muni
d'un tuyau en silicone
2 Rail support
3 Tubes d'essai
4 Axe de défilement à aiguilles
5 Échelle graduée
1. Consignes de sécurité
• Manipulez le dispositif avec précautions,
les tubes en verre étant fragiles.
• Laissez d'abord refroidir les tubes après
les essais expérimentaux. Le matériau
emmagasine la chaleur. Attention au
risque de brûlure !
2. Description
Le dispositif de dilatation linéaire sert à
mesurer et à comparer simultanément les
coefficients de dilatation linéaire thermique
caractérisant les corps tubulaires de
différents matériaux.
Trois tubes d'essai sont disposés sur un rail
en aluminium ; ils y sont solidement fixés
dans un distributeur de vapeur. L'extrémité
libre de chaque tube pourra se déplacer sur
un axe de défilement. L'affichage de la
dilatation linéaire des tubes se fait au moyen
de trois aiguilles de couleur différente sur une
échelle à miroir.
2.1 Étendue de la livraison
1 dispositif de dilatation linéaire
3 tubes d'essai (en laiton, en aluminium, en
verre)
1 échelle graduée à miroir
3 aiguilles
3. Caractéristiques techniques
Dimensionnements : 830 x 80 x 70 mm 3
Poids : d'environ 1 200 g
Tubes d'essai : en laiton, en
aluminium, en verre
Dimensionnements : 700 mm x 6 mm Ø
Longueur de mesure : de 600 mm
