Aparelho de dilatação longitudinal 8442200
Instruções para o uso
07/06S F

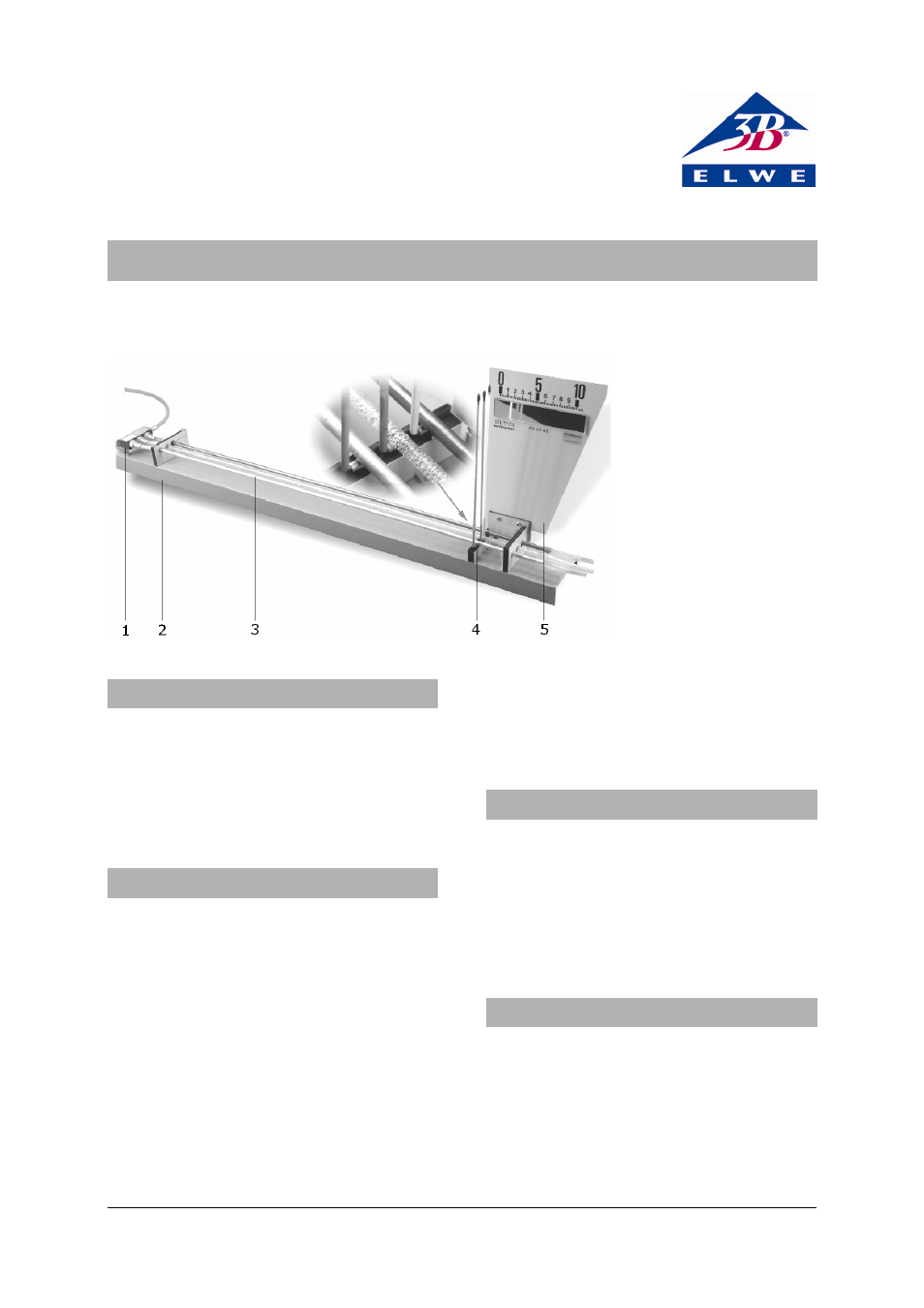

1 Distribuidor de vapor com
mangueira de silicone
2 Trilho do pé de apoio
3 Tubos de amostra
4 Eixo rolante com indicador
5 Escala
1. Indicações de segurança
• Manusear o aparelho com cuidado, o tubo de
vidro é frágil.
• Deixar os tubos esfriar após a experiência. O
material acumula o calor. Risco de
queimaduras!
2. Descrição
O aparelho de dilatação longitudinal serve para
medições simultâneas e para a comparação dos
coeficientes térmicos de dilatação longitudinal de
corpos tubulares de diferentes materiais.
Três tubos de amostras sobre um trilho de
alumínio encontram-se instalados sobre um
distribuidor de vapor. A extremidade livre de cada
tubo é móvel sobre um eixo de rolamento. A
indicação de dilatação longitudinal ocorre através
de três indicadores de cores diferentes sobre uma
escala com espelho.
2.1 Fornecimento
1 aparelho de dilatação longitudinal
3 tubos de amostra (latão, alumínio, vidro)
1 escala e medição com espelho
3 indicadores
3. Dados técnicos
Dimensões: 830 mm x 80 mm x 70 mm
Massa: aprox. 1200 g
Tubo de amostra: latão, alumínio, vidro
Dimensões: 700 mm x 6 mm Ø
Comprimento de
medição: 600
mm
4. Utilização
Para a execução da experiência são adicionalmente
necessários os seguintes aparelhos:
1 Produtor de vapor 8624700
• Instalar a escala com espelho no trilho do pé
de apoio.
• Encaixar o indicador debaixo dos tubos de
forma que a alteração de comprimento possa
ser medida.
