4. Dati tecnici
Range di misura: da 0 a ±50 m/s²
Tipo di sensore: Sensore semiconduttore
capacitivo
Sensibilità: tipica 400 mV/g
Non linearità: max ±1 % dell’intero
range di misura
Risoluzione: 0,03 m/s²
Larghezza di banda: tipica 50 Hz
Foratura di fissaggio
del rilevatore:
max 3 mm Ø
5. Utilizzo
• Posizionare la scatola del sensore nelle
vicinanze del luogo dell’esperimento e il
rilevatore di accelerazione (la piccola scatola
nera) sul corpo da esaminare (target); a tale
scopo utilizzare il velcro fornito o un fissaggio
a vite.
• Leggere sul display di 3B NETlog TM il valore
dell’accelerazione.
6. Applicazioni
Esperimenti su rotaie a rulli o a cuscino d’aria:
Moto discendente accelerato
Urti elastici ed anelastici
Sistema molla-peso oscillante
Misurazione ad alta risoluzione dell’inclinazione di
un oggetto
Pendolo oscillante
Esperimenti di salto; “bungee jumping”
7. Esperimento di esempio
Misurazione dell’accelerazione di un sistema
molla-peso a oscillazione attenuata
Apparecchi necessari:
1 3B NETlog TM U11300
1 3B NETlab TM U11310
1 accelerometro 5 g U11363
1 base di supporto U13270
1 Supporto stativo, lungh. 750 mm U15003
1 Supporto stativo, lungh. 250 mm U15001
2 manicotti universali U13255
1 molla elicoidale 3 N/m U15027
1 peso, 100 g, da U30016
• Struttura di prova come da Fig. 1.
• Aprire l’applicazione 3B NETlab TM -(template)
per l’esperimento con l’accelerometro 5 g.
• Collegare il rilevatore di accelerazione al peso
con una porzione di velcro
• Agganciare il peso con il rilevatore di
accelerazione all’anello inferiore della molla
elicoidale verificando che il processo di
oscillazione non sia ostacolato nel movimento.
• Posizionare il cavo di collegamento del
rilevatore di movimento sopra al manicotto
universale come indicato nella Fig. 1. Ne deriva
un decremento di attenuazione
supplementare.
• Portare il peso manualmente fino al livello del
supporto stativo e rilasciarlo.
• Avviare in 3B NETlab TM la registrazione della
curva di misurazione (Fig. 2).
• Analizzare la curva di misurazione.

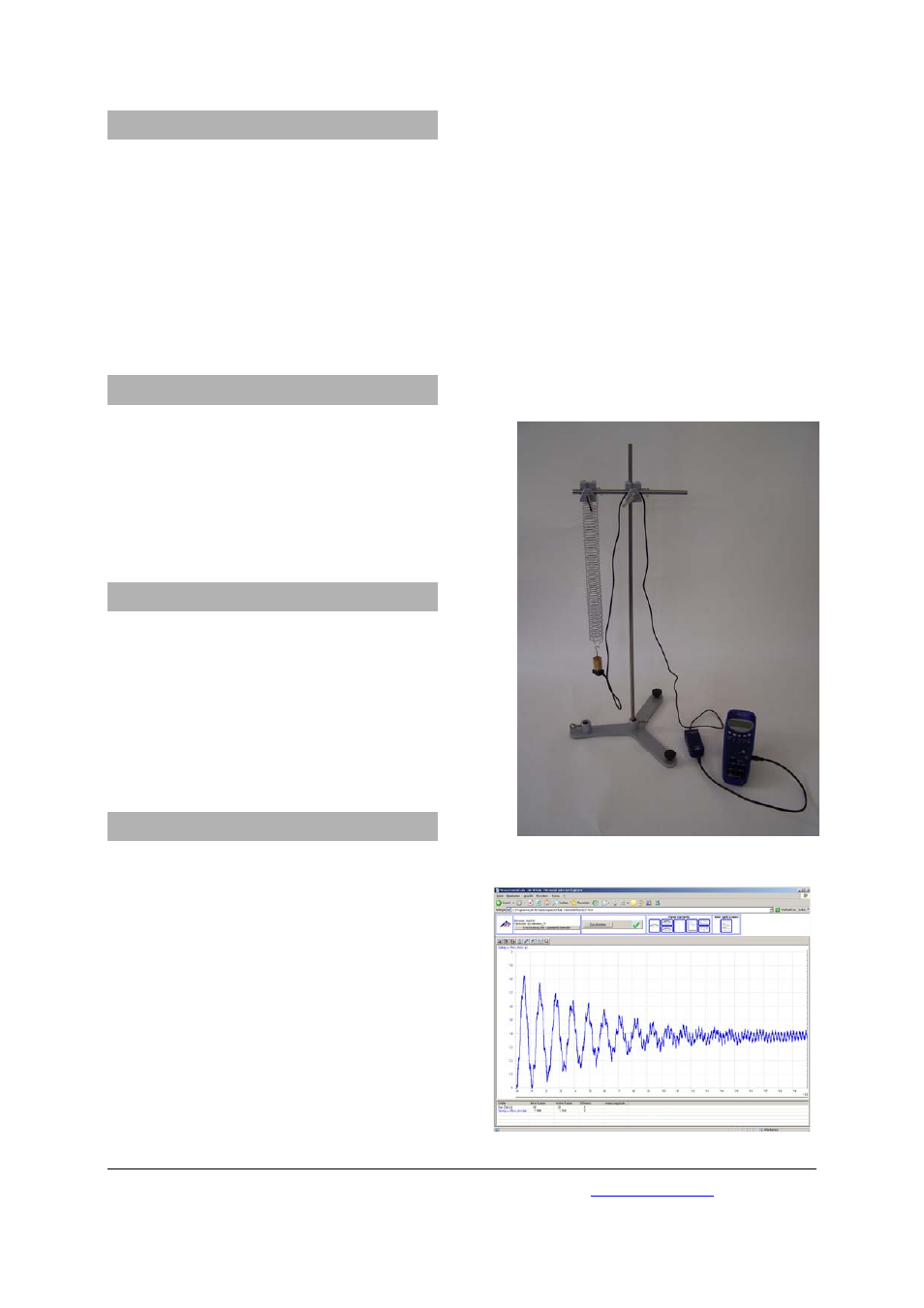

Fig. 1 Misurazione dell’accelerazione di un sistema
molla-peso a oscillazione attenuate
Fig. 2 Rappresentazione su schermo di un’oscillazione
molla-peso attenuata in 3B NETlab TM (U11310)
