4. Dados técnicos
Área de medição:
0 a ±50 m/s²
Tipo de sensor:
sensor
semicondutor
capacitivo
Sensibilidade:
típico 400 mV/g
Não linearidade:
máx. ±1 % da faixa total
de medição
Resolução: 0,03
m/s²
Largura de banda:
típica 50 Hz
Perfuração de fixação
do registrador:
máx. 3 mm Ø
5. Utilização
•
Colocar o Sensorbox perto da experiência e
fixar o registrador de aceleração (pequena
caixa preta) no corpo experimental (Target);
para isso, escolher seja a fita velcro ou uma
fixação por parafuso.
•
Ler o valor da aceleração no display do
3B NETlog
TM
.
6. Aplicações
Experiências com trilhos de rolar e de colchão de
ar:
Movimento acelerado de queda
Impacto elástico e inelástico
Sistema de mola-massa oscilante
Medição de alta resolução da inclinação de um
objeto
Pêndulo oscilante
Experiências com pulo; „Bungee Jumping“
7. Exemplos de experiências
Medição da aceleração em um sistema mola-
massa de oscilação amortecida
Aparelhos necessários:
1 3B NETlog
TM
U11300
1 3B NETlab
TM
U11310
1 sensor de aceleração 5-g
U11363
1 pé de apoio
U13270
1 vara de apoio, 750 mm
de
comprimento
U15003
1 vara de apoio, 250 mm
de
comprimento
U15001
2 Mangas universais
U13255
1 mola parafuso 3 N/m
U15027
1 peso de balança de 100 g, de
U30016
•
Montagem da experiência conforme a fig. 1.
•
Abrir a aplicação 3B NETlab
TM
(template) para a
experiência com o sensor de aceleração 5-g.
•
Fixar o registrador de aceleração no peso de
balança com a fita de velcro.
•
Pendurar o peso de balança e o registrador de
aceleração no orifício inferior da mola
parafuso e prestar atenção para que o
movimento oscilatório não seja impedido
durante o movimento.
•
Colocar o cabo de conexão do registrador de
aceleração por cima da manga universal como
indicado na fig. 1. Aqui se forma um
decremente de amortecimento adicional.
•
Puxar o peso com a mão até a altura do pé de
apoio e solta-lo.
•
Iniciar o registro de curvas de medição no 3B
NETlab
TM
(fig. 2).
•
Analisar as curvas de medição.

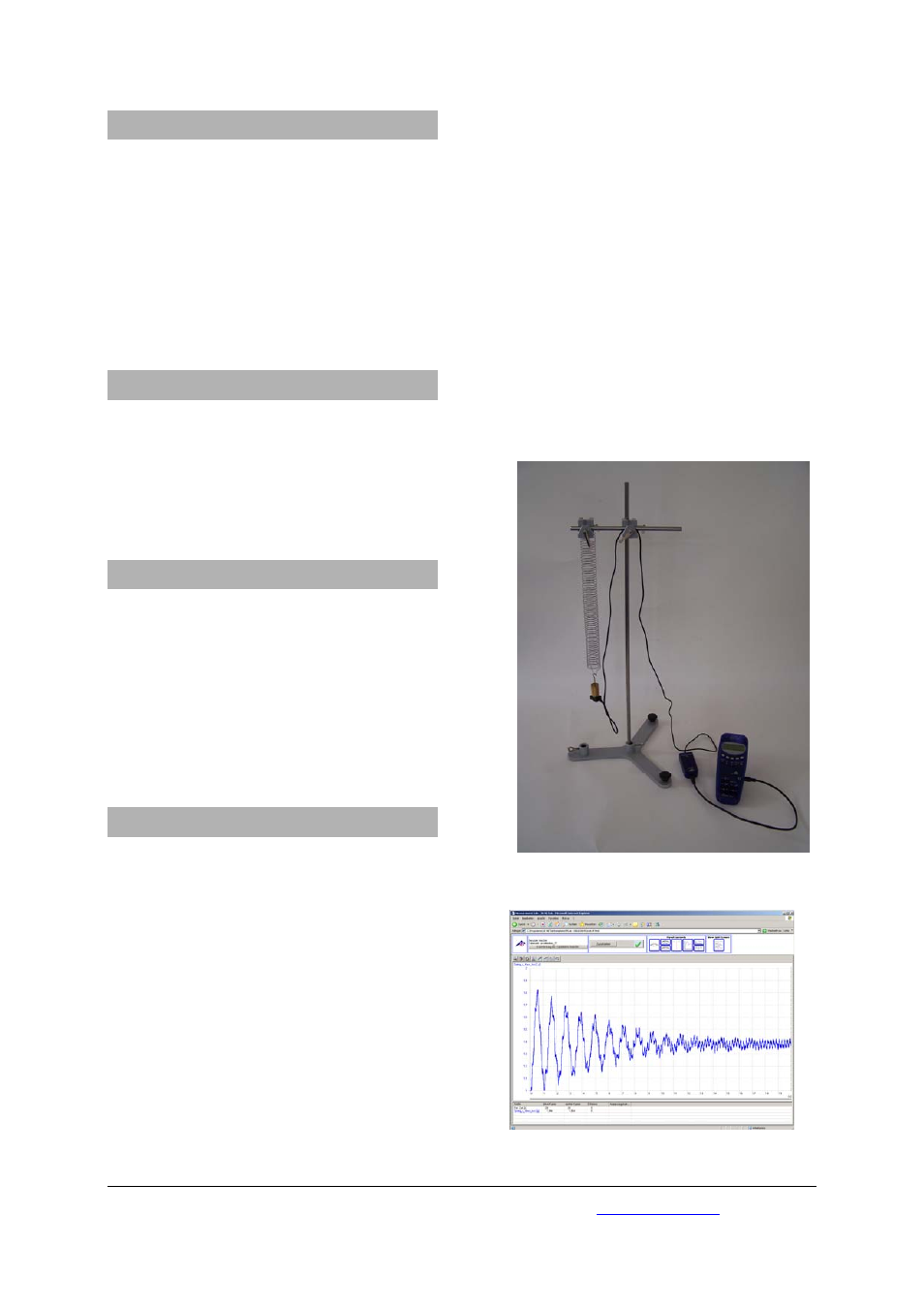

Fig. 1 Medição da aceleração de um sistema mola-
massa de oscilação amortecida
Fig. 2 Representação na tela de uma oscilação mola-
massa amortecida no 3B NETlab
TM
(U11310)
