4. Datos técnicos
Alcance de medida: 0 a ±50 m/s²
Tipo de sensor: Sensor capacitivo de
semiconductor
Sensibilidad: típico 400 mV/g
Desviación de linearidad max. ±1 % del alcance de
medida total
Resolución: 0,03 m/s²
Ancho de banda: típico 50 Hz
Orificio de fijación
del captor:
max. 3 mm Ø
5. Manejo
• La caja del sensor se coloca cerca del lugar de
experimentación y el captor de aceleración
(cuerpo pequeño negro) se fija en el cuerpo a
estudiar (Target); para ello se utiliza, ya sea, la
banda de VELCRO que se entrega con el equipo
o una fijación atornillada.
• En el display del 3B NETlog TM se lee el valor de
la aceleración.
6. Aplicaciones
Experimentos en el carril de cojín neumático y de
rodadura:
Movimiento en descenso acelerado
Choques elástico e inelástico
Sistema oscilatorio de Muelle - Masa
Medición, con alta resolución, de la inclinación de
un objeto
Péndulo oscilante
Experimentos de saltos; “Bungee Jumping“
7. Experimento ejemplar
Medición de la aceleración en un sistema Masa –
Muelle de oscilación amortiguada
Aparatos necesarios:
1 3B NETlog TM U11300
1 3B NETlab TM U11310
1 Sensor de aceleración 5-g U11363
1 Pie soporte U13270
1 Varilla soporte, l = 750 mm U15003
1 Varilla soporte, I = 250 mm U15001
2 Nueces universales U13255
1 Muelle helicoidal 3 N/m U15027
1 Pesa 100 g, de U30016
• Montaje experimental según la Fig.1
• Se abre la aplicación de 3B NETlab TM (Máscara)
para el experimento con el sensor de acel-
eración 5-g.
• Se fija el captor de aceleración en la pesa utili-
zando un trozo de banda de VELCRÓ.
• Se cuelga la pesa con el captor de aceleración
en el extremo inferior del ojete del muelle he-
licoidal y tenga cuidado de que el proceso de
oscilación no sea obstruido.
• Cable de conexión del captor de aceleración se
hace pasar por la parte de arriba de la nuez
universal, como se muestra en la Fig.1. En esta
forma se tiene un decremento de amortiguaci-
ón adicional.
• La pesa con el muelle se expande con la mano
hasta el nivel del pie soporte y luego se deja li-
bre
• En el 3B NETlab TM se inicia el registro de la
curva de medida (Fig. 2).
• Evaluar la curva de medida.

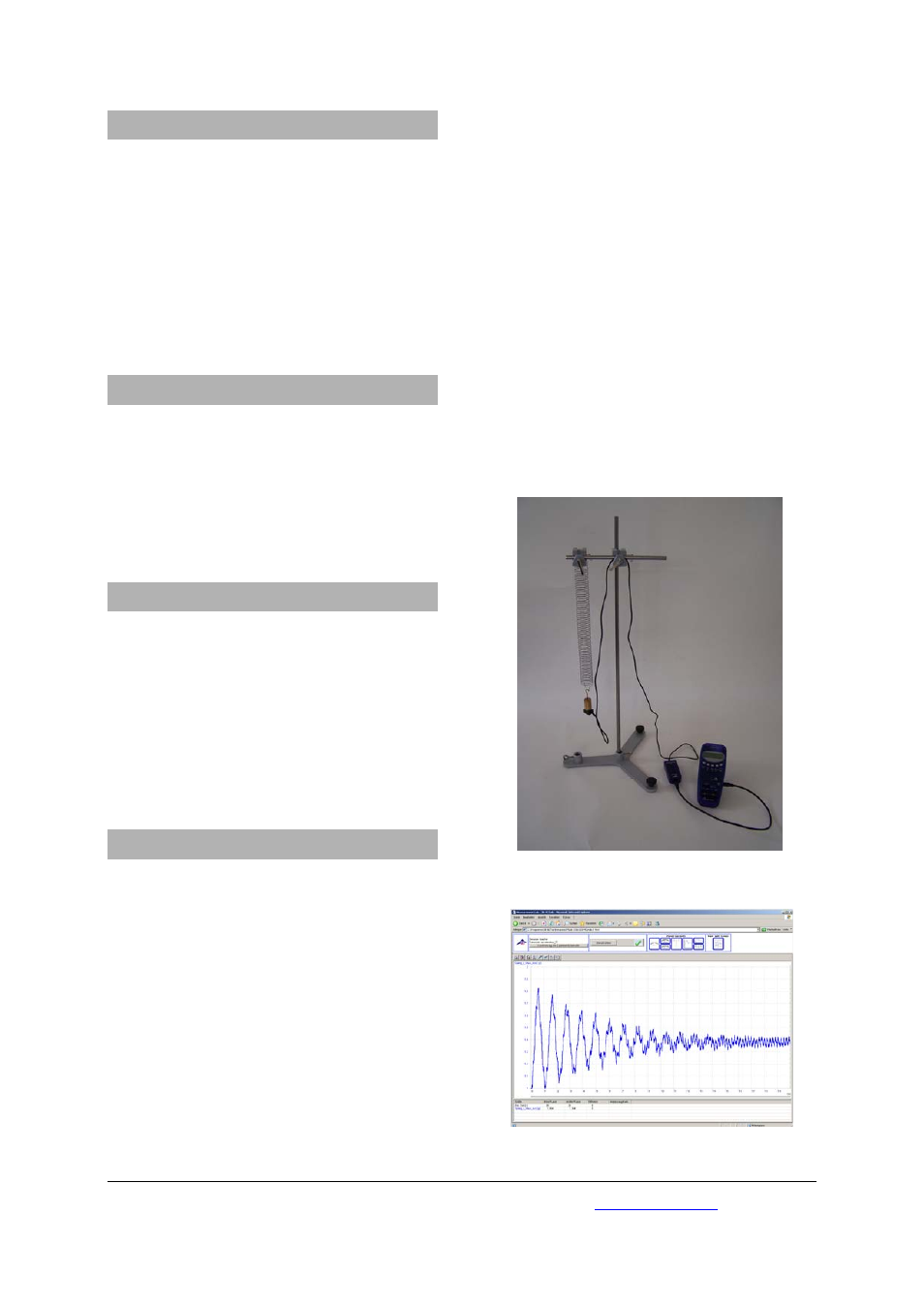

Fig. 1 Medición de la aceleración de un sistema Masa –
Muelle de oscilación amortiguada
Fig. 2 Representación en pantalla de una oscilación
amortiguada de un sistema Muelle – Masa en el
in 3B NETlabTM (U11310)
