5. Operação
• Colocar a caixa do sensor na proximidade da
experiência.
• Ligar o 3B NETlog TM e conectar o sensor UV A/B
através do cabo miniDIN numa das duas
entradas análogas A ou B do 3B NETlog
TM .
• Aguardar pelo reconhecimento automático da
caixa de sensor.
• Selecionar a faixa de medição referente à
intensidade de UV esperada [Luz do sol,
luminária UV de bronzeamento ("Solário"),
Luminária de luz negra de discoteca].
• Fazer a leitura do valor da intensidade da luz no
display do 3B NETlog
TM .
• Ao ultrapassar a faixa de medição, selecionar a
mais próxima elevação de faixa de medição.
• No caso de medições de transmissão colocar a
amostra absorvedora entre a fonte de luz e o
sensor e calcular a relação das intensidades de
radiação (Grau de transmissão) com e sem o
absorvedor.
6. Utilizações
A medição da intensidade de UV durante um dia
completo, dependente da época do ano.
A medição da permeabilidade de UV (Grau de
transmissão) de diferentes vidros, referente a lentes
de plástico em óculos de sol e óculos padrões.
Avaliação da permeabilidade de UV de vidros
frontais e laterais de automóveis abaixo do aspecto
de uma possível queimadura de sol dentro do
veículo.
A roupa molhada protege melhor da radiação UV do
que a seca?
Avaliação quantitativa dos fatores de proteção de luz
para cremes protetores solares.
7. Exemplo de experiência
A medição da permeabilidade de UV (Grau de
transmissão) de diferentes vidros, referente a lentes
de plástico em óculos de sol e óculos padrões.
Aparelhos necessários:
1 3B NETlog TM U11300
1 3B NETlab TM U11310
1 Sensor UV A/B U11369
Diferentes óculos de sol e óculos padrões
Indicação: Executar a experiência num dia
ensolarado ao ar livre.
• Ligar o 3B NETlog TM e aguardar pelo
reconhecimento automático da caixa de sensor.
• Comutar na caixa de sensor a faixa de medição
de 700 W/m
2 .
• Iniciar a aplicação “Radiação ultravioleta “ no 3B
NETlog
TM .
• Colocar o sensor UV A/B sem diafragma e sem
filtro UVA na luz solar e iniciar a aplicação.
• Com a seleção de uma “entrada manual“
registrar o primeiro dos valores de medição .
• Colocar uma lente dos óculos de sol a diatancia
de aprox. 10 cm diante do sensor UV.
• Agora registrar o segundo valor de medição.
• Registrar graficamente a dependência dos
valores de medição (Fig. 3).
• No caso, repetir a experiência com outro óculo
de sol.

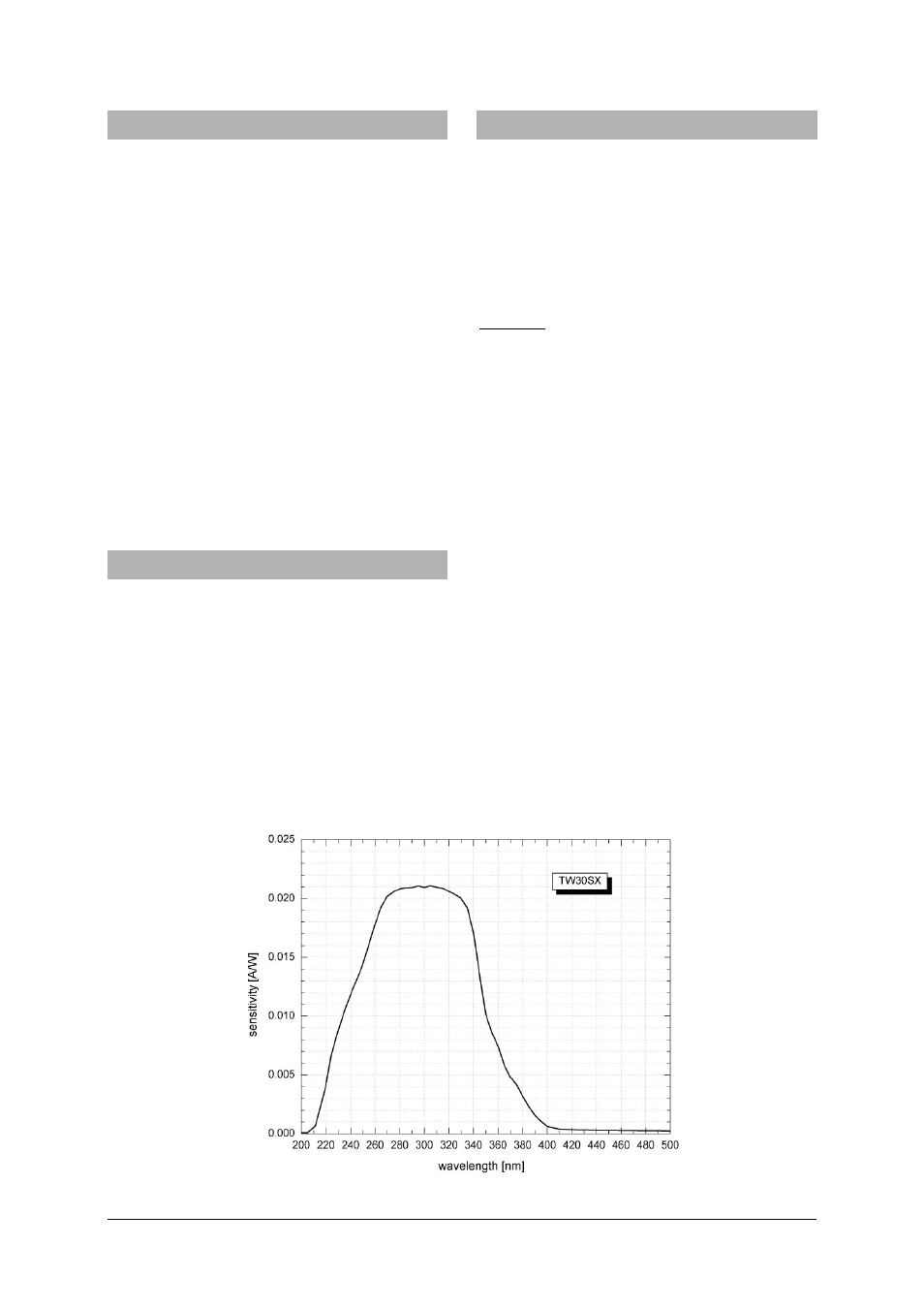

Fig. 1 Distribuição de sensibilidade espectral do diodo UV
(sensitivity (AM) = sensibilidade (AM) / wavelength (nm) = comprimento de onda (nm))
