5. Manejo
• La caja de sensor se coloca en la cercanía del
experimento.
• Se pone en funcionamiento el 3B NETlog TM y
utilizando un cable mini DIN, se conecta el
sensor de UV A/B en una de las dos entradas
analógicas, A o B, del 3B NETlog
TM .
• Se espera el reconocimiennto automático del sensor.
• Se selecciona el alcance de medida acorde con la
intensidad de UV a esperar [Luz solar, lámpara
de UV bronceadora ("Solario"), Lámpara de “Luz
negra” de discoteca].
• En el display del 3B NETlog TM se lee el valor de
intensidad de la luz.
• En caso de que se sobrepase el alcance de
medida, se comuta al siguiente alcance mayor.
• En caso de mediciones de transmisión, se
intercala la muestra absorbedora entre la fuente
de luz y el sensor y se calcula la relación entre
las intensidades de la radiación (grado de
transmsión) con y sin absorbedor.
6. Aplicaciones
Medición de la intensidad de UV durante todo un
día, en dependencia con la estación del año (verano,
invierno).
Medición de la penetrabilidad de UV (grado de
transmisión) de diferentes vidrios de gafas; lentes de
plástico en caso de gafas de sol resp. de gafas
estándares.
Apreciación de la penetración de UV de las lunas
delanteras y laterales de un vehículo bajo el especto
de una “quemadura por el sol” en el interior del
vehículo.
¿Vestimentas mojadas protejen mejor que las secas
contra la radiación de UV?
Apreciación cuantitativa de los factores de
protección solar de cremas bronceadoras.
7. Experimento ejemplar
Medición de la transmisión de UV (grado de
transmisión) de diferentes vidrios resp. lentes de
plástico en caso de gafas contra el sol y gafas
estándares
Aparatos requeridos:
1 3B NETlog TM U11300
1 3B NETlab TM U11310
1 Sensor de UV A/B U11369
Diferentes gafas de sol y estándares
Observación: El experimento se realiza en un día
soleado y al aire libre.
• Se pone en funcionamiento el 3B NETlog TM y se
espera al reconocimiento automático de la caja
de sensor.
• En la caja del sensor se ajusta el alcance de
medida de 700 W/m
2 .
• Se pone en marcha el templete de 3b NETlog TM
"Radiación ultravioleta”.
• El sensor de UV A/B sin diafragma y sin filtro de
UVA se expone a la luz solar y se inicia el
templete.
• Con la selección de “Entrada manual“ se registra
el primero de los dos valores de medida.
• Un vidrio de las gafas de sol se sostiene a una
distancia de aprox. 10 cm del sensor de UV.
• Ahora se registra el segundo valor de medida.
• Se representa gráficamente la dependencia de
los valores de medida (Fig. 3).
• Si es posible se repite el experimento con otras
gafas de sol.

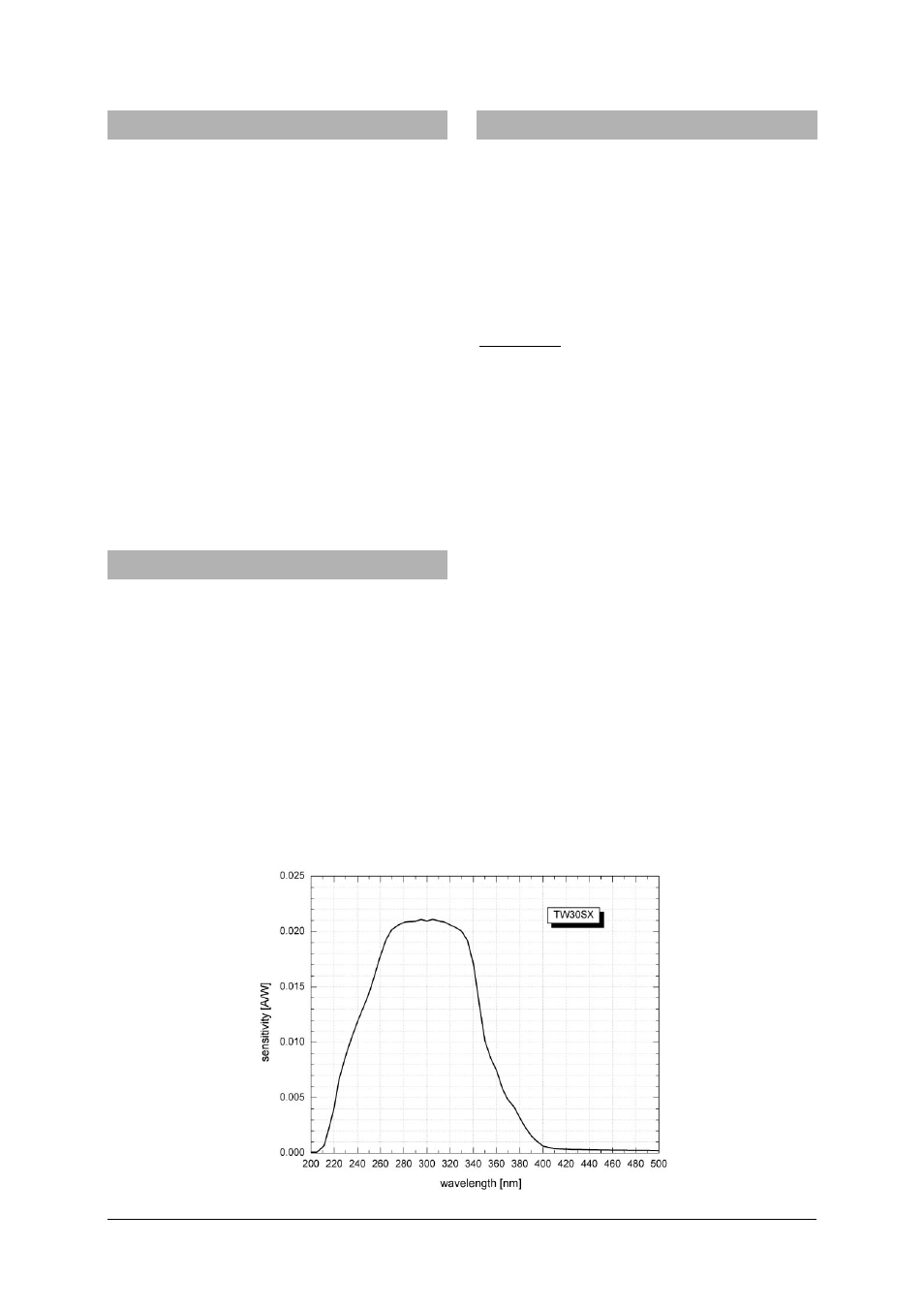

Fig. 1 Distribución de la sensibilidad espectral de un diodo de UV
