2
5. Bedienung
• Die Sensorbox in der Nähe des Experimentes
platzieren.
• 3B NETlog TM einschalten und den UV A/B-Sensor
per miniDIN-Kabel an einem der beiden analo-
gen Eingänge A oder B des 3B NETlog
TM anschlie-
ßen.
• Automatische Sensorboxenerkennung abwarten.
• Messbereich bezüglich der erwarteten UV-
Intensität [Sonnenlicht, Hautbräuner-UV-Leuchte
("Solarium"), Diskotheken-"Schwarzlicht"-
Leuchte] auswählen.
• Im Display des 3B NETlog TM den Wert der Lichtin-
tensität ablesen.
• Bei Überschreitung des Messbereichs den nächst
höheren Messbereich wählen.
• Bei Transmissionsmessungen die Absorberprobe
zwischen Lichtquelle und Sensor halten und das
Verhältnis der Strahlungsintensitäten (Transmis-
sionsgrad) mit und ohne Absorber berechnen.
6. Anwendungen
Messung der UV-Intensität während eines gesamten
Tages, abhängig von der Jahreszeit.
Messung der UV-Durchlässigkeit (Transmissionsgrad)
verschiedener Gläser bzw. Kunststofflinsen bei Son-
nenbrillen und Standardbrillen.
Beurteilung der UV-Durchlässigkeit von Automobil-
Front- und Seitenscheiben unter dem Aspekt eines
möglichen "Sonnenbrandes" im Fahrzeug.
Schützt nasse Kleidung besser vor UV-Strahlung als
trockene?
Quantitative Beurteilung von Sonnencreme-
Lichtschutzfaktoren.
7. Versuchsbeispiel
Messung der UV-Durchlässigkeit (Transmissions-
grad) verschiedener Gläser bzw. Kunststofflinsen
bei Sonnenbrillen und Standardbrillen
Benötigte Geräte:
1 3B NETlog TM U11300
1 3B NETlab TM U11310
1 UV A/B-Sensor U11369
Verschiedene Sonnenbrillen und Standardbrillen
Hinweis: Experiment an einem sonnigen Tag im
Freien durchführen.
• 3B NETlog TM einschalten und die automatische
Sensorboxerkennung abwarten.
• An der Sensorbox den Messbereich 700 W/m 2
einschalten.
• 3b NETlog TM -Template "Ultraviolettstrahlung"
starten.
• UV A/B-Sensor ohne Blende und UVA-Filter ins
Sonnenlicht halten und das Template starten.
• Mit der Auswahl eines "Manuellen Eingangs" den
ersten der beiden Messwerte aufzeichnen.
• Ein Glas der Sonnenbrille in ca. 10 cm Abstand
vor den UV-Sensor halten.
• Jetzt den zweiten Messwert aufzeichnen.
• Die Abhängigkeit der Messwerte grafisch dar-
stellen (Fig. 3).
• Das Experiment ggf. mit einer anderen Sonnen-
brille wiederholen.

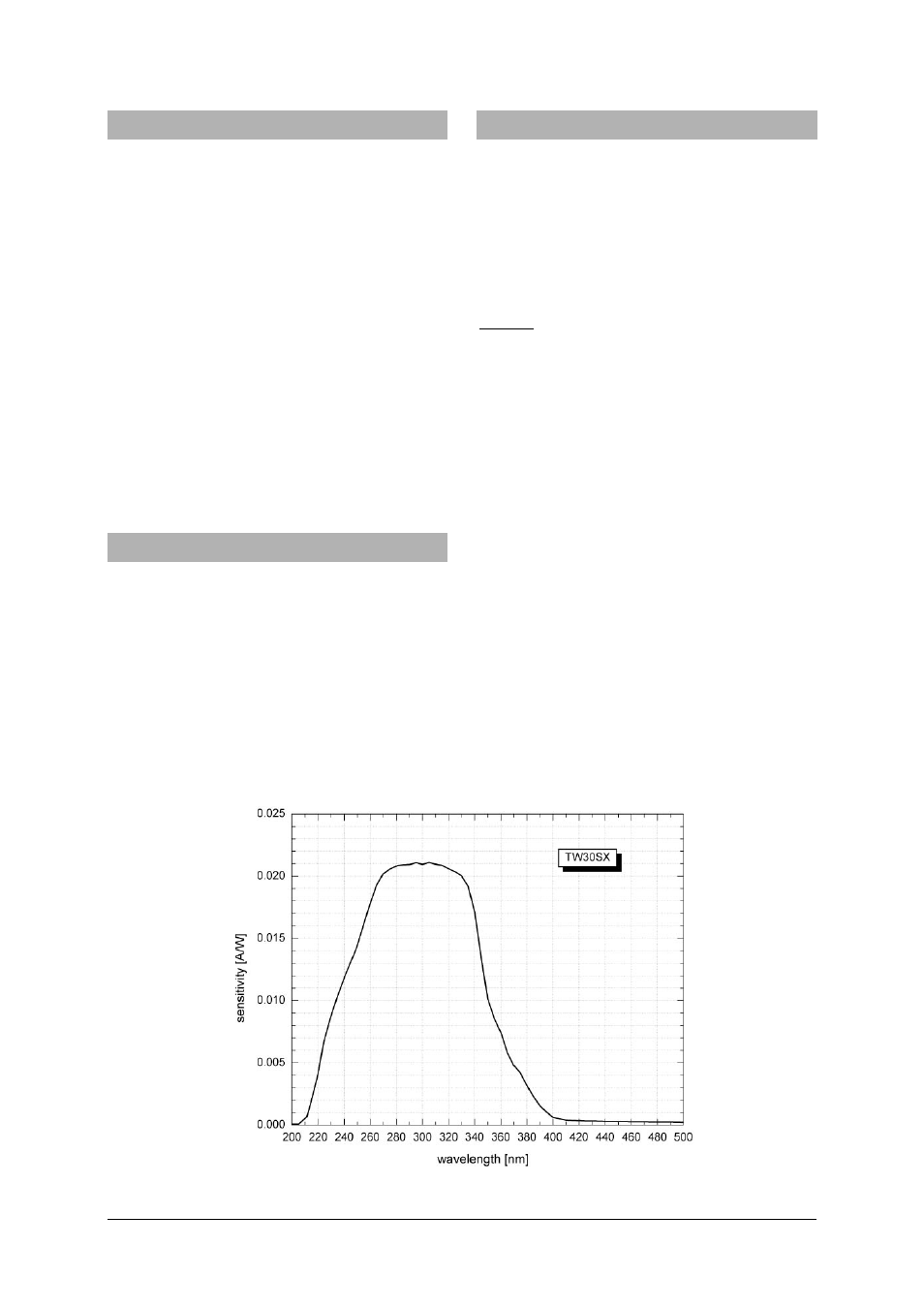

Fig. 1 Spektrale Empfindlichkeitsverteilung der UV-Diode
