Microscope binoculaire, modèle 500 avec dispositif de polarisation
U30721
Instructions d’utilisation
08/08 ALF

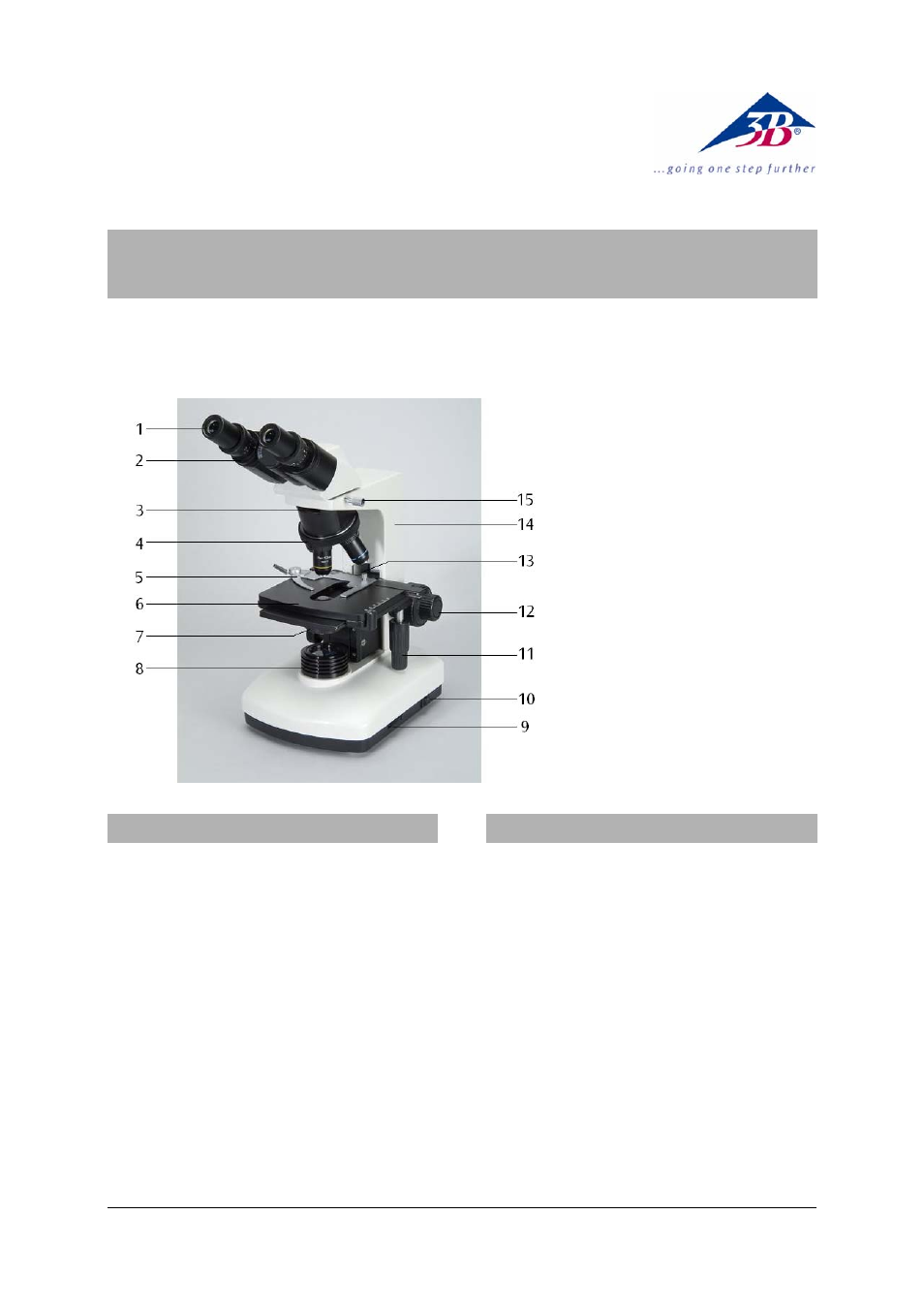

1 Oculaire
2 Tube
3 Fente pour recevoir l'analyseur
4 Revolver avec objectifs
5 Surplatine
6 Platine
7 Condenseur avec diaphragme
à iris et porte-filtre
8 Module de la lampe
9 Régulateur
d'éclairage
10 Interrupteur secteur
11 Mise au point coaxiale de la
platine
12 Boutons de mise au point avec
frein d'arrêt
13 Vis de serrage de la platine
14 Support
15 Vis de fixation de la tête du
microscope
1. Consignes de sécurité
•
Ne brancher le microscope qu’à des prises de
courant mises à la terre.
•
Avant d’effectuer des travaux d’entretien et de
maintenance, retirer toujours la fiche secteur.
•
Le microscope ne doit jamais entrer en contact
avec des liquides.
•
Ne jamais exposer le microscope à des
contraintes mécaniques.
•
Ne pas toucher les parties optiques du micros-
cope avec les doigts.
•
Pour le nettoyage du microscope, ne pas utili-
ser de nettoyants ni de solvants agressifs.
•
Pour le nettoyage, ne pas démonter les objec-
tifs ni les oculaires.
•
En cas d’endommagement ou de défaut, ne pas
réparer soi-même le microscope.
2. Description, caractéristiques techniques
Le microscope binoculaire permet d’observer des
objets en deux dimensions (coupes fines de plantes
ou d’animaux) avec un agrandissement 40 à 1500x.
Il est équipé d'un dispositif de polarisation.
Support : Bâti support entièrement métallique.
Grande robustesse. Mise au point : rapide par pi-
gnon/crémaillère à roulement à billes, fine par vis
micrométrique à commandes coaxiales de préci-
sion avec frein de serrage. Butée de protection
réglable. Mise au point : 15 mm ; graduation de la
mise au point fine : 0,002 mm
Tube : Tête de type Seidentopf binoculaire, incli-
nйe а 30°, tête orientable à 360°, écartement in-
terpupillaire réglable entre 54 et 75 mm, réglage
dioptrique ±5 pour les deux oculaires
Dispositif de polarisation : Polariseur et analy-
seur
