3B SCIENTIFIC

®

PHYSICS



1

Microscópio binocular, modelo 500 com dispositivo de polarização

U30721

Manual de instruções

08/08 ALF


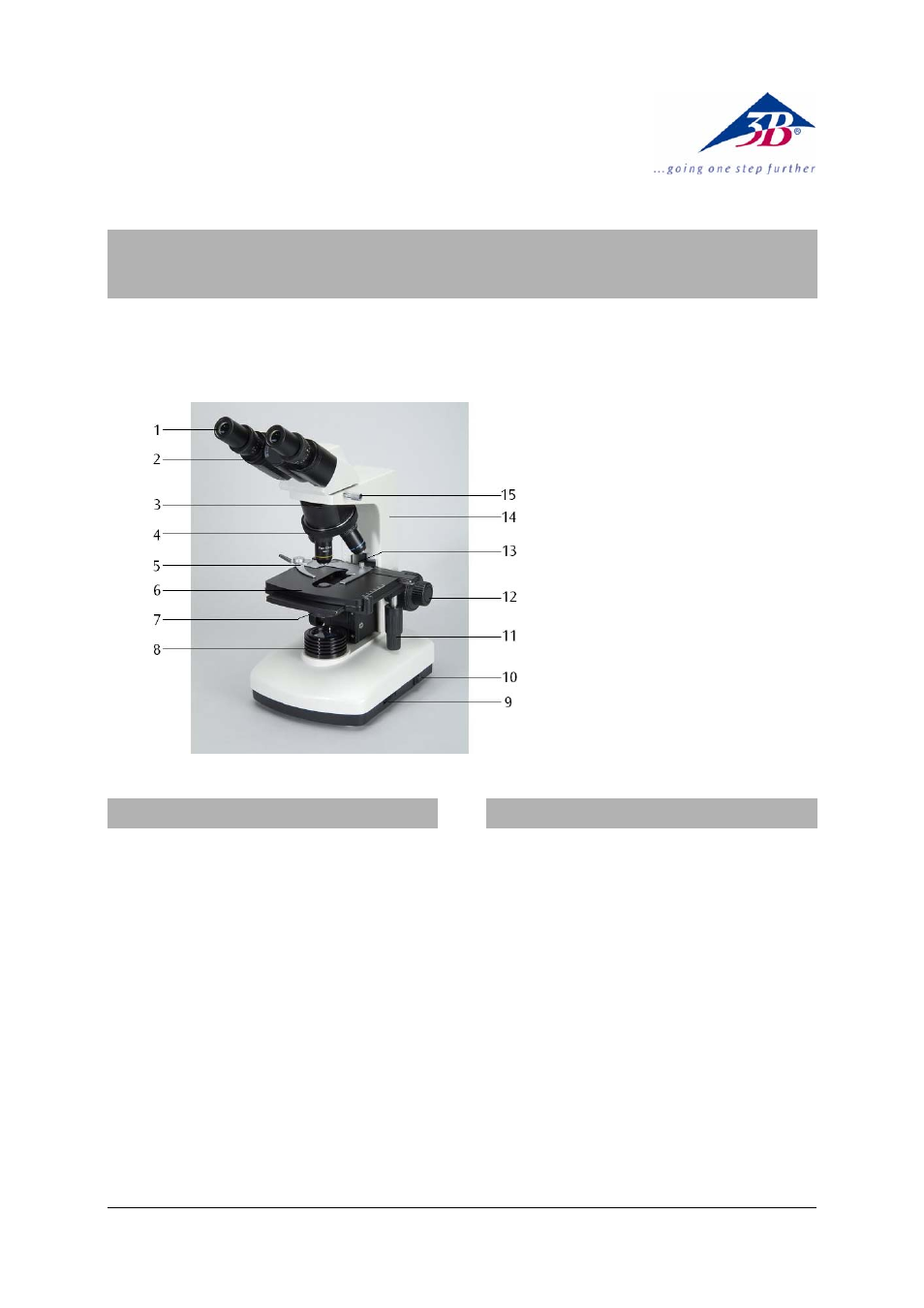

1 Ocular
2 Tubo
3 Abertura para a recepção do

analisador

4 Revólver

porta-objetivas

5 Introdutor de objeto
6 Platina

porta-objeto

7 Condensador com diafragma

de íris e porta-filtro

8 Iluminação
9 Regulador de iluminação
10 Interruptor elétrico
11 Ajuste coaxial do platina

porta-objeto

12 Engrenagem de ajuste

grosseira e fina com freio de
posicionamento

13 Rosca de fixação da platina

porta-objeto

14 Tripé
15 Rosca de fixação da cabeça do

microscópio


1. Indicações de segurança

O microscópio só deve ser conectado à rede
elétrica por meio de uma tomada equipada de
um pólo terra.

Antes de efetuar qualquer atividade de
manutenção deve-se sempre tirar o fio da
tomada elétrica.

O microscópio jamais deve entrar em contato
com qualquer líquido.

Não exercer qualquer pressão mecânica sobre
o microscópio.

Nunca toque com os dedos nas partes óticas do
microscópio.

Não utilize produtos de limpeza agressivos ou
solventes para limpar o microscópio.

Não desmontar ou separar as objetivas dos
oculares ao efetuar a limpeza.

Em caso de danificação ou defeito do
microscópio, não o conserte por si mesmo.

2. Descrição, dados técnicos

O microscópio binocular possibilita a observação
em duas dimensões de objetos (finas lâminas
cortadas de plantas ou animais) com um aumento
de 40 até 1500 vezes. É equipado com um
dispositivo de polarização.

Tripé: Pé de apoio inteiramente metálico e
robusto, braço de apoio fixado no pé; ajuste focal
por meio de botões de ajuste fino e grosseiro
coaxiais a ambos lados do pé de apoio, movidos
por rolamentos e com freio de posicionamento;
limite de aproximação ajustável para a proteção
das objetivas e dos suportes para objeto. Faixa
focal: 15 mm; divisão do ajuste focal fino:
0,002 mm

Tubo: Ocular binocular Seidentopf, vista inclinada
em 30°, ocular rotativo em 360°, distância entre
olhos ajustável entre 54 mm e 75 mm,
compensação de dioptria de ±5 para ambos
oculares
