3B SCIENTIFIC ® PHYSICS
1
Microscopio binocular, Modelo 500 con dispositivo de polarización
U30721
Instrucciones de uso
08/08 ALF

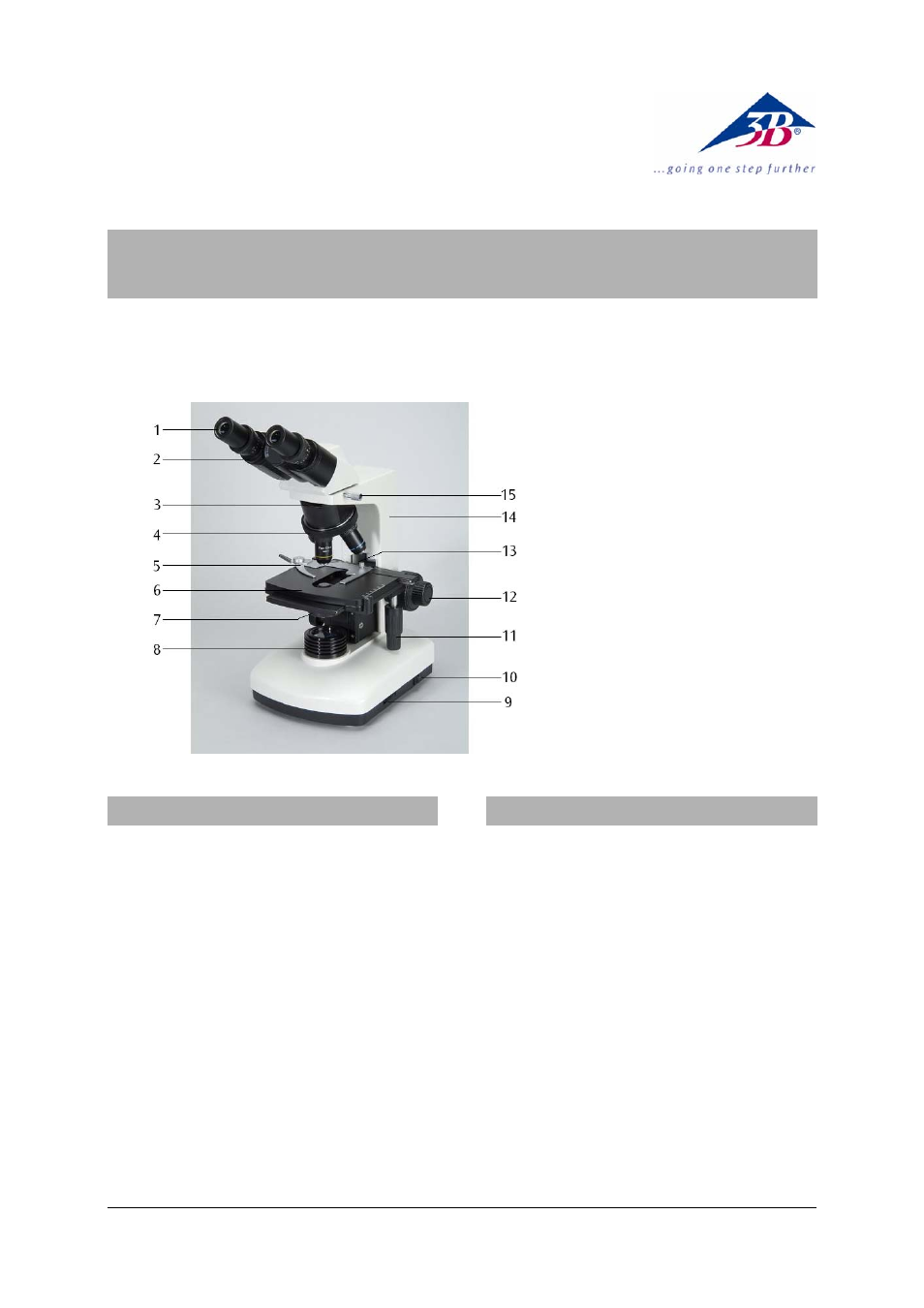

1 Ocular
2 Tubo
3 Ranura para la colocación del
analizador
4 Revólver portaobjetivos
5 Portaobjeto
6 Mesa de objetos
7 Condensador con diafragma
iris y portafiltros
8 Iluminación
9 Regulador de iluminación
10 Interruptor de red
11 Ajuste coaxial de la mesa de
objetos
12 Mando de ajuste fino y burdo
con freno de fijación
13 Tornillo de sujeción de la
mesa de objetos
14 Soporte
15 Tornillo de sujeción del
cabezal del microscopio
1. Aviso de seguridad
• El microscopio sólo se puede conectar a
tomacorrientes con puesta a tierra.
• Antes de realizar trabajos de mantenimiento o
reparación, se debe desconectar el enchufe de
la red.
• El microscopio no debe entrar en contacto con
ningún tipo de líquido.
• El microscopio no debe ser sometido a ningún
tipo de carga mecánica.
• No tocar con los dedos las piezas ópticas del
microscopio.
• No se debe usar ningún elemento agresivo ni
disolventes para limpiar el microscopio.
• No desmontar los objetivos y oculares para
limpiarlos.
• En caso de daños o de que el microscopio
presentara fallos, no trate de repararlo Ud.
mismo.
2. Descripción, datos técnicos
El microscopio binocular permite la observación
bidimensional de objetos (cortes delgados de tejido
animal o vegetal) ampliados entre 40 y 1500 veces.
Está dotado de un dispositivo de polarización.
Soporte: Soporte de metal macizo, brazo soporte
de montaje fijo en el pedestal; focalización por
medio de ambos botones coaxiales para
accionamiento burdo y fino con cojinete de bolas y
freno de enclavamiento; tope ajustable para
protección del portaobjetos y de los objetivos.
Alcance de focalización: 15 mm; divisiones de la
focalización 0,002 mm
Tubo: Cabezal binocular de Seidentopf, de
observación oblicua en 30°, Cabezal giratorio en
360°, ajuste de la distancia entre los ojos desde 54
mm hasta 75 mm, Compensación de dioptrías en
±5 para ambos oculares
Dispositivo de polarización: Polarizador y
analizador
