Sleep mode sequence – Rainbow Electronics DAB-CAM-C01 User Manual
Page 21

TCM8230MD
(A)
Ver. 1.20
04/01/05
21/27

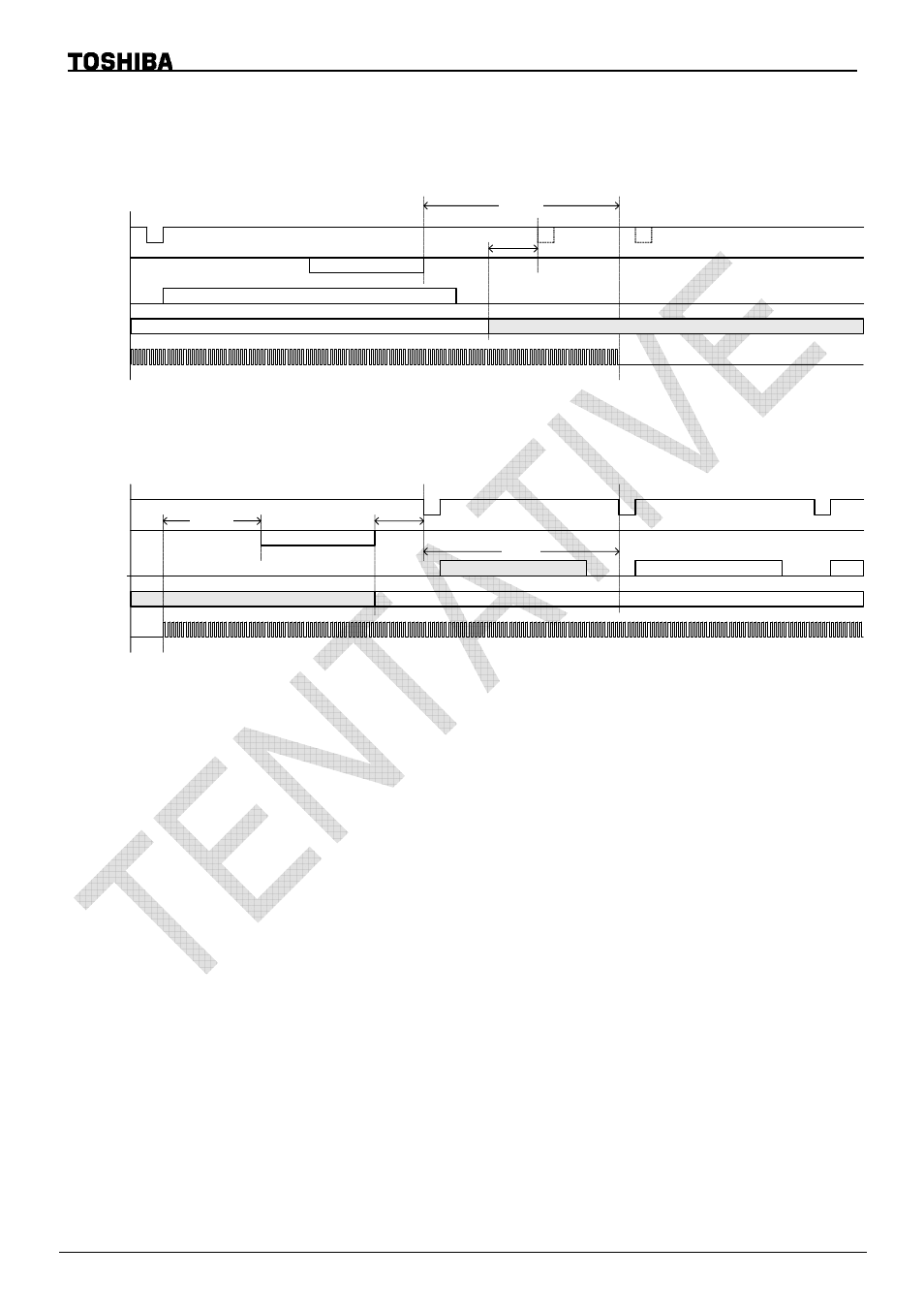

SLEEP MODE SEQUENCE
1. From normal operation to sleep mode
Sleep mode
VD
DOUT
*
SCL/SDA
Operation
Mode
Normal operation
Sleep Command
((VOUTPH + 3) - VRRPH) + 4
In default case: VOUTPH=35dec, VRRPH=38dec, ((35 + 3) - 38) + 4 = 4H
*
EXTCLK
2 frames
2. From sleep mode to normal operation
Sleep mode
VD
DOUT
SCL/SDA
Operation
Mode
Wake up Command
x
Normal operation
> 1 frame
D_MASK=1
EXTCLK
3H
Some registers data, AWB calculated data and ALC calculated data are kept the last values during sleep mode.
