PNEG-1830 54' Dura-Lok Plank and Support Manual
6. Layouts
54'-22" Monorail Spacing Layout

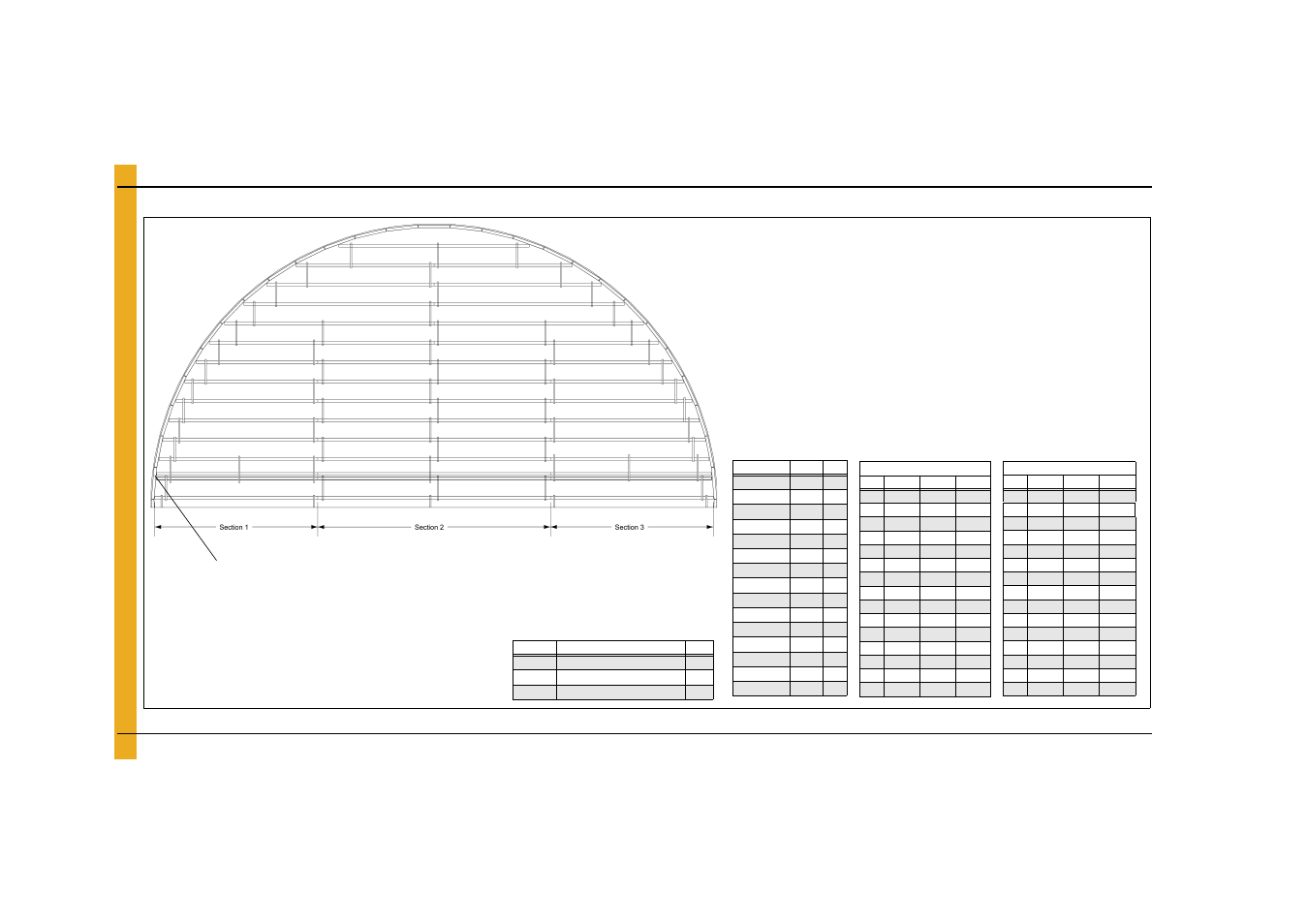

Figure 6K 54' Diameter Bin with 22" Monorail Spacing
Part #
Description
Qty
FL-404-22
22" Monorail Tie Bar
130
FL-7411
Monorail Strap 1-1/2" x 30" x 0.061"
80
S-280
#10-16 x 5/8" Zinc Self-Drilling Screw
530
Bill of Materials
Part #
Length
Qty
A-22MONO
264
18
A-21.25MONO
255
4
A-19.83MONO
238
4
A-18MONO
216
6
A-15.83MONO
190
4
A-15.41MONO
185
4
A-15.25MONO
183
8
A-15MONO
180
4
A-14.67MONO
176
4
A-14.08MONO
169
4
A-13.42MONO
161
4
A-13.1MONO
157
4
A-12.58MONO
151
4
A-11.5MONO
138
4
A-3MONO
36
73
54' Diameter 22" Spacing
Measurement in Inches
Rail # Section 1 Section 2 Section 3
1
185
264
185
* 2
183
264
183
3
183
264
183
4
180
264
180
5
176
264
176
6
169
264
169
7
161
264
161
8
151
264
151
9
138
264
138
10
255
255
0
11
238
238
0
12
216
216
0
13
190
190
0
14
157
157
0
15
216
0
0
16.46 m Diameter 55.88 cm Spacing
Measurement in Centimeters
Rail # Section 1 Section 2 Section 3
1
469.9
670.56
469.9
* 2
464.82
670.56
464.82
3
464.82
670.56
464.82
4
457.2
670.56
457.2
5
447.04
670.56
447.04
6
429.26
670.56
429.26
7
408.94
670.56
408.94
8
383.54
670.56
383.54
9
350.52
670.56
350.52
10
647.7
647.7
0
11
604.52
604.52
0
12
548.64
548.64
0
13
482.6
482.6
0
14
398.78
398.78
0
15
548.64
0
0
NOTE: Fifty five (55) total outer perimeter 3' monorail
pieces. See
for leg support details.
* NOTE: This special monorail run is used
to support the floor plank at the split.
