PNEG-1830 54' Dura-Lok Plank and Support Manual
6. Layouts
54'-18" Monorail Spacing Layout

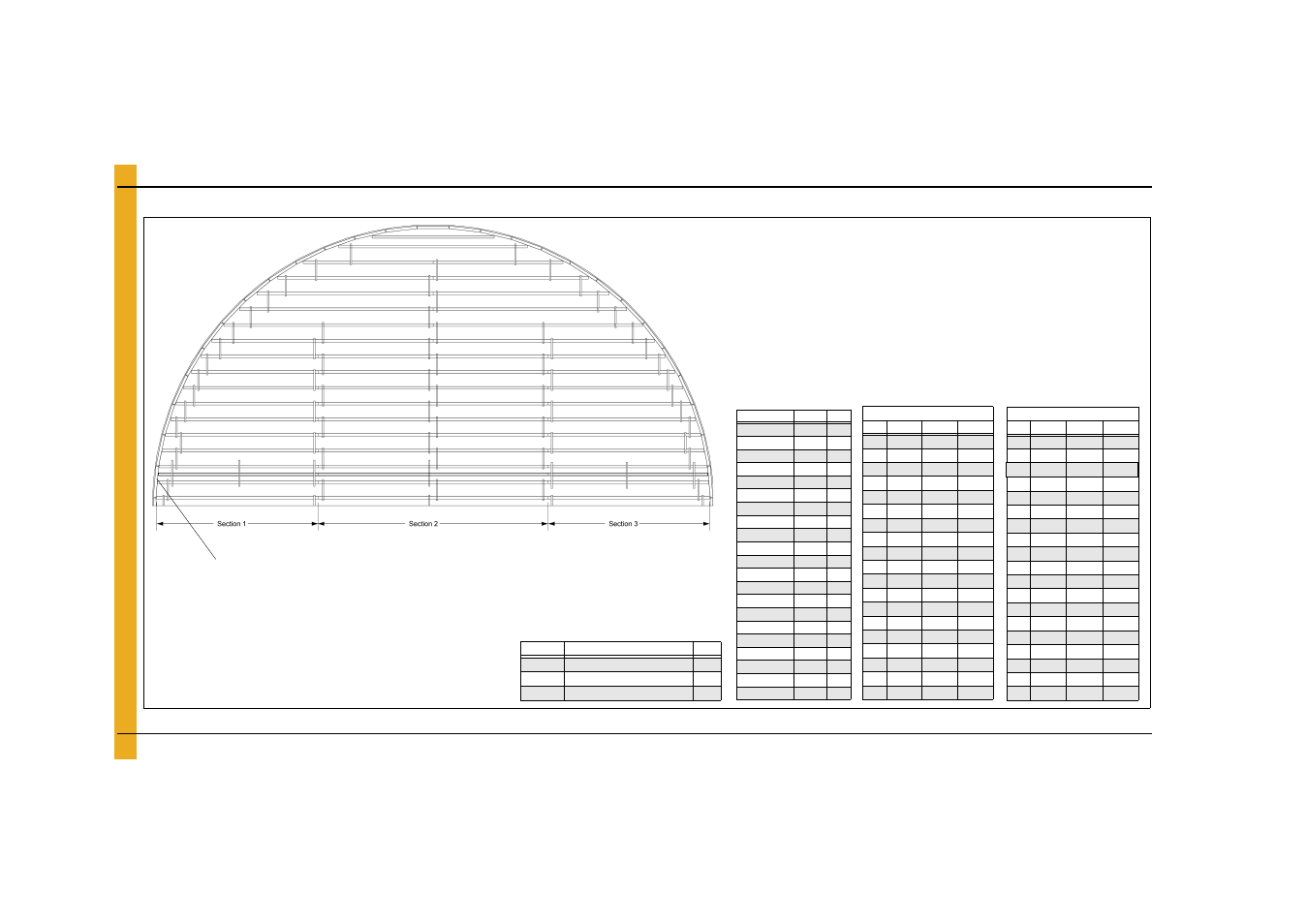

Figure 6G 54' Diameter Bin with 18" Monorail Spacing
Part #
Description
Qty
FL-404-18
18" Monorail Tie Bar
150
FL-7411
Monorail Strap 1-1/2" x 30" x 0.061"
80
S-280
#10-16 x 5/8" Zinc Self-Drilling Screw
590
Bill of Materials
Part #
Length
Qty
A-22MONO
264
22
A-21.16MONO
254
4
A-20MONO
240
4
A-18.5MONO
222
4
A-18MONO
216
2
A-16.8MONO
202
4
A-15.41MONO
185
4
A-15.3MONO
184
4
A-15.25MONO
183
4
A-15.17MONO
182
4
A-14.9MONO
179
4
A-14.83MONO
178
4
A-14.58MONO
175
4
A-14.08MONO
169
4
A-13.58MONO
163
4
A-12.83MONO
154
4
A-12.42MONO
149
4
A-12.1MONO
145
4
A-11.7MONO
140
2
A-11.17MONO
134
4
A-3MONO
36
73
54' Diameter 18" Spacing
Measurement in Inches
Rail # Section 1 Section 2 Section 3
1
185
264
185
2
184
264
184
* 3
183
264
183
4
182
264
182
5
179
264
179
6
175
264
175
7
169
264
169
8
163
264
163
9
154
264
154
10
145
264
145
11
134
264
134
12
254
254
0
13
240
240
0
14
222
222
0
15
202
202
0
16
178
178
0
17
149
149
0
18
216
0
0
19
140
0
0
16.46 m Diameter 45.72 cm Spacing
Measurement in Centimeters
Rail # Section 1 Section 2 Section 3
1
469.9
670.56
469.9
2
467.36
670.56
467.36
* 3
464.82
670.56
464.82
4
462.28
670.56
462.28
5
454.66
670.56
454.66
6
444.5
670.56
444.5
7
429.26
670.56
429.26
8
414.02
670.56
414.02
9
391.16
670.56
391.16
10
368.3
670.56
368.3
11
340.36
670.56
340.36
12
645.16
645.16
0
13
609.6
609.6
0
14
563.88
563.88
0
15
513.08
513.08
0
16
452.12
452.12
0
17
378.46
378.46
0
18
548.64
0
0
19
355.6
0
0
NOTE: Fifty five (55) total outer perimeter 3' monorail
pieces. See
for leg support details.
* NOTE: This special monorail run is used
to support the floor plank at the split.
