D606558 (VA)
D606557(VA)
D606557
D606558
6.
5.
2.
3.
4.
7.
1.
8.
6.
3.
4.
2.
1.
5.
7.

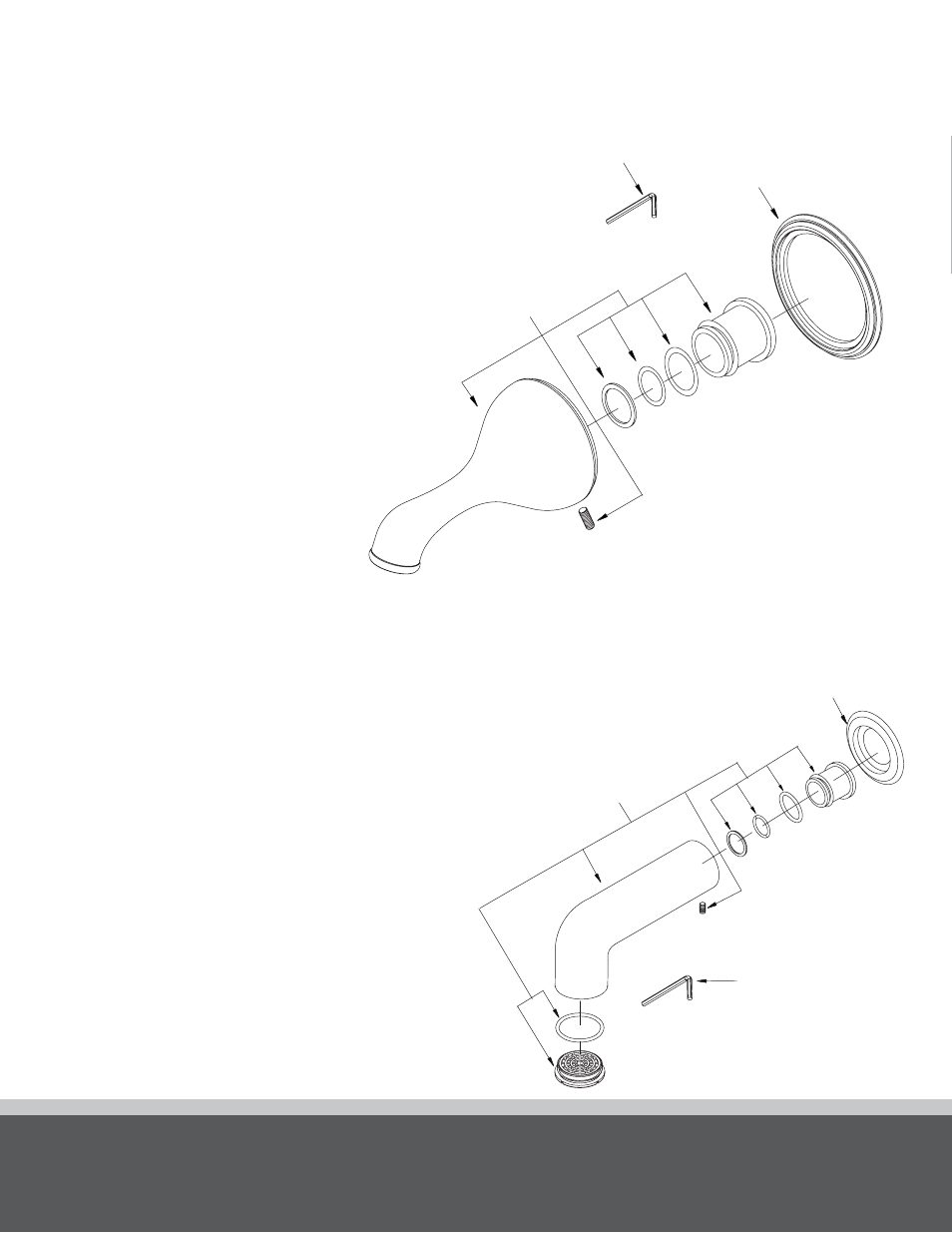

1 . Spout Assembly/Ensamblaje de vertedor/
Assemblage
du bec
2. Spout Sleeve Assembly/Ensamblaje del manga de vertedor/
Assemblage de manchon de bec
3. O-Ring(Ø13/16" ID * Ø1" OD)/
Empaque circular(Ø13/16 pulg. ID * Ø1 pulg. OD)/
Joint torique(Ø13/16 po ID * Ø1 po OD)
4. O-Ring(Ø9/16" ID * Ø13/16" OD)/
Empaque circular(Ø9/16 pulg. ID * Ø13/16 pulg. OD)/
Joint torique(Ø9/16 po ID * Ø13/16 po OD)
5. Screw(1/4" -20 UNC * 7/16" L)/
Tornillo(1/4 pulg. -20 UNC * 7/16 pulg. L)/
Vis(1/4 po -20 UNC * 7/16 po L)
6 . Spout Escutcheon/Escudo del vertedor/Écusson de bec
7. Hex Wrench/Llave hexagonal/Clé hexagonale
A523265
A603187
A004518
A004517
A075206
A303071
A031202
1 . Spout Assembly/Ensamblaje de vertedor/Assemblage du bec
2. Spout Sleeve Assembly/Ensamblaje del manga de vertedor/
Assemblage de manchon de bec
3. O-Ring(Ø13/16" ID * Ø1" OD)/
Empaque circular(Ø13/16 pulg. ID * Ø1 pulg. OD)/
Joint torique(Ø13/16 po ID * Ø1 po OD)
4. O-Ring(Ø9/16" ID * Ø13/16" OD)/
Empaque circular(Ø9/16 pulg. ID * Ø13/16 pulg. OD)/
Joint torique(Ø9/16 po ID * Ø13/16 po OD)
5. Screw(1/4" - 20 UNC * 7/16" L)/
Tornillo(1/4 pulg. - 20 UNC * 7/16 pulg. L)/
Vis(1/4 po - 20 UNC * 7/16 po L)
6. Flow Straightener/Boquilla emparejadora de flujo/
Stabilisateur
d'écoulement
7 . Spout Escutcheon/Escudo del vertedor/Écusson de bec
8. Hex Wrench/Llave hexagonal/Clé hexagonale
A523264
A603187
A004518
A004517
A075206
A603646
A303070
A031202
