Español - 2

Español - 3

Tijeras

Nivel de carpintero

Lápiz

Material sellante

Taladro

Un trapo

Alcohol de fricción

herramIentas necesarIas

dImensIones de Producto

Rubbing

Alcohol

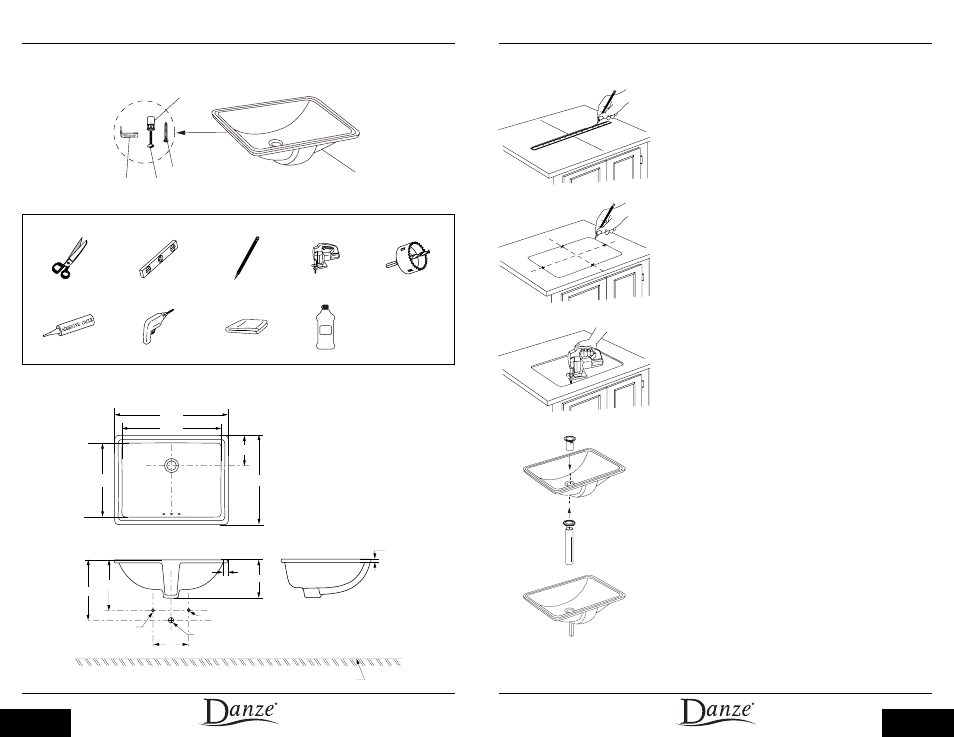

InstruccIones Para la InstalacIón

1. Utilice un lápiz para marcar ligeramente los
ejes longitudinales para ubicar el lavabo (A) en
la plancha o encimera.

2. Corte la plantilla (Z). Haga coincidir las flechas
de los ejes longitudinales de la plantilla (Z) con
los ejes longitudinales marcados en la plancha
o encimera. Trace una línea que siga el borde
exterior de la plantilla (Z). (El dibujo acotado a
la derecha de la plantilla indica la superficie que
se sugiere taladrar para un grifo para lavabo con
manijas de abertura amplia (no incluido). Antes
de taladrar la plancha o la encimera, compruebe
que detrás de la parte que va a cortar hay espa-
cio suficiente para el grifo.)

3. Corte la abertura en la plancha o en la en-
cimera siguiendo la línea trazada.

4. Instale el desagüe (no incluidos) en el lavabo
(A) siguiendo las instrucciones del fabricante.

5. Instale el lavabo (A) en la parte inferior de la
plancha o de la encimera con las piezas de insta-
lación (D) provistas.

Sierra de perforación

SUELO ACABADO

3/8

FRÍO

3/8

CALIENTE

1

1/4

DESAGÜE

8”

13

1/2

10

6

3/4

18

3/4

16

7/8

5

1/4

14

1/2

12

5/8

5/8

7/8

Sierra de calar

( Y ) Guía de piezas bajo garantía

P

E

J

C

A

D
