LEDC09
V. 01 – 12/09/2013 11 ©Velleman nv
6. DMX-sturing
Het toestel met DMX-sturing instellen:
1. Zet DIP-schakelaar 10 op OFF.
2. Sluit de externe DMX-controller aan op de DMX-ingang.
Opgelet: Gebruik 8P8C-aansluitingen of 3-polige XLR-
aansluitingen. Gebruik nooit beide aansluitingen tegelijk.

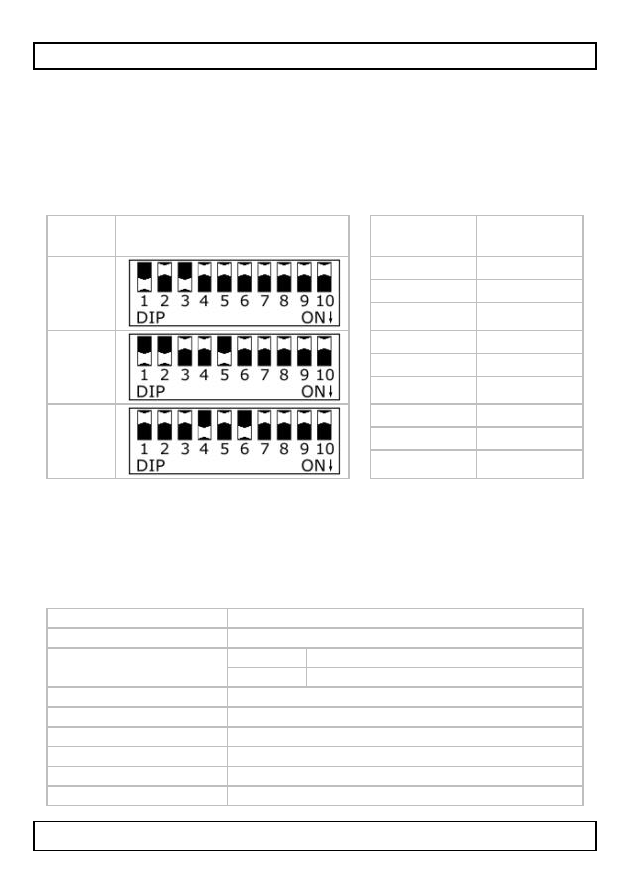

3. Stel het DMX-adres in met DIP-schakelaars 1-9:
Adres DIP-schakelaars Schakelaar Binaire
waarde
5
1 1
2 2
3 4
19
4 8
5 16
6 32
40
7 64
8 128
9 256
Zet meerdere DIP-schakelaars op ON en tel hun overeenkomstige
waarden op, om het gewenste DMX-adres in te stellen. Bijvoorbeeld:
staat alleen DIP-schakelaar 8 op ON, dan is het DMX-adres 128. Zet
DIP-schakelaars 1, 2 en 5 op ON (1 + 2 + 16 = 19), om DMX-adres
19 te verkrijgen.
7. Technische specificaties
DMX-kanalen
4
voeding 12-24 VDC (niet meegelev.)
voedingsuitgang 12 V < 192 W
24 V < 384 W
uitgangsstroom 4 x 4 A
ingangssignaal DMX512
grijswaarden 256 (8 bits)
PWM-frequentie ± 2600 Hz
gewicht 310 g
afmetingen 165 x 68 x 40 mm
