VDPLPS3612x
03.03.2011 21
• Beachten Sie, dass alle Geräte über eine geerdete Steckdose und nicht über einen Regelwiderstand oder
Dimmkreis versorgt werden, auch wenn Sie den Regelwiderstand oder den Dimmkrei
Schalter (0% bis 100%) verwenden.
• Die Installation muss vor Inbetriebnahme von einem Experten genehmigt werden.
7. Anwendung
• Stellen Sie den gewünschten Modus über die Modus-Taste [1A] ein. Der ausgewählte Modus befindet sich
im Display (siehe Liste unten).
• Ändern Sie die Einstellungen mit der UP- [1B] oder DOWN-Taste [1C] ein.

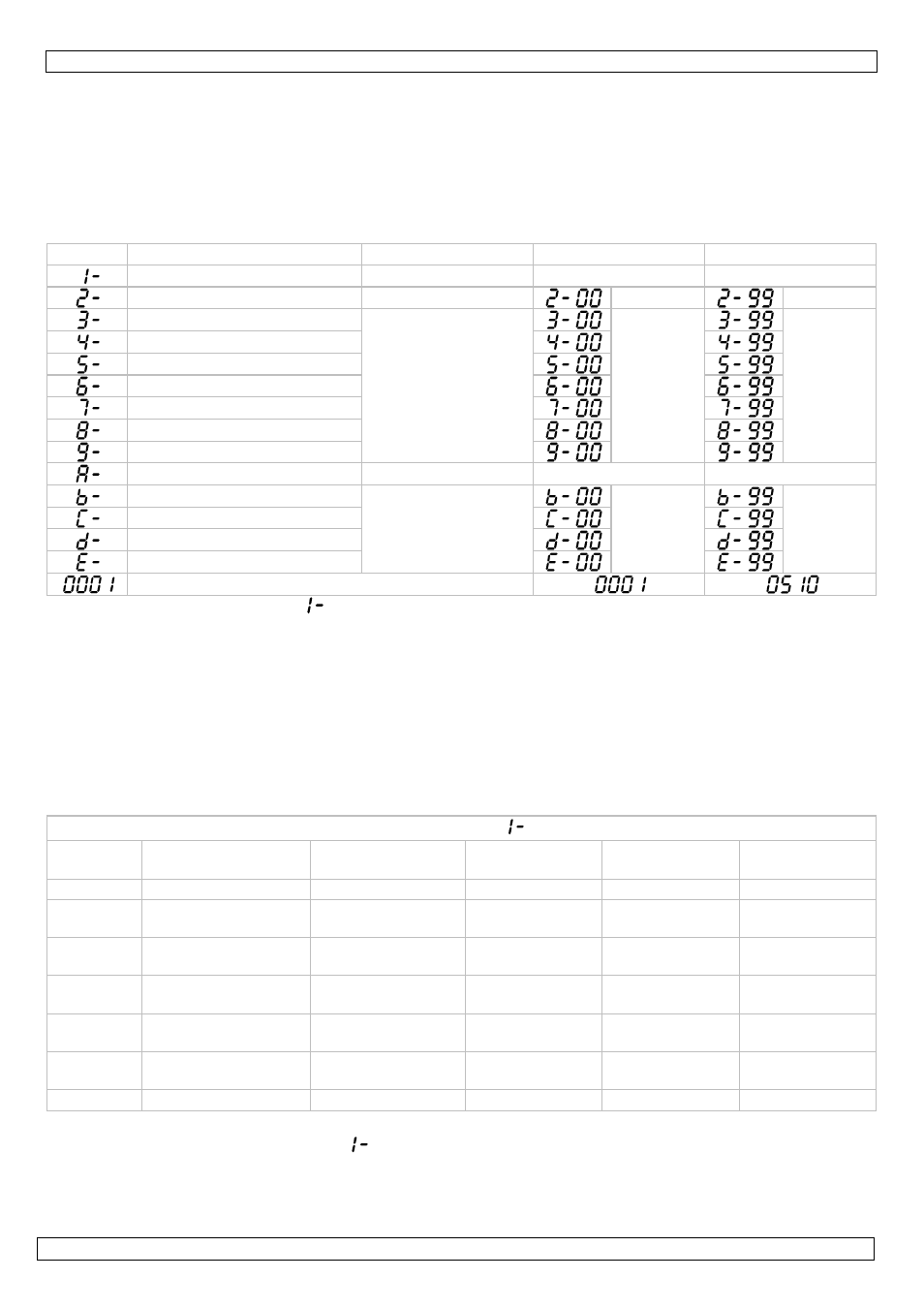

Display Mode Einstellungen von
DMX siehe Liste unten -
musikgesteuert Empfindlichkeit max.
rot (R)
Helligkeit off
grün (G)
blau (B)
R + G
R + B
B + G
R + G + B
Black Out alle LEDs aus -
R +G + B Blitz
Geschwindigkeit schnell
Farbwechsel, 7 Farben
Blinken, 7 Farben
Fade, 7 Farben
DMX-Adresse
• Wählen Sie den DMX-Modus ( ) aus, stellen Sie dann zuerst die DMX-Adresse ein
• Alle DMX-gesteuerten Geräte brauchen eine digitale Startadresse, sodass das richtige Gerät auf die Signale
reagieren kann. Diese digitale Startadresse ist die Kanalnummer, von der das Gerät die Befehle der DMX
Steuerung empfängt und ausführt. Sie können dieselbe Startadresse für eine ganze Gruppe von Geräten
verwenden oder eine separate Startadresse für jedes Gerät eingeben.
• Wenn alle Geräte dieselbe Startadresse haben, werden sie auf einem spezifischen Kanal das Steuersignal
empfangen. Mit anderen Worten, wenn Sie die Einstellungen von einem Kanal ändern, werden alle Geräte zur
gleichen Zeit beeinflusst. Wenn Sie verschiedene Adressen einstellen, wird jedes Gerät auf einem anderen
Kanal Signale empfangen. Wenn Sie die Einstellungen ändern, wird nur das besagte Gerät beeinflusst.
• Im Falle des 5-Kanal VDPLPS3612X, werden Sie die Startadresse des ersten Gerä
zweiten Einheit auf 6 (1 + 5) (CH6~10), der dritten Einheit auf 11 (6 + 5) (CH11~1
müssen.
DMX-Modus ( )
CH1
(Modus)
Funktion CH2
(Geschwindigkeit)
CH3
(rot)
CH4
(grün)
000 ~ 025 Black out - - -
026 ~ 050
R, G, B 000 ~ 255
dimmer
000 ~ 255 000 ~ 255
051 ~ 100
flash 000 ~ 255
langsam ~ schnell
000 ~ 255
Helligkeit
000 ~ 255
Helligkeit
101 ~ 150 Farbwechsel, 7 Farben
000 ~ 255
langsam ~ schnell
- -
151 ~ 200 Blinken, 7 Farben
000 ~ 255
langsam ~ schnell
- -
201 ~ 240
musikgesteuert 000 ~ 255
langsam ~ schnell
- -
241 ~ 255 alles R, G, B - - -
• Um den Slave-Modus zu verwenden, verbinden Sie zuerst die Geräte (siehe §6b
• Stellen Sie jedes Slave-Gerät auf ein.
©Velleman nv
Beachten Sie, dass alle Geräte über eine geerdete Steckdose und nicht über einen Regelwiderstand oder
Dimmkreis versorgt werden, auch wenn Sie den Regelwiderstand oder den Dimmkreis als EIN/AUS-
Die Installation muss vor Inbetriebnahme von einem Experten genehmigt werden.
Der ausgewählte Modus befindet sich
bis
-
max. min.
max.
-
schnell langsam
Adresse ein.
gesteuerten Geräte brauchen eine digitale Startadresse, sodass das richtige Gerät auf die Signale
digitale Startadresse ist die Kanalnummer, von der das Gerät die Befehle der DMX-
Steuerung empfängt und ausführt. Sie können dieselbe Startadresse für eine ganze Gruppe von Geräten
le Geräte dieselbe Startadresse haben, werden sie auf einem spezifischen Kanal das Steuersignal
empfangen. Mit anderen Worten, wenn Sie die Einstellungen von einem Kanal ändern, werden alle Geräte zur
en einstellen, wird jedes Gerät auf einem anderen
Kanal Signale empfangen. Wenn Sie die Einstellungen ändern, wird nur das besagte Gerät beeinflusst.
, werden Sie die Startadresse des ersten Gerätes auf 1 (CH1~5), der
n Einheit auf 6 (1 + 5) (CH6~10), der dritten Einheit auf 11 (6 + 5) (CH11~15) usw. einstellen
CH4
(grün)
CH5
(blau)
- -
000 ~ 255 000 ~ 255
000 ~ 255
Helligkeit
000 ~ 255
Helligkeit
- -
- -
- -
- -
§6b).
