VTLAN3 VELLEMAN 8
• Sélectionner le mode de contrôle automatique ou manuel.
• Lorsque le testeur se trouve en mode automatique, les LEDs s’allumeront de gauche à droite. En mode
manuel, enfoncer le bouton TEST pour avancer pas par pas.
• Les indicateurs supérieurs montrent le signal de transmission ; les indicateurs inférieurs montrent le signal
de réception. Lorsque les deux indicateurs sont allumés séquentiellement, le câble est fonctionnel. Dans le

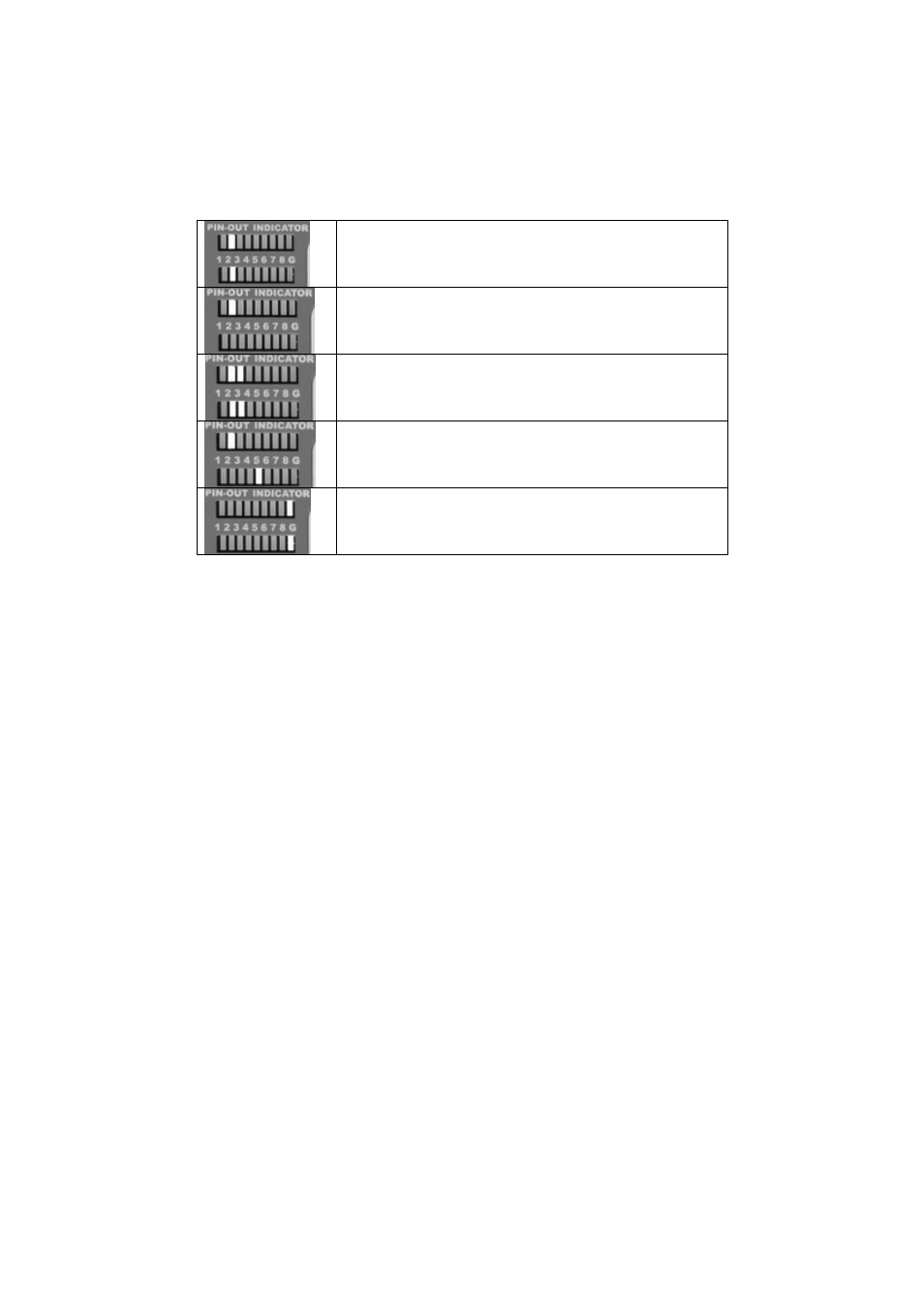

cas contraire, consulter le diagramme ci-dessous pour analyser et trouver l’erreur :
Bonne connexion
Câblage ouvert : 2 ième câble non dûment connecté
Court-circuit entre la 2 ième et la 3 ième connexion
Connexion croisée entre la 2 ième et la 5 ième connexion
Terre : contrôle du blindage
b. Contrôle de câbles coaxiaux de type BNC
• Utiliser les câbles adaptateurs. Insérer un bout du câble BNC dans le testeur (SEND) et l’autre bout dans le
module distant.
• Brancher le testeur.
• Sélectionner le mode manuel comme il n’y a que deux indications : la première indication démontre l’état
du conducteur interne tandis que le second démontre l’état du blindage.
c. Contrôle à distance
• Insérer un bout du câble dans la connexion RJ45 (SEND) et l’autre bout dans un autre testeur ou dans le
module distant.
• Si le câble se trouve derrière un mur ou dans le sol, et que vous ne voyez que le connecteur, utiliser un
des câbles adaptateur ou le câble RJ45 (voir ill.).
• Lire les signaux de réception à partir du module distant.
4. Spécifications techniques
Alimentation
pile 9V (référence 6F22, 6LR61, non incl.)
Temps d’échantillonnage 4 secondes
Dimensions
Testeur 103 x 52 x 27mm
Module distant 103 x 30 x 27mm
Poids 250g
Compatible avec RJ45, 10 Base-T, Token Ring, RJ11/12 USOC & câbles BNC coaxiaux
Pour plus d’information concernant cet article, visitez notre site web www.velleman.eu.
Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable.
