a. Testen van RJ45- en aanverwante kabels
• Steek één einde van de kabel in de RJ45-aansluiting (SEND) en het andere eind in de RJ45-aansluiting
(RECEIVE).
• Schakel het toestel in.
• Selecteer de automatische of manuele testmodus.
• In automatische testmodus zullen de zendaanduidingen gestaag oplichten van links naar rechts. Indien u
voor de manuele testmodus hebt gekozen, moet u op TEST drukken om telkens een stap verder te gaan.
• De bovenste rij led’s geeft het zendsignaal weer, de onderste rij geeft de ontvangen signalen weer. Indien
beiden simultaan oplichten, is de kabel in orde. Raadpleeg de tabel heironder om de foutbepaling te
interpreteren:

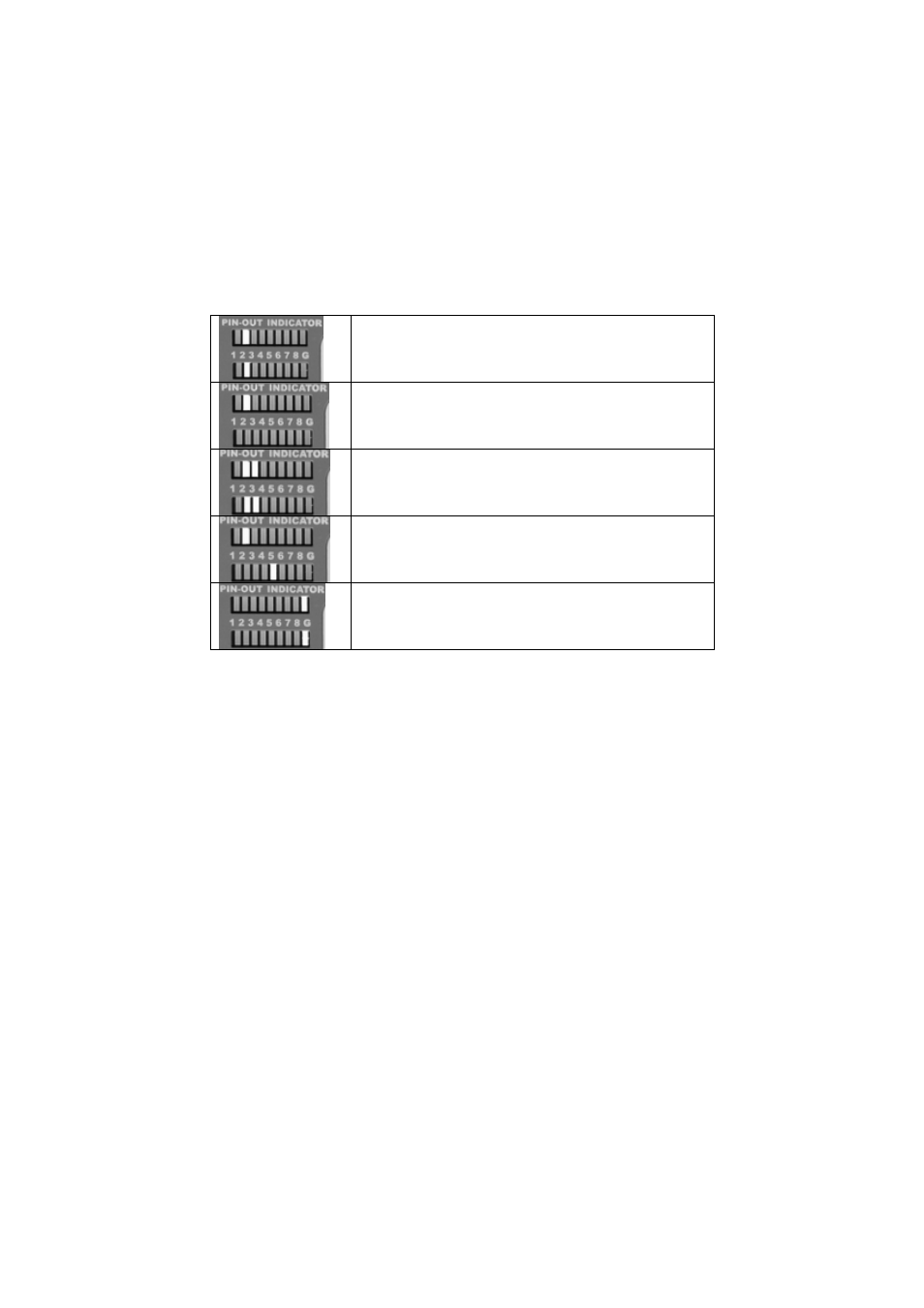

Goede verbinding
Open circuit: connectie 2 niet aangesloten
Kortsluiting: connecties 2 en 3 liggen kortgesloten
Kruisverbinding tussen connecties 2 en 5
Aarding correct verbonden
b. Testen van coaxiale BNC-kabels
• Maak gebruik van de adapterkabels. Steek één eind van de kabel in de SEND-aansluiting, steek het
andere eind in de terminator.
• Schakel het toestel in.
• Aangezien er maar twee aanduidingen worden weergegeven, is het raadzaam om de manuele testmodus
te gebruiken. De eerstee aanduiding geeft weer of de binnendraad van de coaxiale kabel verbonden is. De
tweede aanduiding geeft weer of de aarding verbonden is.
c. Testen op afstand
• Steekéén kabeleind in de SEND-aansluiting en het andere eind in een andere LAN-tester of een terminator.
• Indien de kabel achter een muur is bevestigd, kunt u gebruik maken van de adapterkabel of het
zelftestkabeltje (zie fig.).
• Lees vervolgens de ontvangstaanduiding af van de terminator.
4. Technische specificaties
Voeding 9V-batterij (order code 6F22, 6LR61, niet meegelev.)
Tijdsinterval automatische scan 4 seconden
Afmetingen
LAN-tester 103 x 52 x 27mm
Terminator 103 x 30 x 27mm
Gewicht 250g
Ondersteunt RJ45, 10 Base-T, Token Ring, RJ11/12 USOC & coaxiale BNC-kabels
Voor meer informatie omtrent dit product, zie www.velleman.eu.
De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.
