VDPDP134 VELLEMAN 11
• Il est interdit de modifier l'appareil pour des raisons de sécurité.
• La garantie est invalidée si vous enlevez l'autocollant portant le numéro de série. Employez le VDPDP134
uniquement pour les applications décrites dans ce manuel afin d'éviter les courts-circuits, les brûlures, les
électrochocs, etc. Un usage interdit peut occasionner des dommages et annule d'office la garantie.
4. Description
a) Panneau frontal (voir p. 2)
1. Coupe-circuits automatiques 20A
2. Réglage de préchauffe (max. 50%)
3. Indication d’alimentation
4. Indicateurs DMX pour canal de sortie DMX
5. Indicateur DMX "ON"
6. Interrupteur d’alimentation
7. Faders de sortie pour canal DMX : règlent le niveau de sortie (niveau de variation) de chaque canal
8. Adresse de départ DMX : à régler avec les commutateurs DIP
9. Indicateur de charge
b) Panneau arrière (voir en bas de la p. 2)
10. Entrée analogique (0-10Vcc)
11. Sortie analogique
12. Entrée DMX (3 broches XLR mâle)
13. Sortie DMX (3 broches XLR femelle)
14. Prises Schuko
15. Prise d’alimentation

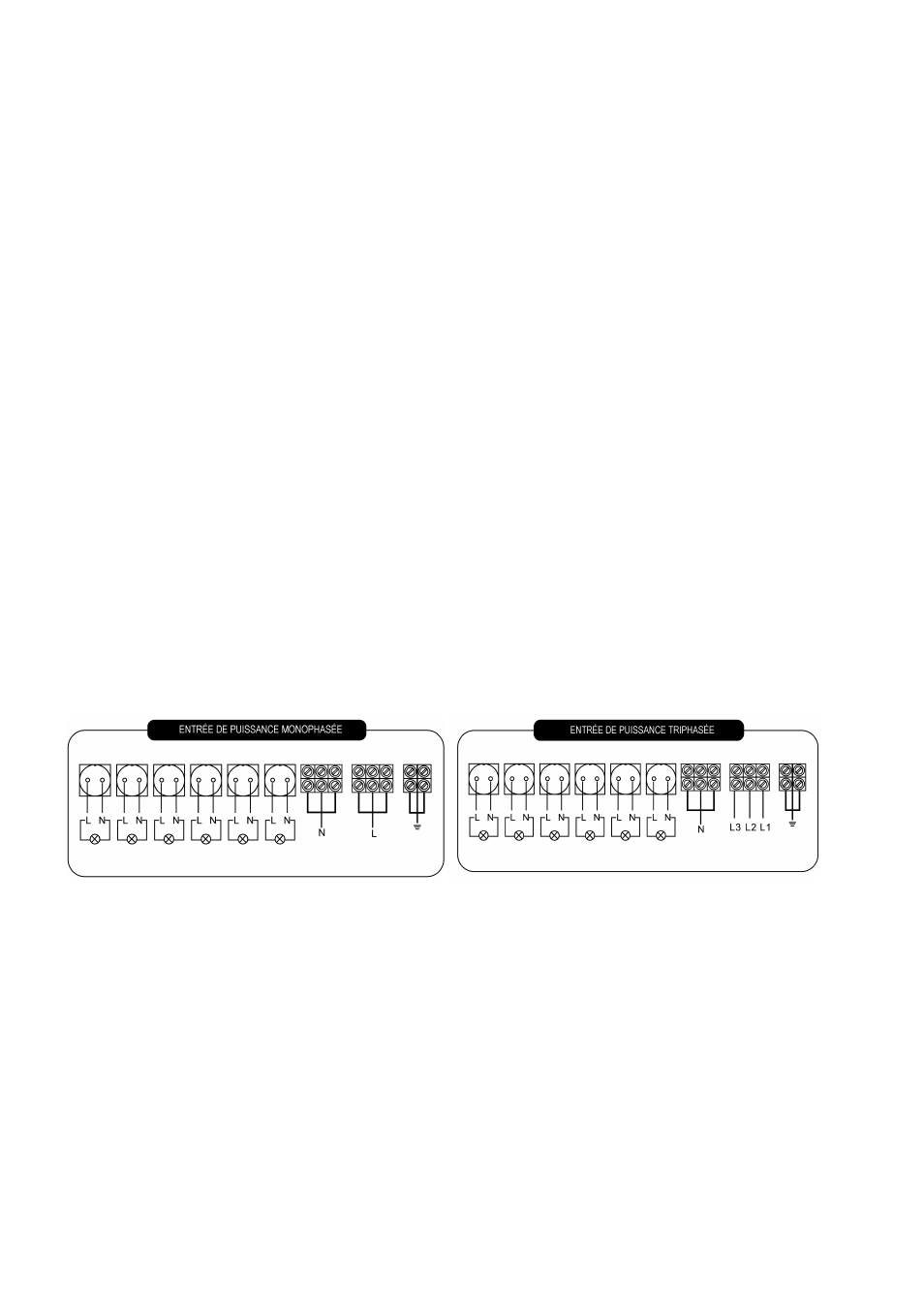

c) Connexions
Ouvrez le couvercle du compartiment pour la connexion de la charge et connectez le réseau et la charge selon la
figure ci-dessus.
5. Instructions d’opération
Opération manuelle
: Possible à l’aide des faders de canal quand ni un pilotage DMX, ni un pilotage analogique
est utilisé. Glissez les faders de haut en bas et vice-versa pour régler la sortie (niveau de
variation) par canal.
Préchauffe : Permet de régler le niveau de sortie min. (entre 0 et 50%). Ceci prolonge la vie des
lampes.
Entrée analogique : Connectez le contrôleur analogique selon le schéma ci-dessus. L’appareil pourvoit le
contrôleur de l’alimentation CC nécessaire.
Entrée DMX : Le bloc de puissance est capable de recevoir des signaux DMX512. Réglez l’adresse de
départ de l’appareil à l’aide des commutateurs DIP. Quand le 10 iéme commutateur est ON,
tous les canaux réagissent ensemble et sont instaurés sur le même niveau.
