Kanal 12 Farbenmakros
192 199 Makro 23
200 207 Makro 24
208 215 Makro 25
216 223 Makro 26
224 231 Makro 27
232 239 Makro 28
240 247 Makro 29
248 255 Makro 30
Kanal 13 Effektrad
0 70 Volle lichtstraal
71 230 Strahldiffraktion
231 255 Matter Filter
Kanal 14 Zoom 0 255 Von 7 bis 28°
Kanal 15 Shutter
0 31 Shutter geschlossen
32 63 Shutter offen
64 95 Von langsam auf schnell (max. 10 Blitze/Sek.)
96 127 Shutter offen
128 159 pulsierender Effekt (von langsam auf schnell)
160 191 Shutter offen
192 223 beliebiger Stroboskopeffekt
224 255 Shutter offen
Kanal 16 Dimmer 0 255 Intensität von 0 – 100%
b. Kanalfunktion im 8-bits Protokoll
Kanal 1 Pan Kanal 8 Cyan
Kanal 2 Tilt Kanal 9 Geschwindigkeit
CMY
Kanal 3 Pan- /
Tiltgeschwindigkeit
Kanal 10 Farbmakros
Kanal 4 Reset - Lampe
ein/aus
Kanal 11 Effekt
Kanal 5 Farbrad 1 Kanal 12 Zoom
Kanal 6 Gelb Kanal 13 Shutter
Kanal 7 Magenta Kanal 14 DImmer
c. DMX512-Anschluss
Verbinden Sie ein XLR-Kabel mit dem XLR-Ausgang des Controllers und den XLR-Eingang der VDP575MHW16FL.
Sie können mehrere VDP575MHW16FL in Serie verbinden. Die Verbindung muss mit einem zweipoligen
geschirmten Kabel und mit XLR Ein- und Ausgangsverbindung erfolgen.

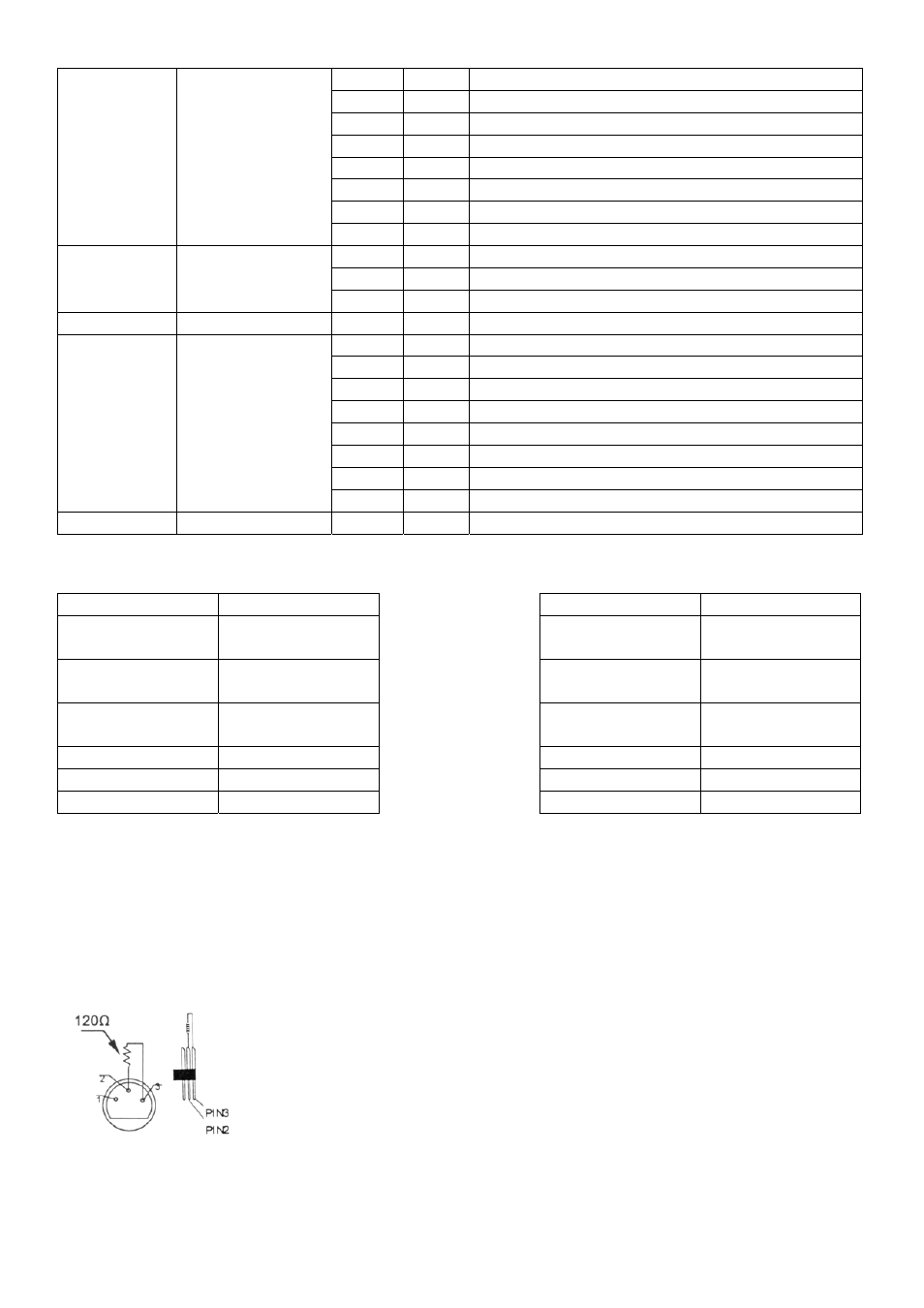

d. DMX-512-Kette mit Terminierung
Es empfiehlt sich eine DMX-Terminierung wenn das DMX-Kabel eine große Distanz
überbrücken muss oder in einer Umgebung mit vielem elektrischen Geräusch verwendet
wird (z.B. Diskothek). Die Terminierung verhindert Korruption des digitalen
Kontrollesignals durch elektrisches Geräusch. Die DMX-Terminierung ist nur ein XLR-
Stecker mit einem Widerstand von 120Ω zwischen Pol 2 und Pol 3. Dieser XLR-Stecker
wird dann in den XLR-Ausgang am letzten Gerät gesteckt. Siehe Abbildung links.
