VDP575MHW16FL_v3 HQPOWER 27
Canal 15 Shutter
0 31 Shutter cerrado
32 63 Shutter abierto
64 95 De lento a rápido (max. 10 destellos/seg.)
96 127 Shutter abierto
128 159 Efecto de impulso (de lento a rápido)
160 191 Shutter abierto
192 223 Efecto estroboscopio arbitrario
224 255 Shutter abierto
Canal 16 Dimmer 0 255 Intensidad de 0 – 100%
b. Función de los canales en el modo protocolo 8 bits
Canal 1 Pan Canal 8 Cyan
Canal 2 Tilt Canal 9 Velocidad CMY
Canal 3 Velocidad pan / tilt Canal 10 Macros de color
Canal 4 Reinicialización –
Bombilla on / off
Canal 11 Efecto
Canal 5 Disco de color 1 Canal 12 Zoom
Canal 6 Amarillo Canal 13 Shutter
Canal 7 Magenta Canal 14 Dimmer
c. Conexión DMX512
Conecte el cable con conector XLR (incl.) a la salida XLR hembra de 3 polos del controlador y el otro conector XLR
macho de 3 polos a la entrada de la VDP575MHW16FL. Es posible conectar varias VDP575MHW16FL en serie.
Use un cable blindado de doble hilo conductor con conectores XLR de entrada y de salida.

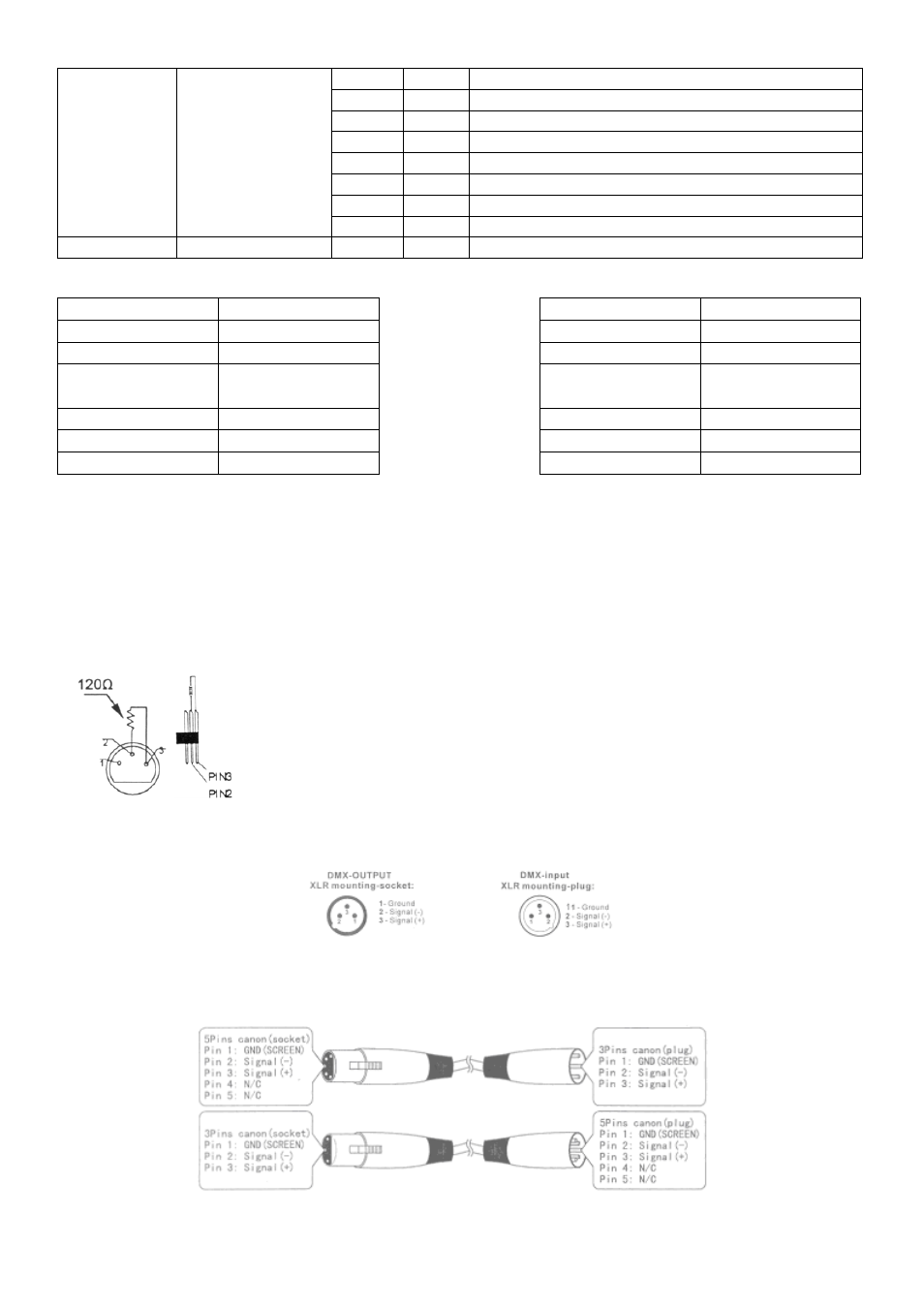

d. Conexión DMX512 con una terminación
Se recomienda una terminación DMX si el cable DMX debe cubrir una gran distancia o si
se usa en un medio ambiente con mucho ruido eléctrico (p.ej. una discoteca). La
terminación impide que el ruido eléctrico corrompa la señal de control numérico. La
terminación DMX no es más que un conector XLR con una resistencia de 120Ω de polo 2
a polo 3. Este conector XLR está conectado a la salida XLR del último aparato de la serie.
Véase la figura a la izquierda.
e. Disposición de los polos en una conexión XLR
Modifique la línea del controlador de 3 polos en 5 polos (enchufe y contacto):
