ST183SPbF Series
Vishay High Power Products
Inverter Grade Thyristors
(Stud Version), 195 A

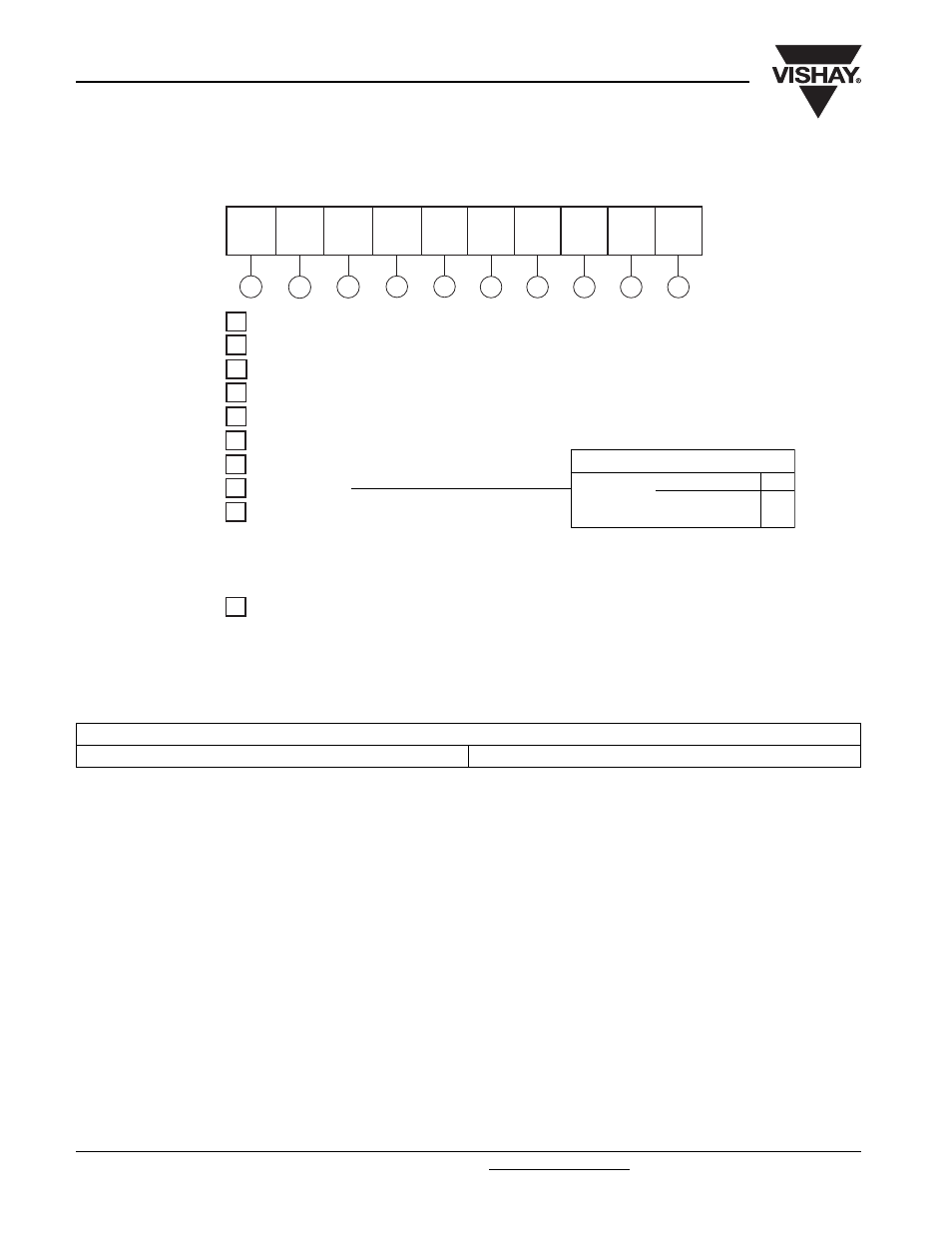

ORDERING INFORMATION TABLE
1
-
Thyristor
2
-
Essential part number
3
-
3 = Fast turn-off
4
-
S = Compression bonding stud
5
-
Voltage code x 100 = V
RRM
(see Voltage Ratings table)
6
-
P = Stud base 3/4" 16UNF-2A
7
-
Reapplied dV/dt code (for t
q
test condition)
8
-
t
q
code
9
-
0 = Eyelet terminals
(gate and auxiliary cathode leads)
1 = Fast-on terminals
(gate and auxiliary cathode leads)
dV/dt - t
q
combinations available
dV/dt (V/µs)
200
15
20
FL
FK
t
q
(µs)
10
-
Lead (Pb)-free
Note: For metric device M16 x 1.5 contact factory
Device code
5
1
3
2
4
6
7
8
9
10
ST
18
3
S
08
P
F
K
0
PbF
