2 .2
Arbeitsweise
Einsatzbereich
Der VEGAVIB S 61 ist ein Grenzstandsensor mit
Schwingstab zur Grenzstanderfassung.
Er ist konzipiert für industrielle Einsätze in allen
Bereichen der Verfahrenstechnik und wird in
Schüttgütern eingesetzt.
Typische Anwendungen sind Überlauf- und Tro-
ckenlaufschutz. Durch sein einfaches und robustes
Messsystem lässt sich der VEGAVIB S 61 nahezu
unabhängig von den chemischen und physikali-
schen Eigenschaften des Schüttgutes einsetzen.
Er arbeitet auch unter starken Fremdvibrationen
oder bei wechselndem Füllgut.
Funktionsüberwachung
Der Elektronikeinsatz des VEGAVIB S 61 über-
wacht kontinuierlich folgende Kriterien:
l
Korrekte Schwingfrequenz
l
Leitungsbruch zum Piezoantrieb
Wird eine der genannten Funktionsstörungen
erkannt oder fällt die Spannungsversorgung aus,
so nimmt die Elektronik einen definierten Schalt-
zustand an, d. h. das Relais wird stromlos (sicherer
Zustand).
Funktionsprinzip
Der Schwingstab wird piezoelektrisch angetrieben
und schwingt auf seiner mechanischen Reso-
nanzfrequenz von ca. 360 Hz. Wird der Schwing-
stab mit Füllgut bedeckt, ändert sich die Schwing-
amplitude. Diese Änderung wird vom eingebauten
Elektronikeinsatz erfasst und in einen Schaltbefehl
umgewandelt.
2 .3
Lagerung und Transport
Verpackung
Ihr Gerät wurde auf dem Weg zum Einsatzort durch
eine Verpackung geschützt. Dabei sind die übli-
chen Transportbeanspruchungen durch eine Prü-
fung nach DIN EN 24180 abgesichert.
Die Verpackung besteht aus Karton, ist umwelt-
verträglich und wieder verwertbar. Der Messfühler
ist zusätzlich mit einer Schutzkappe aus Pappe
versehen. Entsorgen Sie das anfallende Verpa-
ckungsmaterial über spezialisierte Recyclingbe-
triebe.
3 M ontieren
3 .1 Allgemeine Hinweise
Schaltpunkt
Grundsätzlich kann der VEGAVIB S 61 in jeder
beliebigen Lage eingebaut werden. Das Gerät
muss lediglich so montiert werden, dass sich das
Schwingelement auf Höhe des gewünschten
Schaltpunktes befindet.
Feuchtigkeit

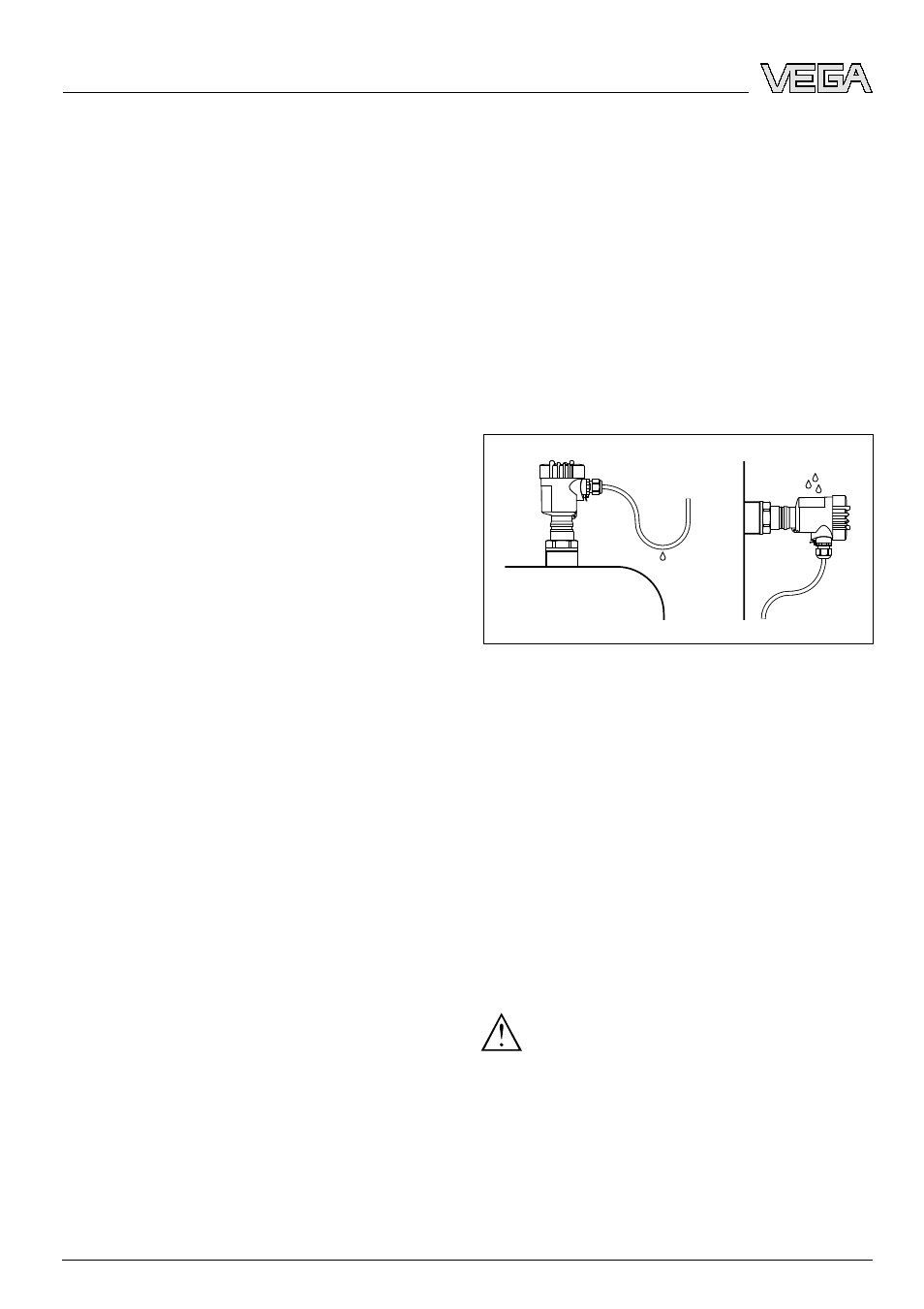

Abb. 1: Maßnahmen gegen das Eindringen von Feuchtigkeit
Transport
Halten Sie den VEGAVIB S 61 nicht am Schwing-
element. Insbesondere bei Flansch- oder Rohr-
versionen kann der Sensor durch das Gerätege-
wicht beschädigt werden.
Entfernen Sie die Schutzkappe erst unmittelbar vor
dem Einbau.
Handhabung
Der Vibrationsgrenzschalter ist ein Messgerät und
muss entsprechend behandelt werden. Ein Ver-
biegen des Schwingelements führt zur Zerstörung
des Gerätes.
Warnung:
Das Gehäuse darf nicht zum Einschrauben
verwendet werden! Das Festziehen kann
Schäden an der Drehmechanik des Geh-
äuses verursachen.
Verwenden Sie zum Einschrauben den
Sechskant oberhalb des Gewindes.
