1 Destornillar la tapa de la carcasa
2 Zafar la tuerca de unión del racor pasacables
3 Pelar aproximadamente 10 cm (4 in), quitar
aproximadamente 1 cm (0.4 in) del aislamiento
a los extremos de los conductores
4 Empujar el cable en el sensor a través del
racor atornillado para cables
5 Subir la palanca de apertura de los bornes con
un destornillador (ver la Fig. siguiente)
6 Insertar los extremos de los conductores en los
bornes abiertos según el esquema de cone-
xión.
7 Empujar hacia abajo las palancas del borne, el
resorte del borne cierra perceptiblemente
8 Comprobar el asiento correcto de los conduc-
tores en los bornes tirando ligeramente de
ellos
9 Apretar la tuerca de unión del racor pasaca-
bles, el sello tiene que abrazar el cable
completamente
10 Realizar un nuevo ajuste en caso necesario
11 Atornillar la tapa de la carcasa
Con ello queda establecida la conexión eléctrica.

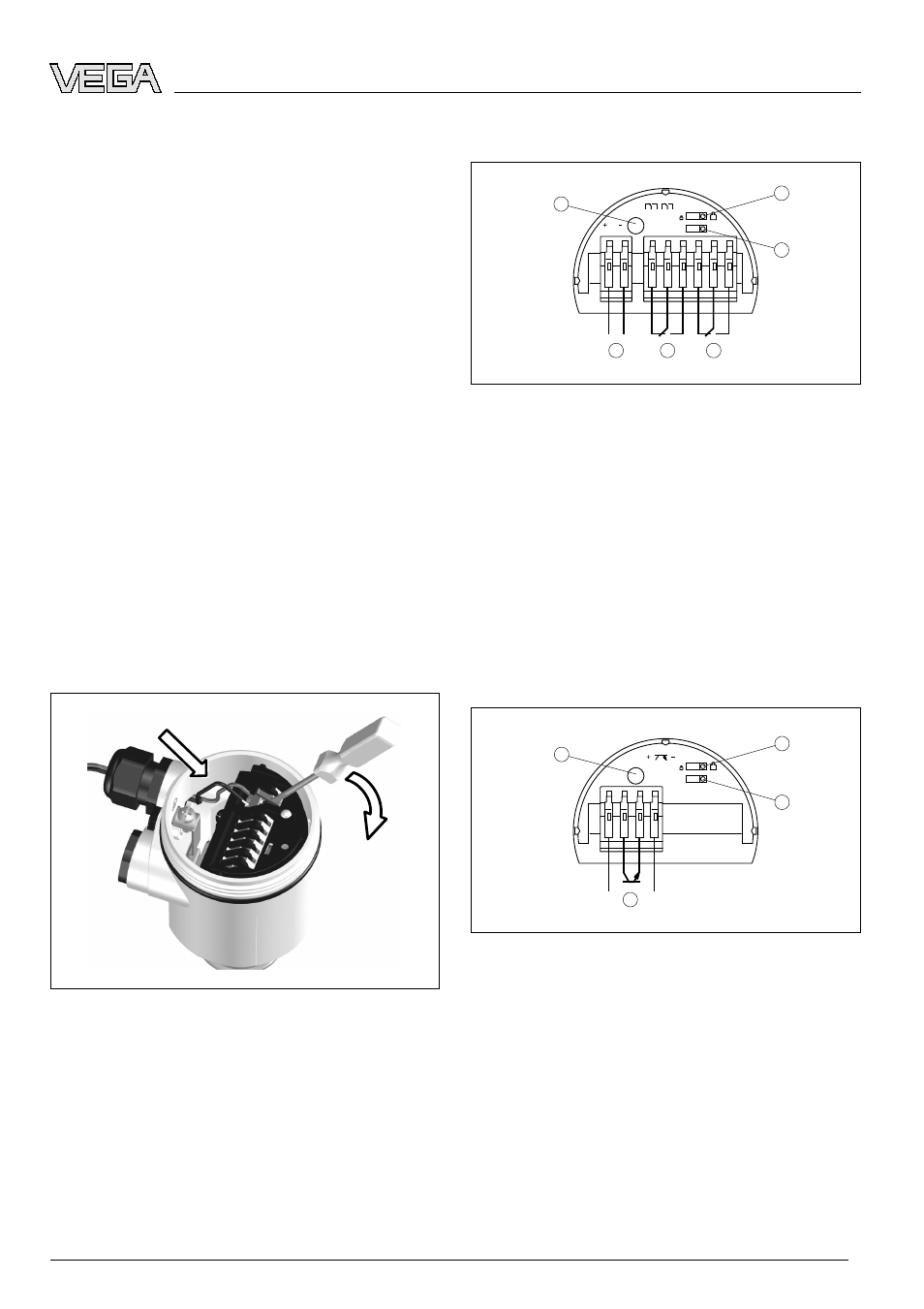

Fig. 27: Pasos de conexión 5 y 6
4 .3
Esquema de conexión
3
L N
1 2 3 4 5 6 7 8
min max
4 5 6 7 8
1 2 3
5
4
6
Fig. 28: Versión: Electrónica „R“ - relé doble (DPDT)
1 Alimentación de tensión
2 Relé 1
3 Relé 2
4 Lámparas de control
5 Adaptación de densidad (Interruptor DIL)
6 Conmutación de modos de operación mín/máx (Interruptor
DIL)
Recomendamos la conexión del VEGAVIB S 61 de
forma tal, que el circuito de corriente de conmu-
tación esté abierto en caso de aviso de nivel límite,
rotura de línea o interrupción (estado seguro).
Los relés se representan siempre en estado de
reposo.
1 2 3 4
min max
1 2 3 4
1
3
2
4
Fig. 29: Versión: Electrónica „T“ - Transistor (NPN/PNP)
1 Alimentación de tensión
2 Lámparas de control
3 Adaptación de densidad (Interruptor DIL)
4 Conmutación de modos de operación mín/máx (Interruptor
DIL)
VEGAVIB S 61 37
