Pressure transmitter D90 (Profibus PA) 5
Nominal measuring range Gauge pressure resistanLow pressure resistance
Gauge pressure
0…0.1 bar / 0…10 kPa 15 bar / 1 500 kPa -0.2 bar / -20 kPa
0…0.2 bar / 0…20 kPa 20 bar / 2 000 kPa -0.4 bar / -40 kPa
0…0.4 bar / 0…40 kPa 30 bar / 3 000 kPa -0.8 bar / -80 kPa
0…1.0 bar / 0…100 kPa 35 bar / 3 500 kPa -1.0 bar / -100 kPa
0…2.5 bar / 0…250 kPa 50 bar / 5 000 kPa -1.0 bar / -100 kPa
0…5.0 bar / 0…500 kPa 65 bar / 6 500 kPa -1.0 bar / -100 kPa
0…10.0 bar / 0…1 000 kPa 90 bar / 9 000 kPa -1.0 bar / -100 kPa
0…20.0 bar / 0…2 000 kPa 130 bar / 13 000 kPa -1.0 bar / -100 kPa
0…40.0 bar / 0…4 000 kPa 200 bar / 20 000 kPa -1.0 bar / -100 kPa
0…60.0 bar / 0…6 000 kPa 200 bar / 20 000 kPa -1.0 bar / -100 kPa
-0.05…+0.05 bar / -5…+5 kPa 15 bar / 1 500 kPa -0.2 bar / -20 kPa
-0.1…+0.1 bar / -10…+10 kPa 20 bar / 2 000 kPa -0.4 bar / -40 kPa
-0.2…+0.2 bar / -20…+20 kPa 30 bar / 3 000 kPa -0.8 bar / -80 kPa
-0.5…+0.5 bar / -50…+50 kPa 35 bar / 3 500 kPa -1.0 bar / -100 kPa
-1.0…0.0 bar / -100…0 kPa 35 bar / 3 500 kPa -1.0 bar / -100 kPa
-1.0…+1.5 bar / -100…+150 kPa 50 bar /5 000 kPa -1.0 bar / -100 kPa
-1.0…+4.0 bar / -100…+400 kPa 65 bar / 6 500 kPa -1.0 bar / -100 kPa
-1.0…+10.0 bar / -100…+1 000 kPa 90 bar / 9 000 kPa -1.0 bar / -100 kPa
-1.0…+20.0 bar / -100…+2 000 kPa 130 bar / 13 000 kPa -1.0 bar / -100 kPa
-1.0 …+40.0 bar / -100…+4 000 kPa 200 bar / 20 000 kPa -1.0 bar / -100 kPa
-1.0…+60.0 bar / -100…+6 000 kPa 200 bar / 20 000 kPa -1.0 bar / -100 kPa
Absolute pressure
0…1.0 bar / 0…100 kPa 35 bar / 3 500 kPa
0…2.5 bar / 0…250 kPa 50 bar / 5 000 kPa
0…5.0 bar / 0 …500 kPa 65 bar / 6 500 kPa
0…10.0 bar / 0…1 000 kPa 90 bar / 9 000 kPa
0…20.0 bar / 0…2 000 kPa 130 bar / 13 000 kPa
0…40.0 bar / 0…4 000 kPa 200 bar / 20 000 kPa
0…60.0 bar / 0…6 000 kPa 200 bar / 20 000 kPa
Product description

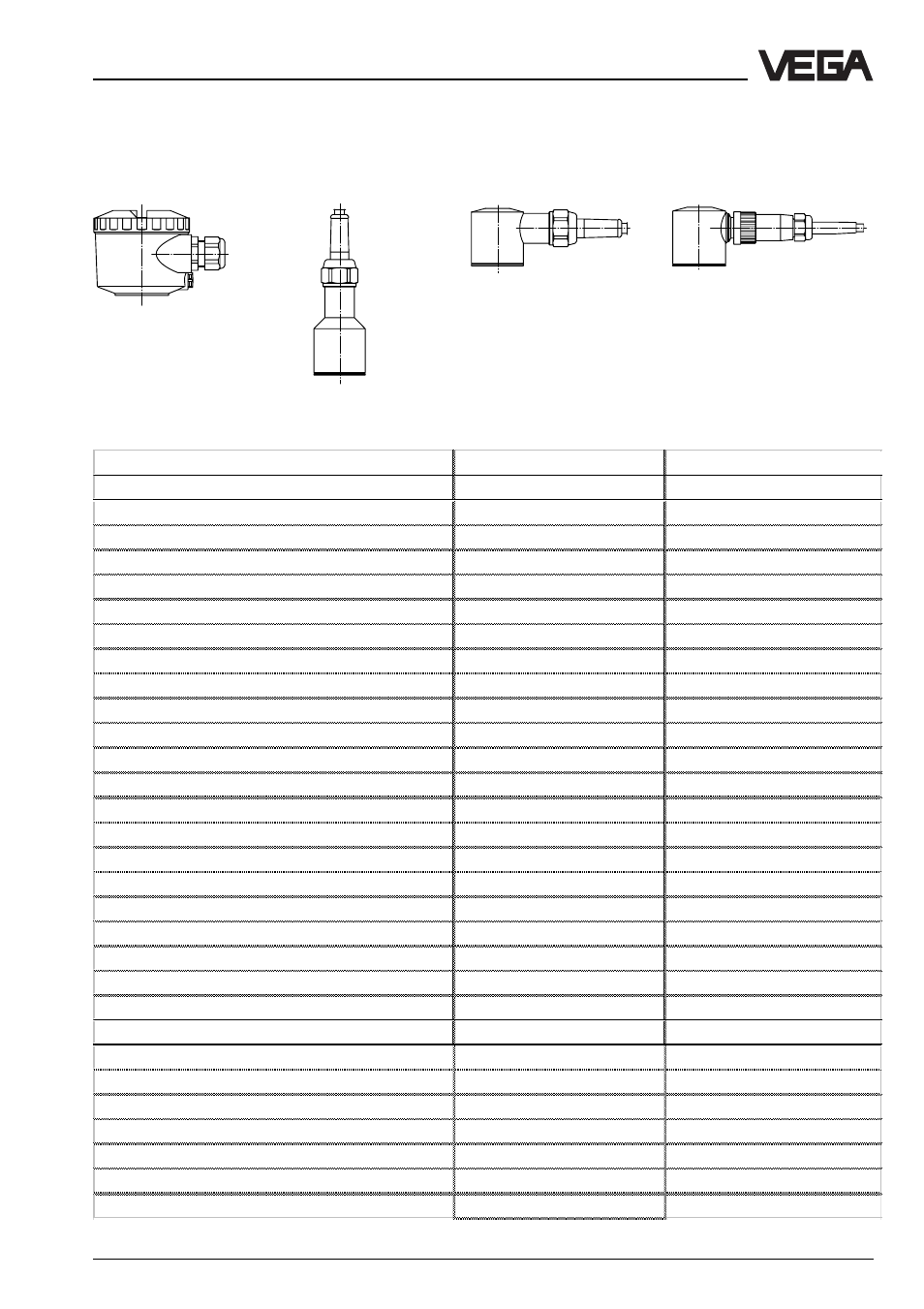

1.2 Types and versions
Housing with ter-
minals Cable outlet
axial Cable outlet lateral Plug connection
lateral
