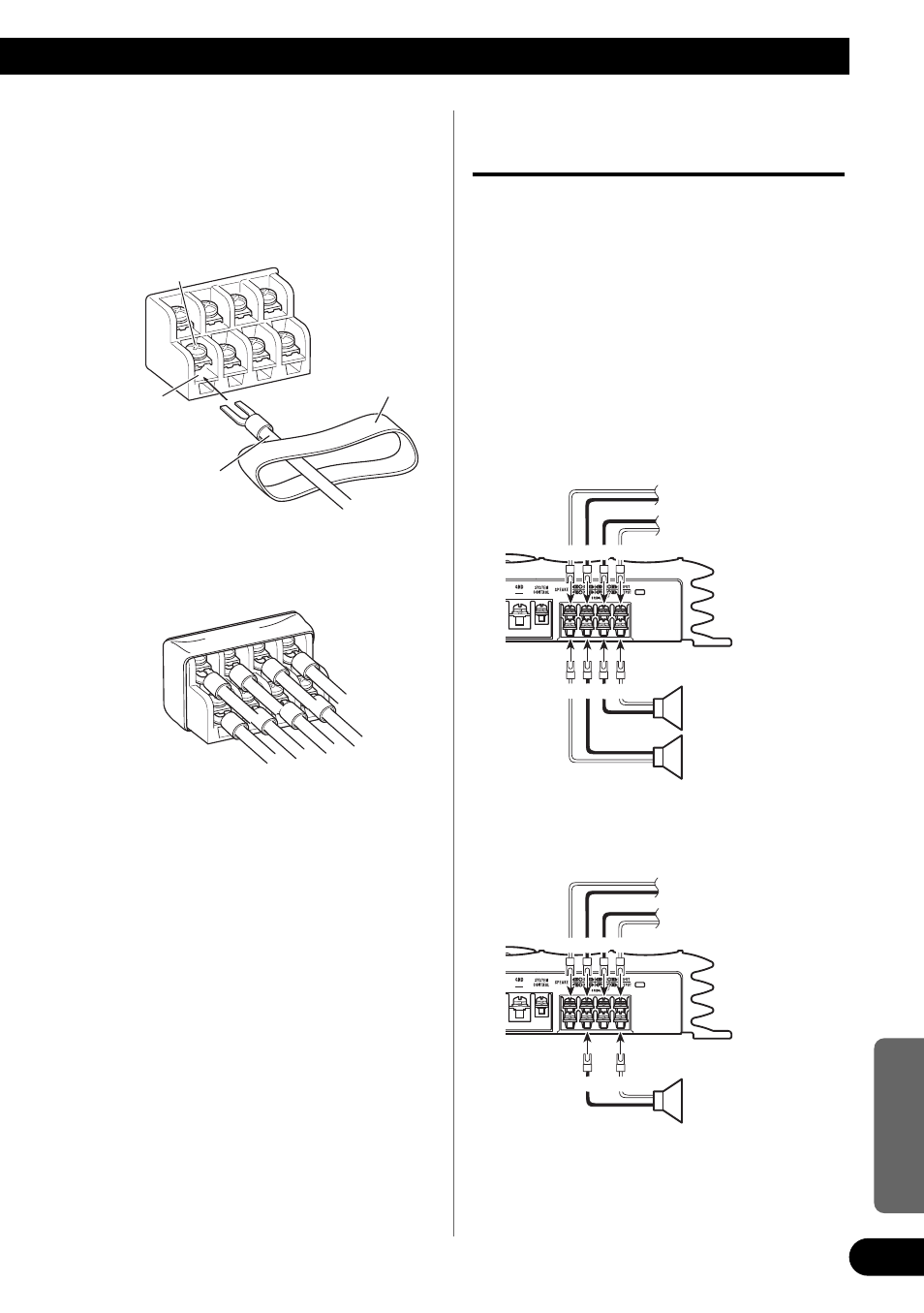

3. Verbind de luidsprekerdraden met
de luidsprekeraansluiting.
• Haal de draden door de aansluitingafdekking
en verbind de luidsprekerdraden.
• Zet de luidsprekerdraden goed met de
schroeven van de aansluiting vast.
4. Druk op de aansluitingafdekking.
Aansluiten van de luidspreker-
draden
De uitgangsfunctie voor de luidspreker
kan voor twee kanalen (stereo) of een
kanaal (mono) worden ingesteld. Sluit de
luidsprekersnoercn aan overeenkomstig de
gewenste functie zoals aangegeven in de
onderstaande afbeeldingen.
• Bij verbinding met de RCA ingang of de
luidsprekeringang zal de RCA uitgang
functioneren. Maak niet tegelijk met de RCA
ingang en de luidsprekeringang een
verbinding.
Twee kanalen functie (stereo)
Een kanaal functie (mono)
+ + ≠
+ ≠
≠
+ + ≠
+ +≠ ≠
≠
Aansluitpuntschroef
Luidspreker-
aansluitpunt
Luidsprekerdraad
Aansluiting-
afdekking
(Links)
Luidspreker
(Rechts)
Luidspreker
(Mono)
(Rechts)
Luidsprekeringang
(Links)
(Rechts)
Luidsprekeringang
(Links)
