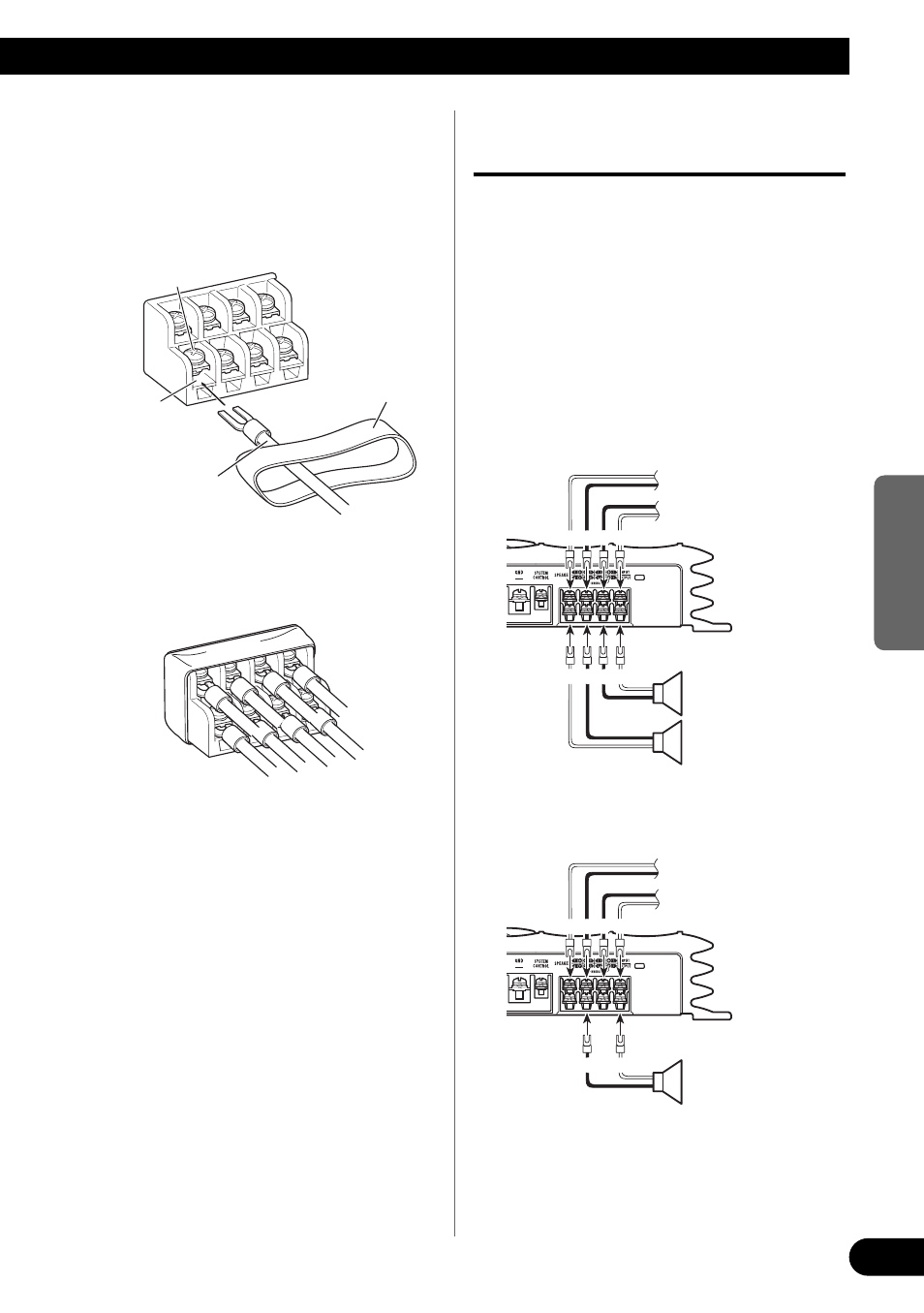

3. Schließen Sie die Lautsprecher-kabel

an die Lautsprecherklemmen an.

• Die Lautsprecherkabel zum Anschluß durch

die Klemmenabdeckung führen.

• Die Lautsprecherdrähte fest mit den

Klemmenschrauben befestigen.

4. Auf die Klemmenabdeckung

drücken.

Anschließen der
Lautsprecherkabel

Die Lautsprecherausgang-Betriebsart kann
Zwei-kanal (Stereo) oder Ein-kanal
(Mono) sein. Schliessen Sie den
Lautsprecherkabel an, um der Tonart
anzupassen, gemäss folgenden Bilder.

• Wenn entweder das RCA-Input oder das

Input vom Lautsprecher angeschlossen wird,
tritt das RCA-Output in Funktion. So darf
man das RCA-Input und das Input vom
Lautsprecher nicht zur gliechen Zeit
anschliessen.

Zwei-Kanal-Modus (stereo)

Ein-Kanal-Modus (mono)

≠

+≠

≠

Lautsprecher-
klemme

Lautsprecherkabel

Klemmenschraube

Klemmen-
abdeckung

(Links)
Lautsprecher
(Rechts)

Lautsprecher
(Mono)

(Rechts)
Lautsprechereingang
(Links)
