Der Transientenrecorder
Der Transientenrecorder
Der Transientenrecorder
Der Transientenrecorder
Was?
Was?
Was?
Was?
Legen Sie ein einmaliges
auftretendes Signal fest, nimmt
automatisch langsame
Änderungen (z.B. Ladezyklus einer
Batterie, Temperaturänderungen,
usw.) auf oder sucht zyklische
Fehler in einem elektronischen
Kreis. Der Speicher erlaubt
Aufnahmen von einem Jahr!
Wie?
Wie?
Wie?
Wie?
•

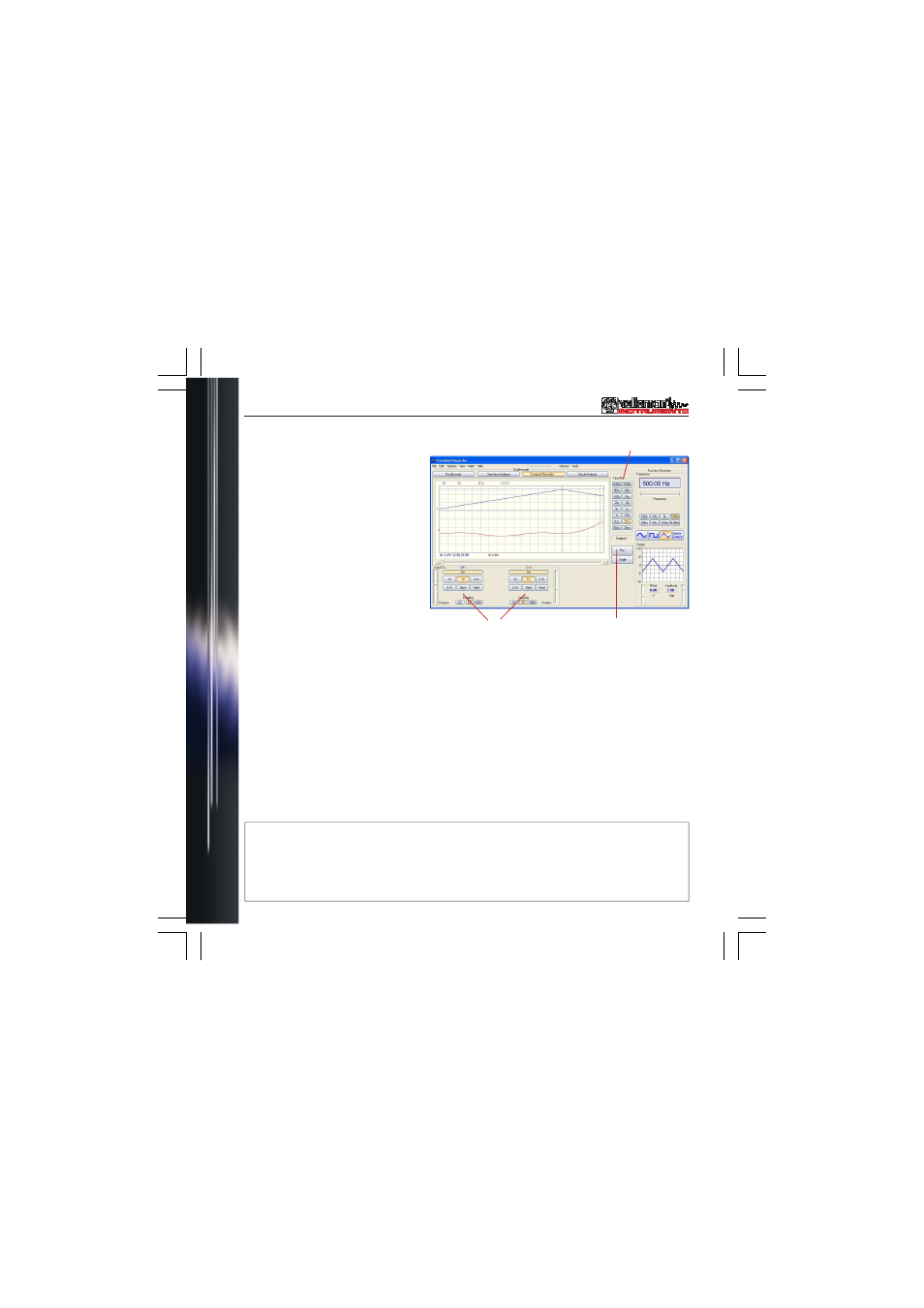

Verbinden Sie den Oszilloskopeingang mit dem Kreis, den Sie testen möchten,
oder verwenden Sie den internen Generatorausgang mit niedriger Frequenz.
•
Wählen Sie den geeigneten Kanal und die Volts/div-Einstellung
(Spannungsbereich) (
1
1
1
1
).
•
Wählen Sie die geeignete Zeit/div-Eintsellung (
3
3
3
3
).
•
Drücken Sie "Run" (
2
2
2
2
) um die Aufnahme zu starten.
Drücken Sie "Run" wieder, um die Aufnahme zu stoppen oder klicken Sie
"Single" um eine einzige Bildschirmaufnahme zu machen.
Für eine kontinuierliche Aufnahme mit automatischer Speicherung auf Festplatte,
wählen Sie "AutoSave Data" unter "File".
Der Transientenrecorder
Der Transientenrecorder
Der Transientenrecorder
Der Transientenrecorder
3
3
3
3
2
2
2
2
Bemerkung:
Bemerkung:
Bemerkung:
Bemerkung:
Die dargestellten Bildschirmbeispiele können während der Aufnahme von
der Wirklichkeit abweichen.
Es ist möglich, dass der Transientenrecorder das Signal bei einer zu
niedrigen Zeit/div-Einstellung nicht festlegt.
