Câblage
Câblage
Utilisez un transformateur 2 x 25 à 30Vac / 100 - 120VA.
Connectez le transformateur aux connecteurs de puissance CA du PCB.
Le code des couleurs du transformateur Velleman est indiqué sur le PCB.
Attention: d'autres marques peuvent utiliser un différent co-
de de couleurs!
Y: jaune, R: rouge, B: bleu, G: gris.
Ne modifiez pas l’ajustable de la tension de polarisation!
Veillez à ce que vous montiez un fusible 1A T (lent) en série avec l'embobinage primaire du transformateur (voir diagramme).
CONSEIL: pour exécuter un premier test en toute sécurité, mettez une ampoule 60W en série avec l'alimentation CA et
le transformateur. Si l'ampoule s'allume continu, déconnectez le transformateur et contrôlez le PCB et son câblage.
Remettez l'alimentation ; si l'ampoule ne s'allume pas, tout est en ordre. Remplacez l'ampoule par un fusible
Si le transformateur TR8040 est utilisé, il faut sélectionner le voltage CA primaire :
120Vca: noir/brun
230Vca: noir/orange.
IMPORTANT: Isolez le fil qui n'est pas utilisé.
NOTE: Deux amplificateurs et deux transformateurs sont requis pour stéréo. N'essayez jamais d'alimenter deux amplifi-
cateurs avec un seul transformateur!

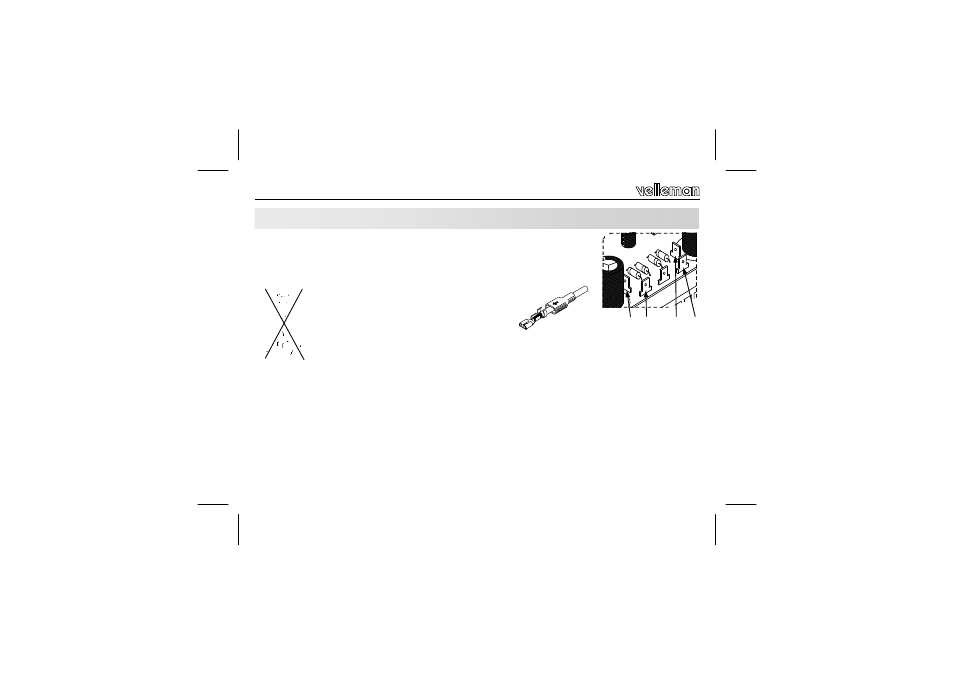

SOLDER
Y R
G B
