Velleman VM142 - Manual (Page 14)

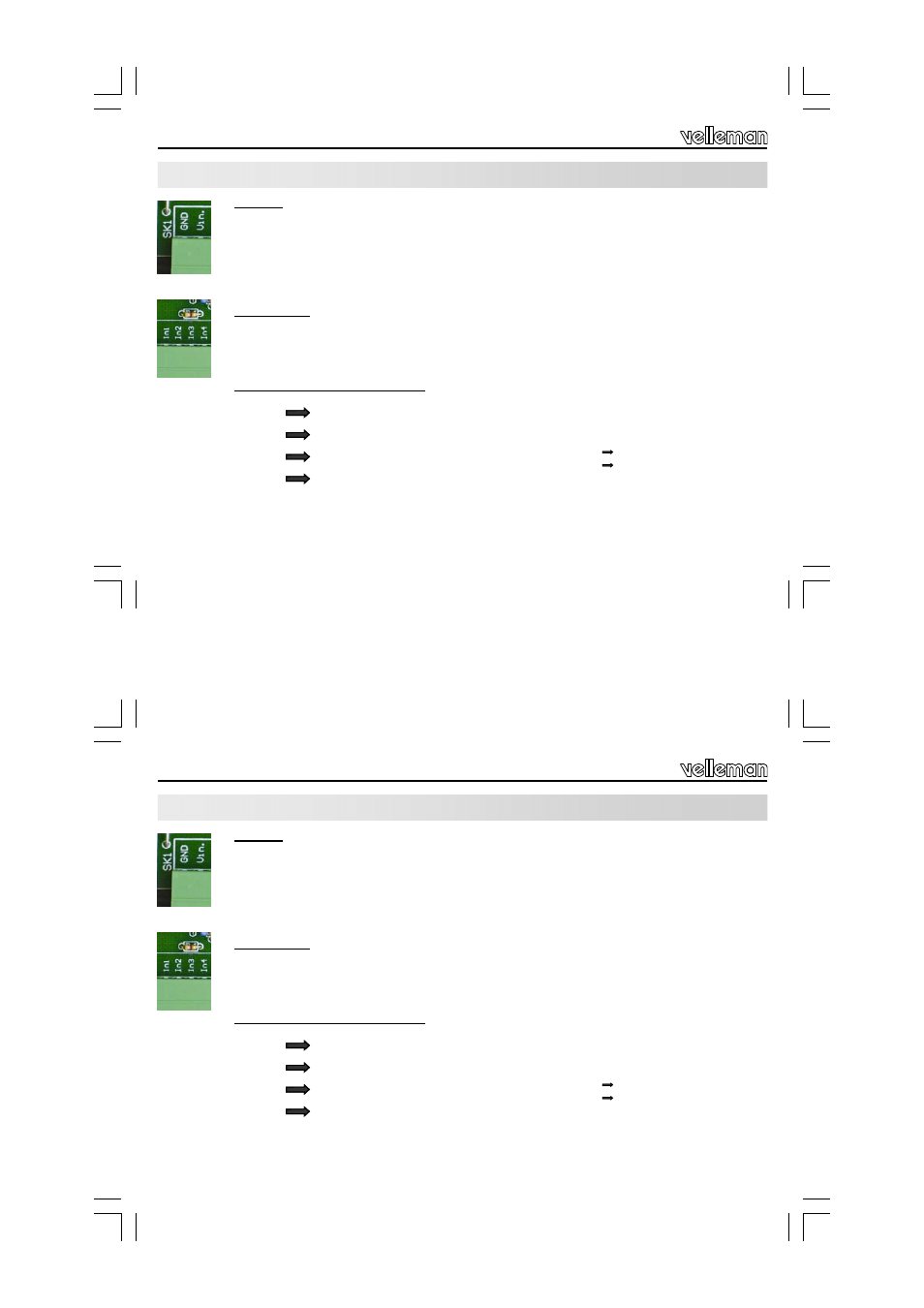

14
Beschrijving aansluitklemmen
BESCHRIJVING VAN DE AANSLUITKLEMMEN
GND-Vin:
De voedingsspanning wordt aangesloten tussen de aansluitingen GND en Vin. Leg tussen deze pennen een
gelijkspanning aan van 12 (gestabiliseerd of ongestabiliseerd). De elektronica van de module zelf is
beschermd tegen polariteitinversie. Sluit de 12V DC aan de ‘Vin’-terminal; sluit de aarding aan de ‘GND’-
terminal.
In1,In2,In3,In4:
Dit zijn de 4 ingangen van de module. Deze ingangen kunnen worden actief gemaakt door er een
gelijkspanning tussen 5 en 24V op aan te bieden. De ingangsimpedantie van deze klemmen is 4,7 K.
Een spanning hoger dan 24V kan de ingangstransistor beschadigen.
I/O poort van de PIC16F630: POORT A
INPUT1 I/O 3
INPUT2 I/O 2
INPUT3 I/O 1
INPUT4 I/O 0
Programma voorbeeld:
BTFSC
PORTA,INPUT1 ;Lees status van ingang 1
GOTO INPUT1_NOT_ACTIVE ;’1’ geen spanning
GOTO INPUT1_ACTIVE' ;’0’ Actief (5V ... 24VDC)
14
Beschrijving aansluitklemmen
BESCHRIJVING VAN DE AANSLUITKLEMMEN
GND-Vin:
De voedingsspanning wordt aangesloten tussen de aansluitingen GND en Vin. Leg tussen deze pennen een
gelijkspanning aan van 12 (gestabiliseerd of ongestabiliseerd). De elektronica van de module zelf is
beschermd tegen polariteitinversie. Sluit de 12V DC aan de ‘Vin’-terminal; sluit de aarding aan de ‘GND’-
terminal.
In1,In2,In3,In4:
Dit zijn de 4 ingangen van de module. Deze ingangen kunnen worden actief gemaakt door er een
gelijkspanning tussen 5 en 24V op aan te bieden. De ingangsimpedantie van deze klemmen is 4,7 K.
Een spanning hoger dan 24V kan de ingangstransistor beschadigen.
I/O poort van de PIC16F630: POORT A
INPUT1 I/O 3
INPUT2 I/O 2
INPUT3 I/O 1
INPUT4 I/O 0
Programma voorbeeld:
BTFSC
PORTA,INPUT1 ;Lees status van ingang 1
GOTO INPUT1_NOT_ACTIVE ;’1’ geen spanning
GOTO INPUT1_ACTIVE' ;’0’ Actief (5V ... 24VDC)
