Indicadores serie 7000 ES-13
Conexiones en puente
Cuando una celda de carga de 4 cables está conectada al bloque de terminales J4, los puentes W1 y W2 deben instalarse.
Cuando una celda de carga de 4 cables está conectada al bloque de terminales J7, los puentes W3 y W4 deben instalarse.
Cuando una celda de carga de 6 cables está conectada al bloque de terminales J4, los puentes W1 y W2 deben retirarse.
Cuando una celda de carga de 6 cables está conectada al bloque de terminales J7, los puentes W3 y W4 deben retirarse.
2.3.3
Cable de interfase RS232 para el T71XW
Pase el cable opcional RS232 a través del casquillo para cable (Figura 1-2, No. 14) y conéctelo en el bloque de terminales J5 (Figura 1-3,
No. 2). Apriete el casquillo del cable para asegurar el cable y mantener un sello hermético.
Patilla Conexión
1 RTS
2 TXD
3 RXD
4 CTS
5 Tierra
2.3.4
Interruptor de pie para el T71P o T71XW
Pase el cable del interruptor de pie opcional a través del casquillo para cable (Figura 1-1, No. 12 o Figura 1-2, No.13) y conéctelo en el
bloque de terminales J9 (Figura 1-3, No. 3). Apriete el casquillo del cable para asegurar el cable y mantener un sello hermético.
2.3.5
Orientación de la caja del T71P
El T71P se entrega con la orientación para montaje en pared con conexiones que salen de la parte inferior de la pantalla. La
parte posterior de la caja puede invertirse para que las conexiones salgan por arriba de la pantalla. Esta orientación es
conveniente cuando el T71P se coloca horizontalmente sobre una mesa. Para invertir la parte posterior de la caja, retire los
cuatro tornillos Phillips, gire con cuidado la caja 180°, y reinstale los tornillos.

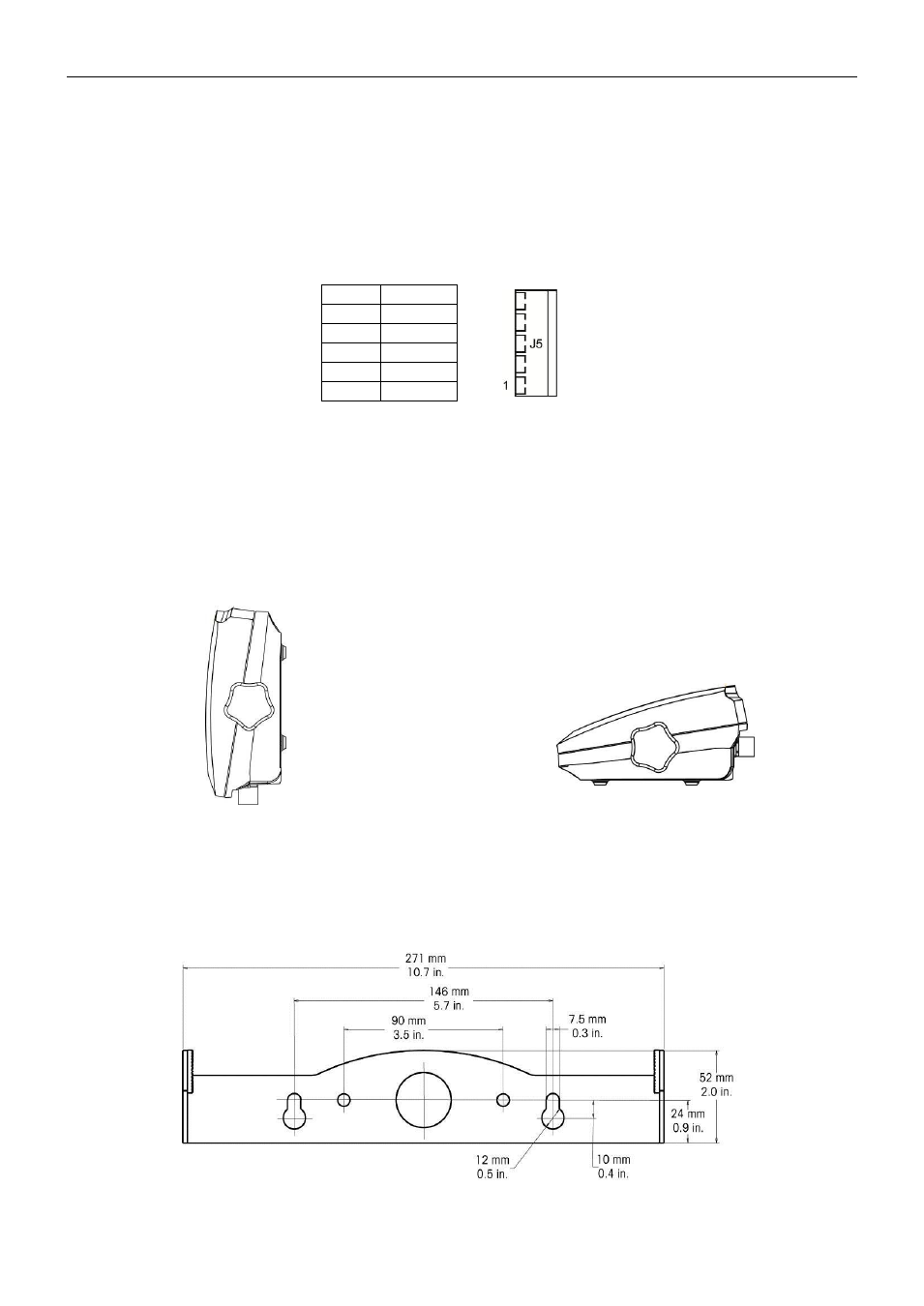

Figura 2-3. Configuración para montaje en pared Figura 2-4. Configuración para montaje en mesa
2.3.6
Soporte de montaje
Fije el soporte en una pared o mesa mediante sujetadores (no incluidos) que sean apropiados para el tipo de superficie de
montaje. El soporte puede fijarse con tornillos de hasta 6 mm (1/4”) de diámetro. Ubique los orificios de montaje como se
muestra en la Figura 2-5.
Figura 2-5 Dimensiones del soporte de montaje
