ES-12 Indicadores serie 7000

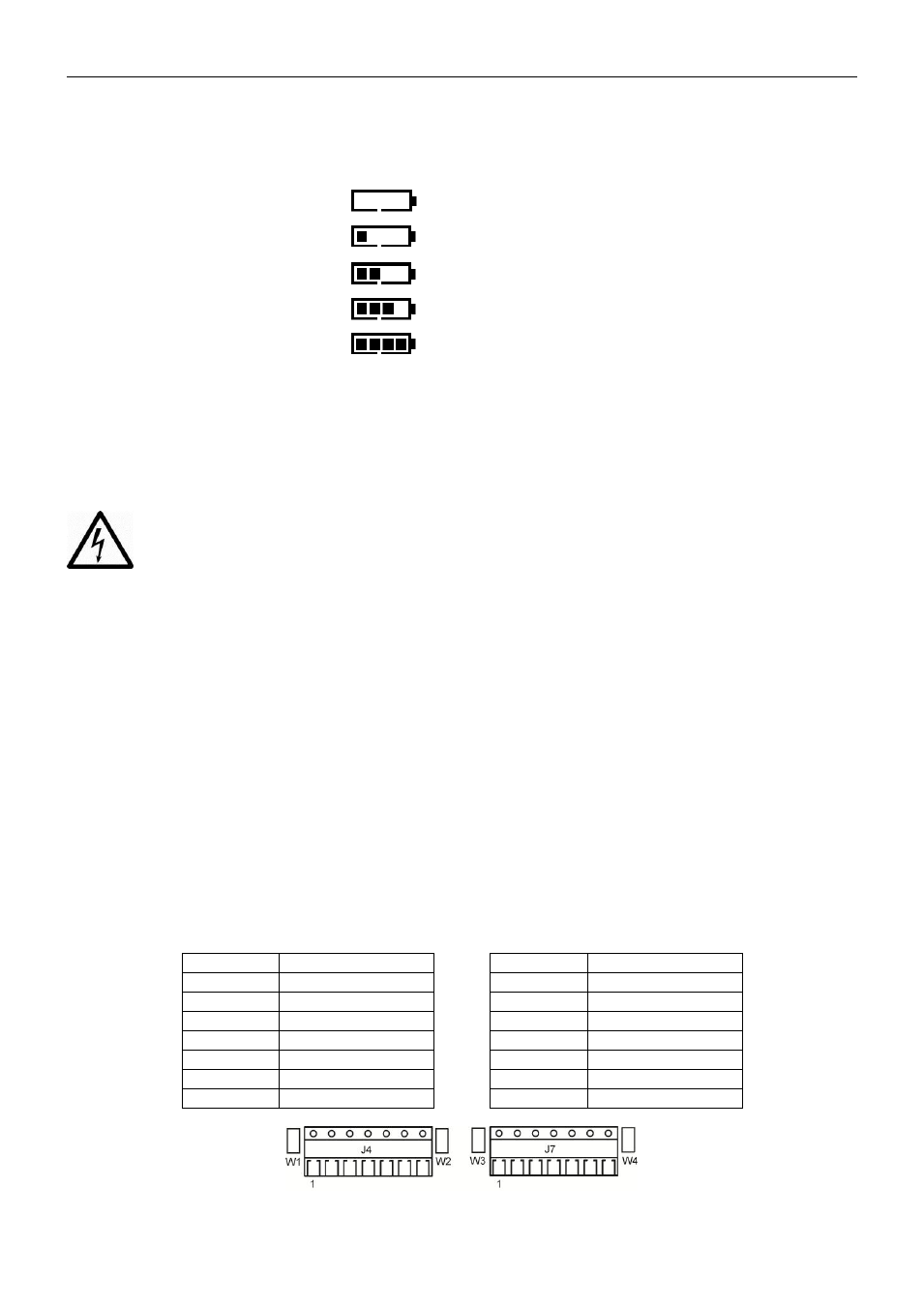

Durante la operación con baterí as, el sí mbolo de carga de las baterí as indica el estado de carga. El indicador se apagará
automáticamente cuando las baterí as estén totalmente descargadas.
Nivel Carga restante
0 a 5 %
5 a 25 %
26 a 50 %
51 a 75 %
76 a 100 %
2.2.7
Fijación del soporte de montaje
Coloque el soporte de pared sobre los orificios roscados en cada lado del indicador e instale las perillas (vea la Figura 1-1 y la
Figura 1-2). Ajuste el indicador al ángulo deseado y apriete las perillas.
2.3 Conexiones internas
Algunas conexiones requieren que se abra la caja.
ADVERTENCIA: EXISTE EL RIESGO DE DESCARGA ELÉCTRICA DENTRO DE LA CAJA. LA CAJA DEBE
SER ABIERTA SOLAMENTE POR PERSONAL AUTORIZADO Y CALIFICADO. DESCONECTE TODAS LAS
CONEXIONES DE ENERGÍA HACIA LA UNIDAD ANTES DE ABRIRLA. SI LA UNIDAD CONTIENE UNA
TARJETA DE CONTROL DE RELÉ OPCIONAL, ES POSIBLE QUE EXISTAN CONEXIONES DE ENERGÍA
ADICIONALES DE CORRIENTE ALTERNA O DE CORRIENTE CONTINUA EN EL INTERIOR DE LA CAJA.
2.3.1
Apertura de la caja
T71P
Retire los cuatro tornillos Phillips de la parte posterior de la caja. Retire la parte anterior de la caja teniendo cuidado de no mover
las conexiones internas. Una vez que estén hechas todas las conexiones, fije nuevamente la parte anterior de la caja.
T71XW
Retire los cuatro tornillos hexagonales de 8 mm de la parte posterior de la caja. Al abrir la caja jale con cuidado la parte anterior
de ésta hacia adelante. Una vez que estén hechas todas las conexiones, fije nuevamente la parte anterior de la caja. Apriete los
pernos a 2.5 N m (20-25 pulg lb) para asegurar un sello hermético.
2.3.2
Base de báscula sin conector para el T71P o T71XW
Las bases sin conector circular deben conectarse en los conectores de la celda de carga internos en la tarjeta principal de la PC.
Pase el cable de la celda de carga a través de un casquillo para cable (Figura 1-1, No. 14 o Figura 1-2, No. 11 ó 12) y
conéctelo en el bloque de terminales J4 (Figura 1-3, No. 9) o en el bloque de terminales J7 (Figura 1-3, No. 5). Apriete el
casquillo del cable para asegurar el cable y mantener un sello hermético.
Bloque de terminales J4 (báscula 1) Bloque de terminales J7 (báscula 2)
Patilla Conexión Patilla Conexión
1 + Excitación 1 + Excitación
2 + Detección 2 + Detección
3 + Señal 3 + Señal
4 Tierra 4 Tierra
5 – Señal 5 – Señal
6 – Detección 6 – Detección
7 – Excitación 7 – Excitación
