Indicadores serie 7000 ES-11

2.

INSTALACIÓN

2.1

Desembalaje

Desempaque los siguientes artí

culos:

Indicador T71P o T71XW

Hoja de etiqueta de capacidad

Cordón eléctrico (sólo en T71P)

Juego de sello

Soporte de montaje

Disco compacto del manual de instrucciones

Perillas (2)

Tarjeta de garantí

a

2.2

Conexiones externas

s
2.2.1

Base de báscula con conector para T71P

Bases Ohaus con conector circular que puede conectarse en el conector de la celda de carga externa (Figura 1-1, No. 13).
Consulte en la Sección 2.3.2 las bases sin conector.

Para hacer la conexión, enchufe el conector de la base en el conector de celda de carga externo y gire el anillo de seguridad
hacia la derecha.

2.2.2

Base de báscula con conector para T71XW


Para conectar una base Ohaus con un conector circular al T71XW (el cual no tiene conector externo), se puede usar el juego de
adaptador de cable de celda de carga número de parte 80500736 para hacer la conexión. Use este accesorio solamente si el
sistema no va a emplearse en un ambiente de lavado. Este cable se conecta en el bloque de la terminal dentro del T71XW y
tiene un conector externo en el otro extremo.

2.2.3

Cable de interfase RS232 con el T71P

Conecte el cable RS232 opcional con el conector RS232 (Figura 1-1, No. 11).

Patilla Conexión


1

N/C

2

TXD

3

RXD

4

N/C

5

Tierra

6

N/C

7

CTS

8

RTS

9

N/C

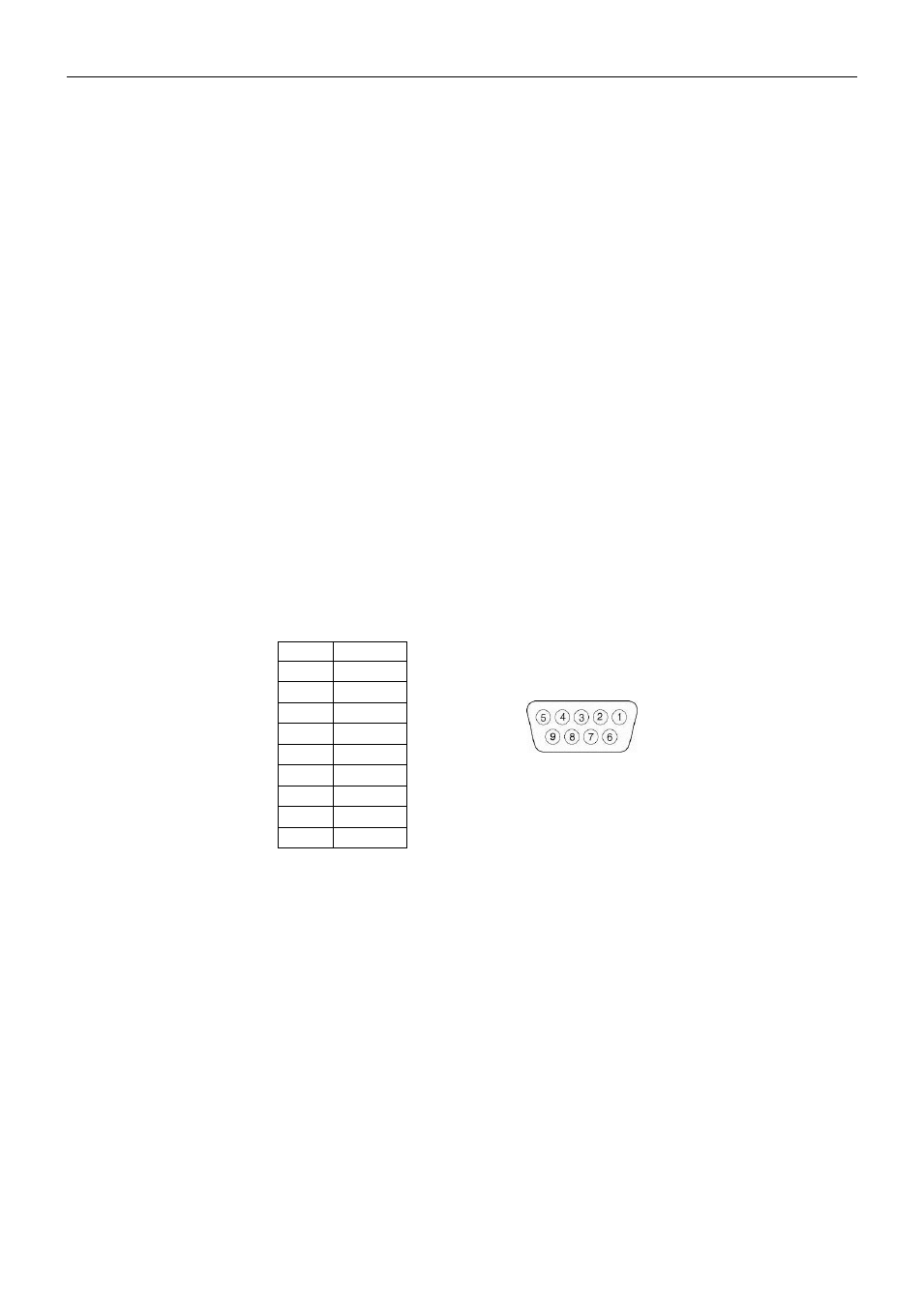

Figura 2-1. Conector RS232

2.2.4

Corriente alterna para el T71P

Conecte el cordón para corriente alterna (incluido) en la toma eléctrica (Figura 1-1, No. 16) y luego enchúfelo en una toma
eléctrica.

2.2.5

Corriente alterna para el T71XW

Conecte el cordón eléctrico en una toma eléctrica con conexión a tierra.

2.2.6

Corriente de batería para el T71P

El indicador T71P puede funcionar con baterí

as alcalinas (no incluidas). El indicador cambiará automáticamente a la función

de baterí

a en caso de interrupción de la energí

a eléctrica o si se retira el cordón eléctrico.


Retire la tapa del compartimiento de las baterí

as (Figura 1-1, No. 9) e instale 6 baterí

as alcalinas tipo C (LR14) con la

orientación especificada. Reinstale la tapa del compartimiento de las baterí

as.
