BALANCE AU SOL, SÉRIE VE - INSTALLATION DES PLAQUES DE PIEDS ET RAMPES OPTIONNELLES
L’installation de chaque rampe requiert également celle d’un jeu de plaques de pieds. Les plaques de pieds sont disponibles
séparément et sont incluses dans le kit d’accessoires de rampe. Voir le montage des plaques de pieds et des rampes sur la
Figure 5. L’installation des plaques de pieds et des rampes doit être effectuée avant le positionnement final de la balance au sol.

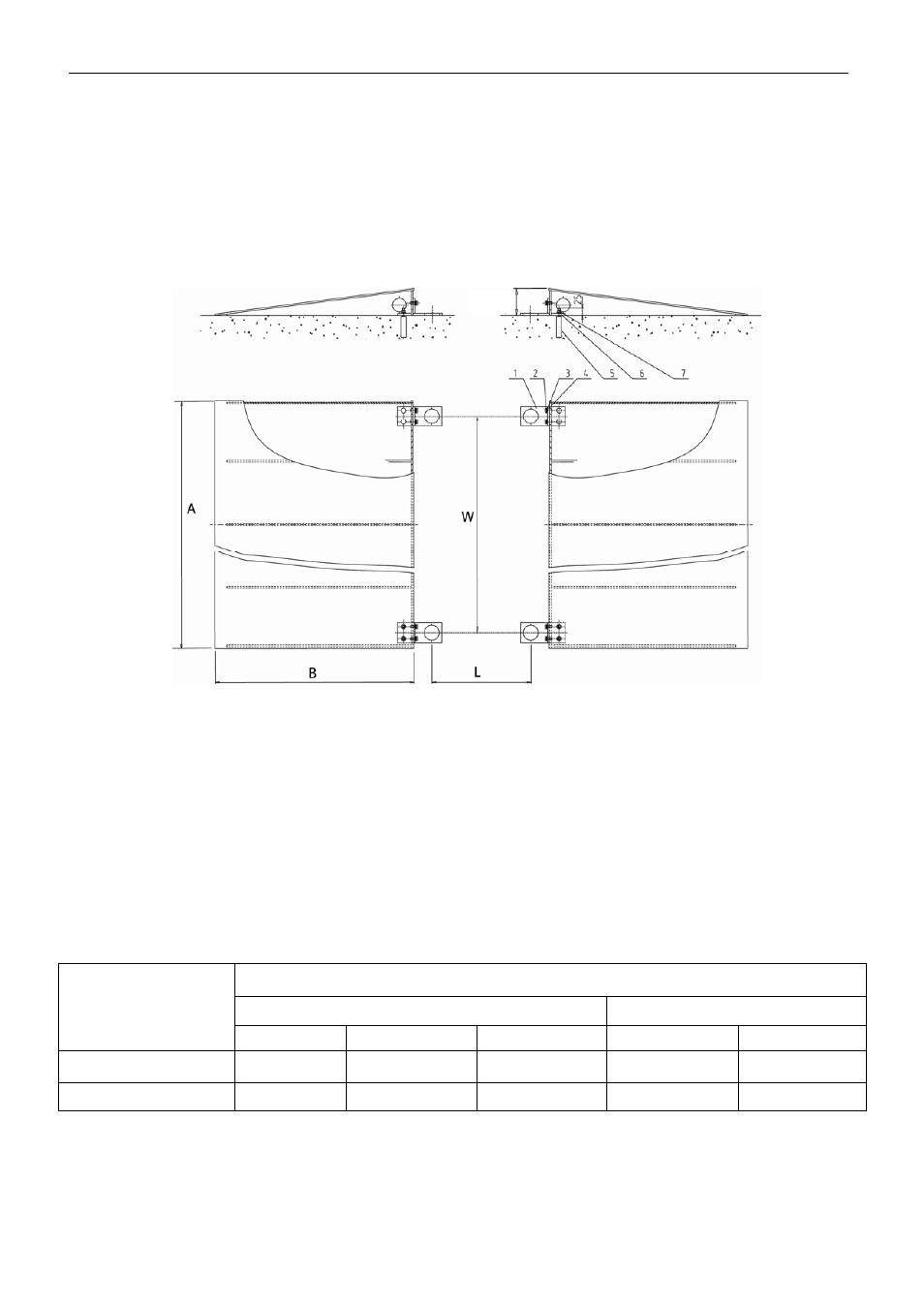

Figure 5. Installation de plaques de pieds et rampe optionnelles
LÉGENDE : 1.Plaque de pieds, 2. Boulon, 3. Rondelle à ressort, 4. Rondelle, 5. Boulon d’expansion, 6. Rondelle, 7. Écrou
Remarques: 1. Les boulons d’expansion requièrent des trous percés de 12,5 mm (0.5”) de diamètre et de 60 mm (2.4”) de
profondeur dans la surface du sol.
2. Les dimensions de la plaque des pieds du centre au centre W et L sont indiquées dans le Tableau 6.
3. La balance au sol doit être placée de manière à ce que les pieds du capteur se trouvent dans les trous les
plus gros des plaques des pieds.
4. Assurez-vous qu’un espace d’air libre existe entre les côtés de la balance au sol et les bords des rampes.
TABLEAU 6. DIMENSIONS POUR L’INSTALLATION DE LA PLAQUE DES PIEDS ET DE LA RAMPE
DIMENSIONS
RAMPE CENTRES DES PLAQUES DE PIEDS
MODÈLES
A B C W L
Rampe pour VN5000L 4’ / 1220 mm 26.4” / 670 mm 3.56” / 90.5 mm 43.7” / 1110 mm 43.7” / 1110 mm
Rampe pour VN5000X 5’ / 1524 mm 26.4” / 670 mm 3.56” / 90.5 mm 55.7” / 1414 mm 55.7” / 1414 mm
H
