Báscula para piso serie VN ES-7
BÁSCULA PARA PISO SERIE VE, INSTALACIÓN DE PLACAS PARA PATAS Y RAMPAS OPCIONALES
La instalación de cada rampa también requiere de la instalación de un juego de placas para patas. Las placas para patas se
venden en forma separada y se incluyen en el juego de accesorios de la rampa. Consulte en la Figura 5 la instalación de las
placas para patas y rampas. La instalación de las placas para patas y rampas debe hacerse antes de la colocación definitiva
de la báscula para piso.

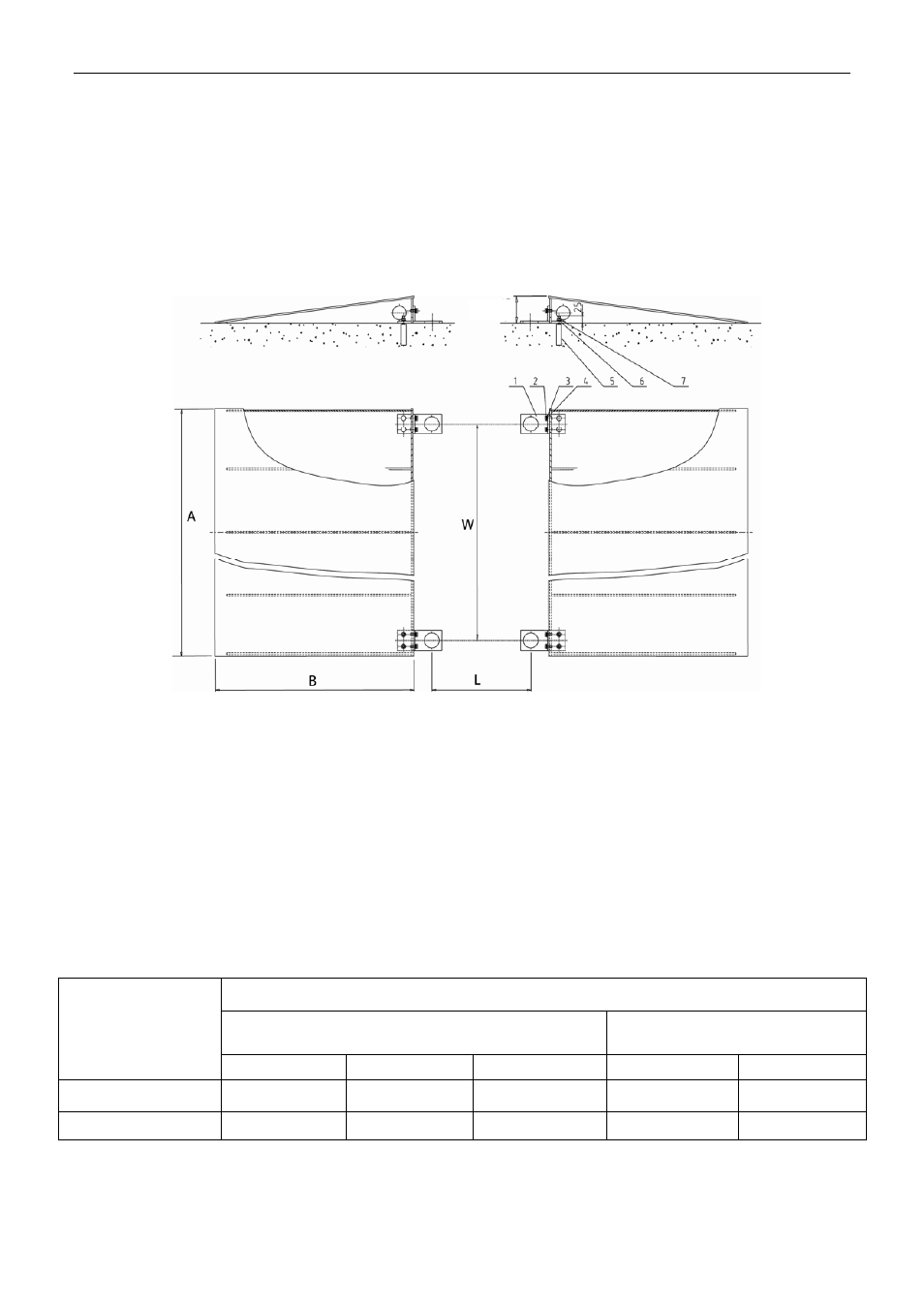

Figura 5. Instalación de placas para patas y rampas opcionales
LEYENDA: 1.Placa para pata, 2. Perno, 3. Roldana con resorte, 4. Roldana, 5. Perno de expansión, 6. Roldana, 7. Tuerca
Notas: 1. Los pernos de expansión requieren orificios de 12.5 mm (0.5”) de diámetro perforados a 60 mm (2.4”) de
profundidad en el piso.
2. Las dimensiones ancho (W) y largo (L) de centro a centro de las placas para piso se muestran en la Tabla 6.
3. La báscula para piso debe colocarse de manera tal que las patas de las celdas de carga se apoyen dentro de los
orificios grandes de las placas para patas.
4. Cerciórese de que exista un espacio de aire libre entre los lados de la báscula y los bordes de las rampas.
TABLA 6. DIMENSIONES PARA LA INSTALACIÓN DE PLACAS PARA PATAS Y RAMPAS
DIMENSIONES
RAMPA
CENTROS DE LAS PLACAS PARA
PATAS
MODELOS
A B C W L
Rampa para VN5000L 4’ / 1220 mm 26.4” / 670 mm 3.56” / 90.5 mm 43.7” / 1110 mm 43.7” / 1110 mm
Rampa para VN5000X 5’ / 1524 mm 26.4” / 670 mm 3.56” / 90.5 mm 55.7” / 1414 mm 55.7” / 1414 mm
