70 Dune HD Smart D1 Quick Start Guide
A/V

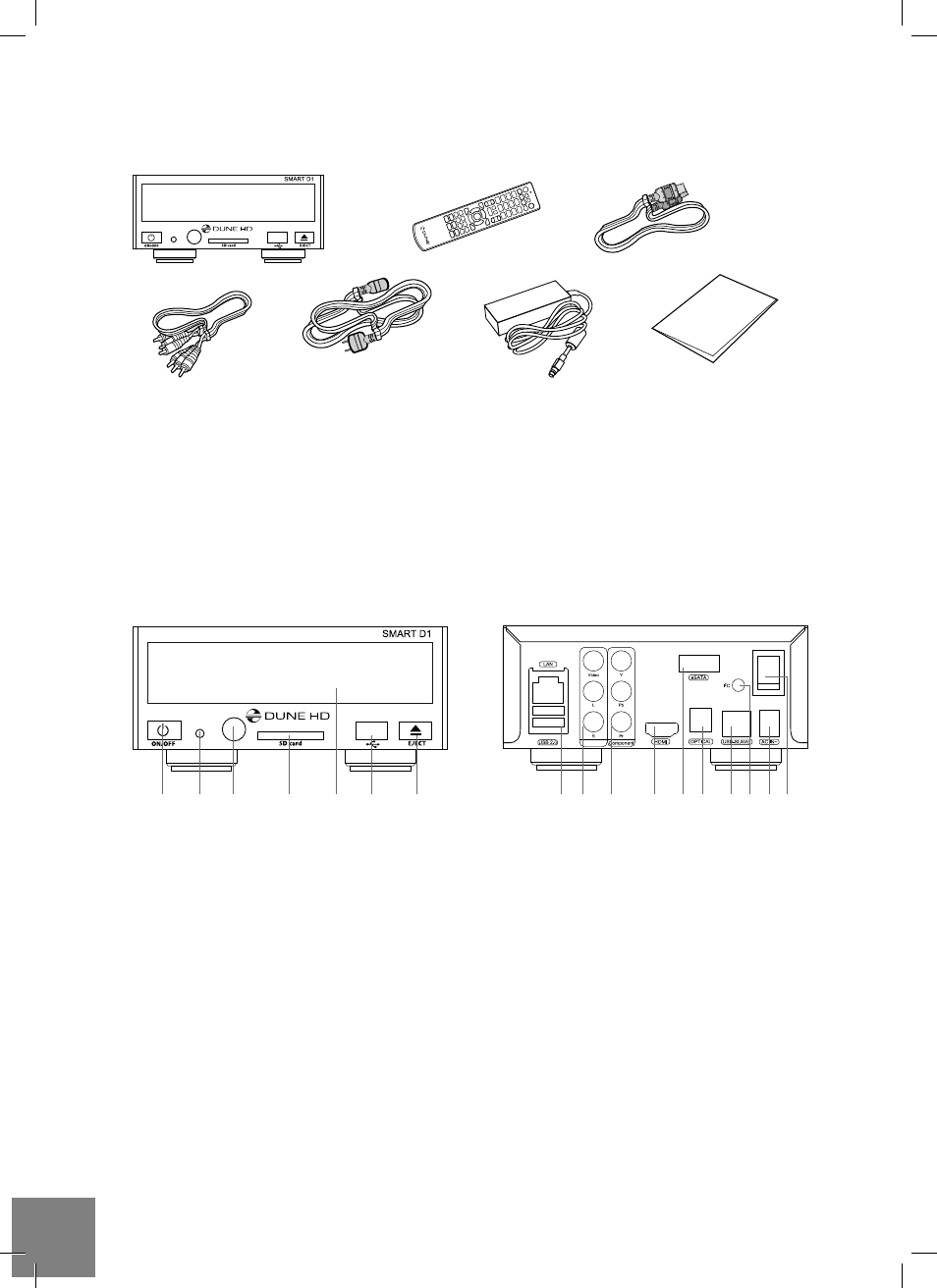

Zawartość zestawu
1. Odtwarzacz Dune HD Smart D1
2. Pilot (baterie nie są załączone)
3. Kabel zasilający
Obudowa
Widok panelu przedniego
1. Przycisk ON/OFF (włącz/wyłącz)
2. Dioda LED
3. Czujnik sygnałów pilota
4. Czytnik kart SD
5. Wyświetlacz VFD
6. Złącze USB 2.0 host
7. Przycisk EJECT (wysuń) *
* Do sterowania zewnętrznym, opcjonalnym
napędem płyt optycznych
4. Zewnętrzny zasilacz sieciowy
5. Przewody AV 6. Kabel HDMI
7. Skrócona instrukcja Szybki
start
UWAGA: Dodatkowe przedmioty (opcjonalne) mogą zostać dołączone do zestawu, w zależności od
konfiguracji odtwarzacza, regionu i dystrybutora.
1
1 2 3 4 5 6 7
4
2
3
5 7 6
Widok z tyłu
1. Złącze sieć LAN oraz 2 złącza USB 2.0 host
2. Kompozytowe wyjście wideo, analogowe
wyjście audio (stereo)
3. Wyjście wideo Komponent (Y/Pb/Pr)
4. Złącze HDMI 1.3
5. Złącze eSATA host
6. Cyfrowe optyczne wyjście audio
7. Złącze PC USB
8. Dedykowane złącze magistrali I2C (dla
urządzeń zewnętrznych podłączanych w
przyszłości)*
9. Złącze zasilania DC 12V
10. Włącznik zasilania
* Nie dla słuchawek i innego sprzętu A/V; podłączenie
słuchawek lub urządzeń audio/wideo może
spowodować uszkodzenie odtwarzacza lub
podłączanego urządzenia.
1 2 3 4 5 6 8 7 9 10
