30 Dune HD Smart D1 Quick Start Guide
A/V

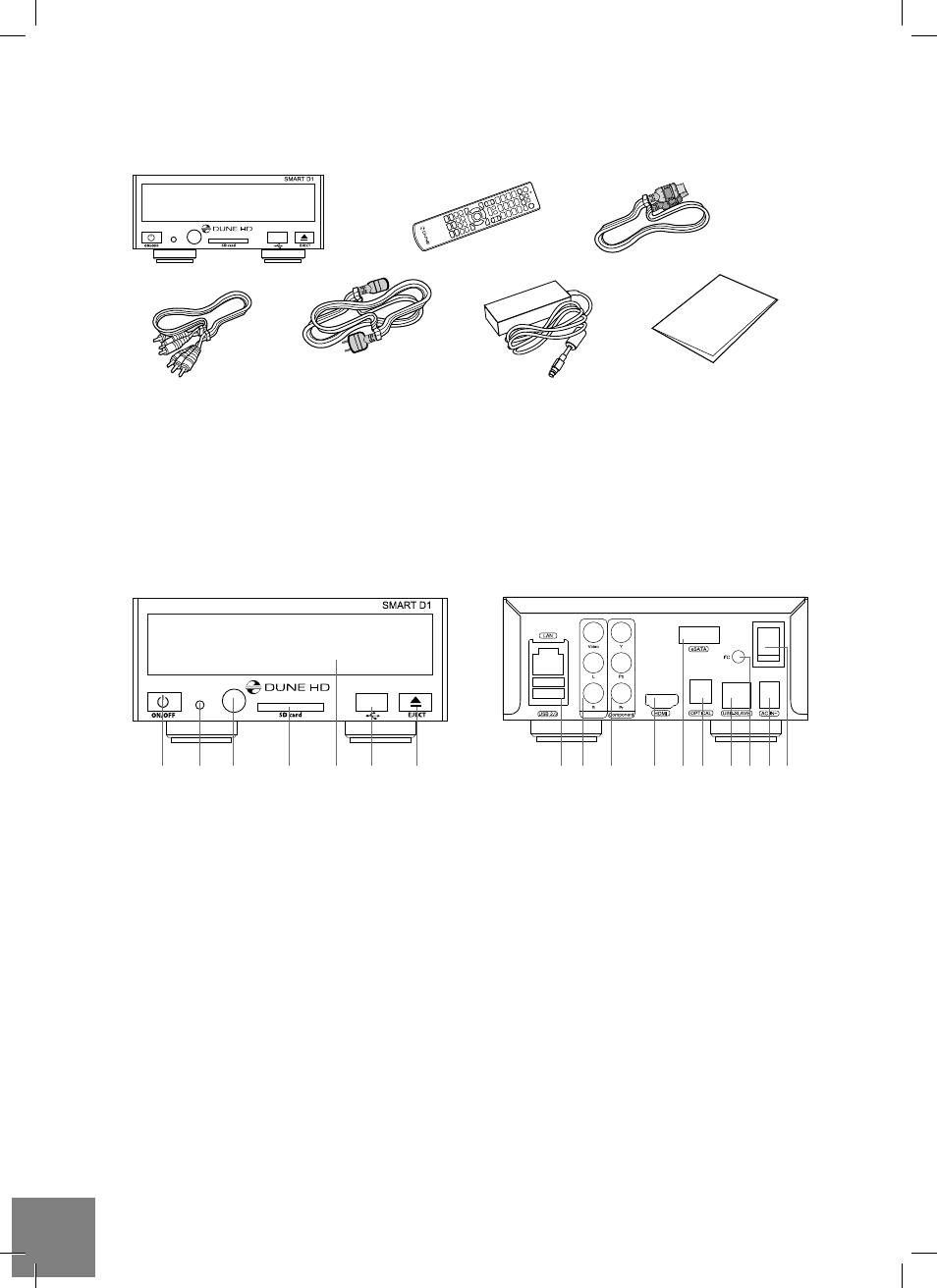

Inhoud van de verpakking*:
1. Dune HD Smart D1 media speler
2. Afstandsbediening (Batterijen
mogelijk inbegrepen)
Aanblik/Buitenkant
Voor aanzicht:
1. Aan/uit knop
2. LED indicator
3. Infra Rood oog
4. SD kaart slot
5. Display
6. USB 2.0 host
7. Eject knop*
*Ten behoeve van de bediening van een eventueel
aangesloten optische drive
3. Netsnoer
4. Externe voeding
5. AV kabel 6. HDMI kabel
7. Snel start gids
* Additionele zaken kunnen afhankelijk van de configuratie en distributeur bijgelverd zijn.
1
1 2 3 4 5 6 7
4
2
3
5 7 6
Achter aanzicht:
1. LAN en 2xUSB 2.0 host
2. Composite video and S-Video output
3. Component (Y/Pb/Pr) video output
4. HDMI 1.3
5. eSATA host
6. Optsche digitale audio uitgang
7. USB Slave
8. Toegewijde bus connector (I2C) (voor het
aansluiten van externe apparaten)*
9. DC 12v aansluiting
10. Spannings schakkelaar (volledig uit/aan)
* Niet voor een hoofdtelefoon of andere A/V
apparaten; aansluiten van een hoofdtelefoon of
andere A/V apparaten kan schade veroorzaken
aan uw apparatuur.
1 2 3 4 5 6 8 7 9 10
