44 Guide de démarrage rapide
Fra
nç
ais

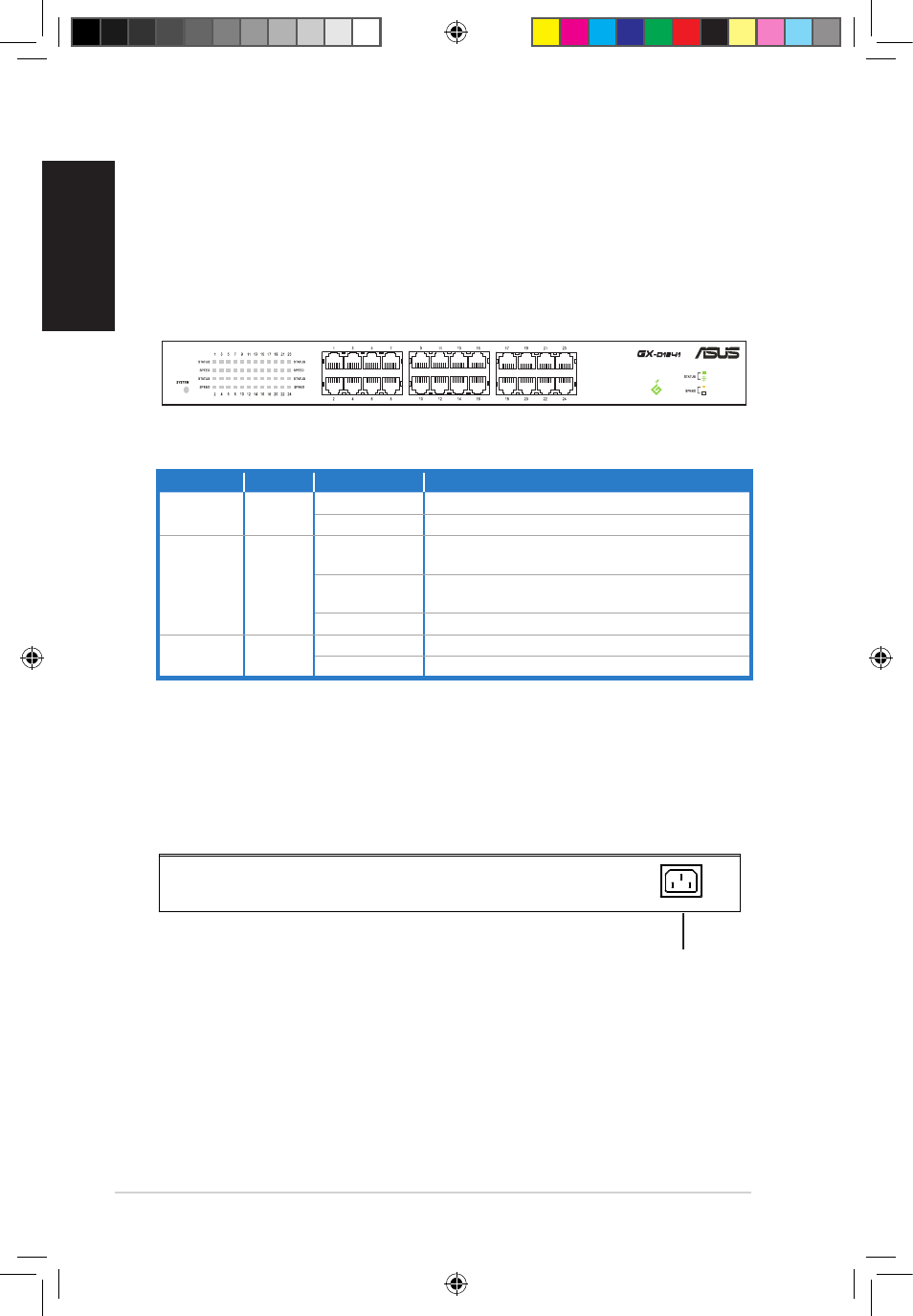

Panneau arrière
Le panneau arrière du GX-D1241 intègre le connecteur d'alimentation (100-240VAC,
50/60Hz).
Matériel
Panneau avant
Le panneau avant du GX-D1241 intègre 24 ports Ethernet Gigabit
10/100/1000Mbps RJ-45 et les indicateurs LED affichant le statut de
fonctionnement du switch.
Table 1. Indicateurs LED Indicateurs LED
LED Couleur Statut Description
SYSTEM Verte
Allumée L'appareil est allumé.
Eteinte L'appareil est éteint.
STATUS Verte
Allumée
Le port correspondant est connecté et un lien valide
a été établi.
Clignotante
Un lien valide a été établi et les données sont
transmises ou reçues.
Eteinte Aucun lien valide n'est établi.
SPEED Ambre
Allumée 1000Mbps
Eteinte 10/100Mbps
Prise d'alimentation
100~240 VAC~
1000 Mbps
10/100 Mbps
Link
Transmit/ Receive
